El Kit de osciloscopio digital - DSO138 (1 / 25 paso)

Paso 1: Resumen de Kit

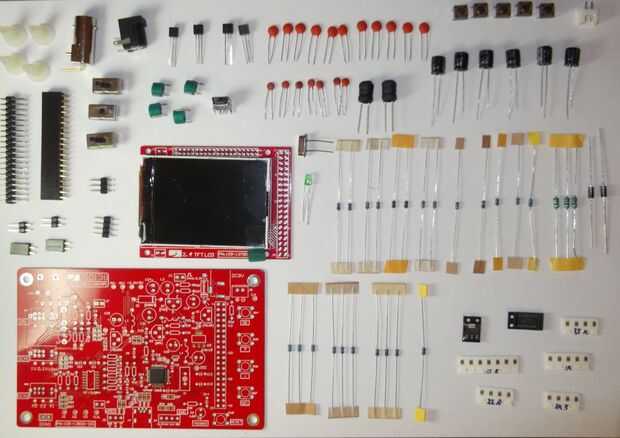

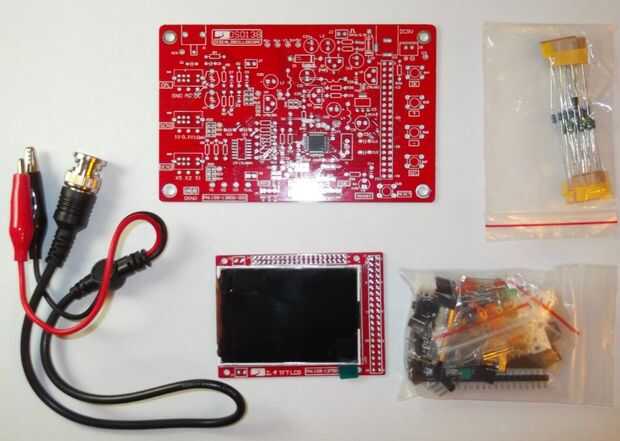

Aquí os pongo algunas fotos para ver mejor lo que se trata.

El kit ya ha soldado STM32F103C8T6 microcontrolador. Deben soldar componentes SMD por nosotros.

Otra mención: microcontrolador programado con el firmware, por lo que no necesita flashear después de ensamblar.

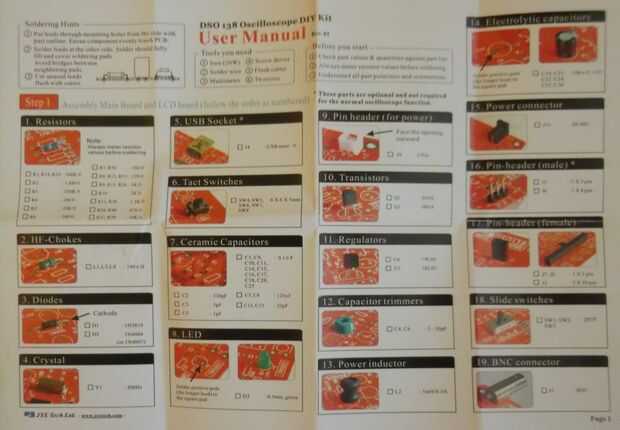

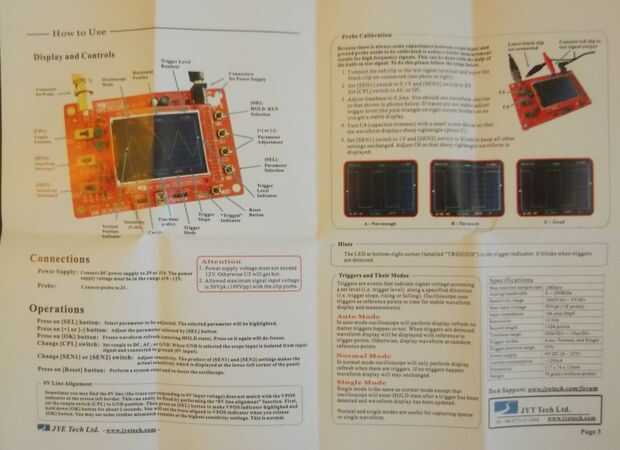

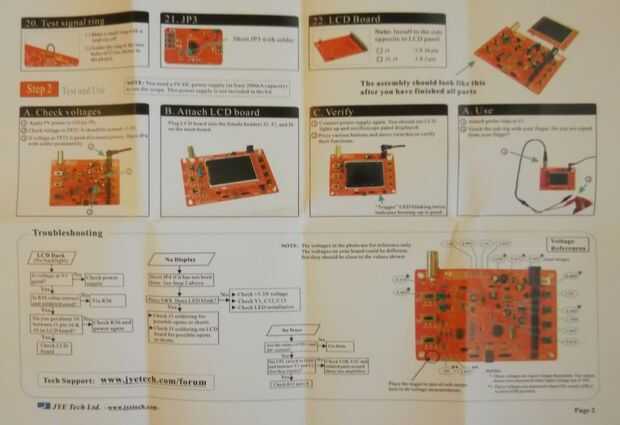

Decidí seguir los pasos de la documentación.

Vamos a comenzar.
