El Kit de osciloscopio digital - DSO138 (3 / 25 paso)

Paso 3: resistencias

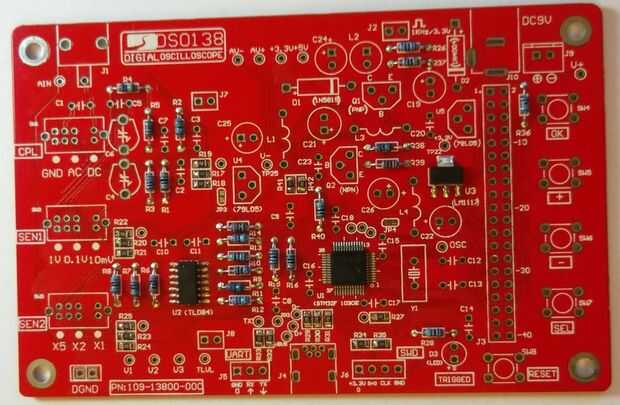

Las cosas comienzan a ser más fácil. Pero hay un retén. Es fácil cometer errores con estas resistencias (color-coded).

Usted debe identificar cuidadosamente cada resistor (y medida con un multímetro/ohmímetro); algunos valores son versiones espejadas (o muy similar) de otros valores.
