El láser 240 clase corte FPV Mini-Quadcopter! (14 / 26 paso)

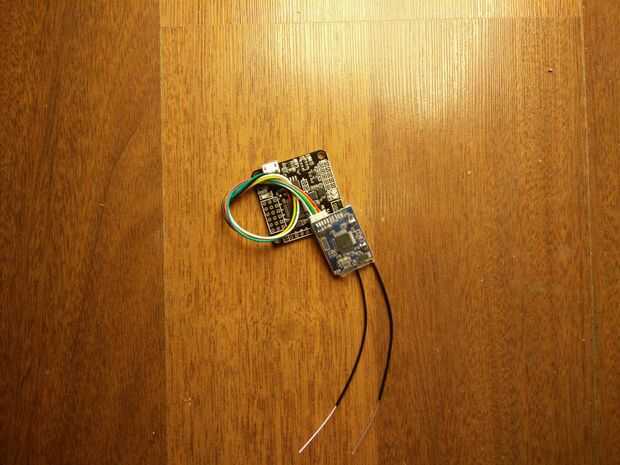

Paso 14: Preparar y soldar su receptor

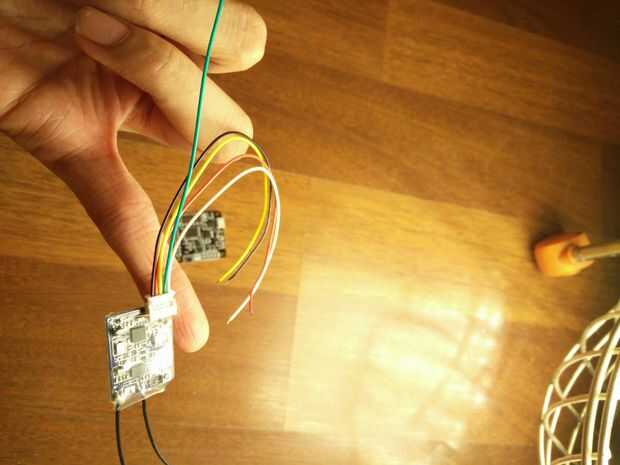

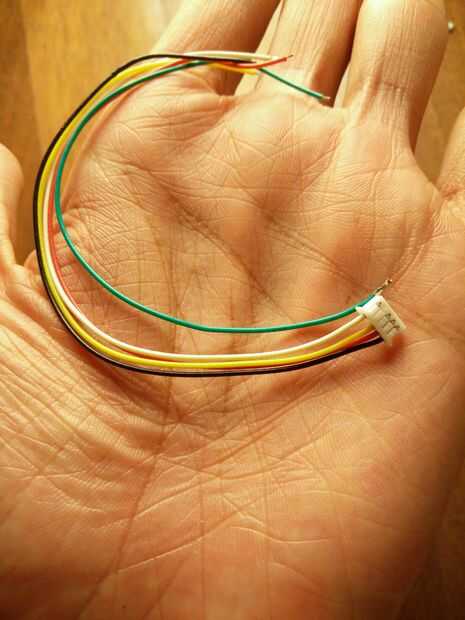

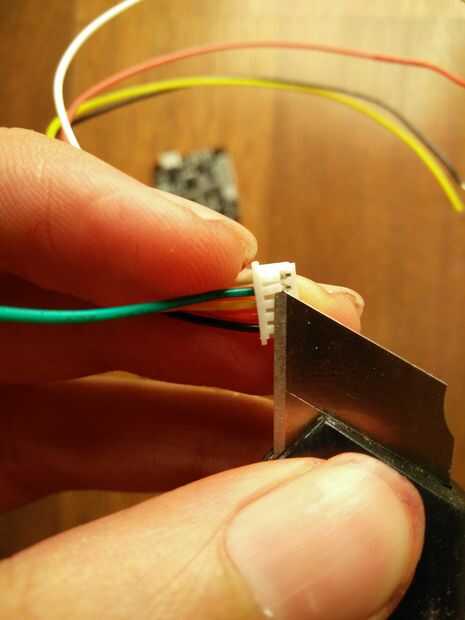

Como cuestión de hecho S.BUS es más rápida que CPPM (Lee este artículo) por lo tanto tengo el cable CPPM en el FrSky XSR eliminado y se procedió a soldar a la FC.

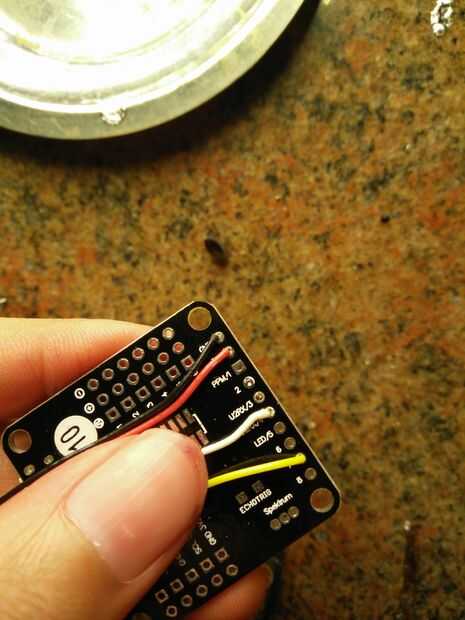

  • Los cables de alimentación: rojo a positivo; Negro a masa (también conocido como GND,-)
  • Alambre S.BUS blanco: al pin 4
  • Smart wire puerto, amarillo: al pin 7 y 8

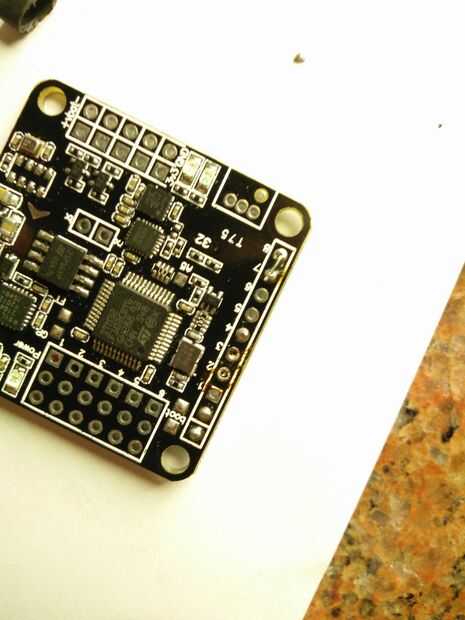

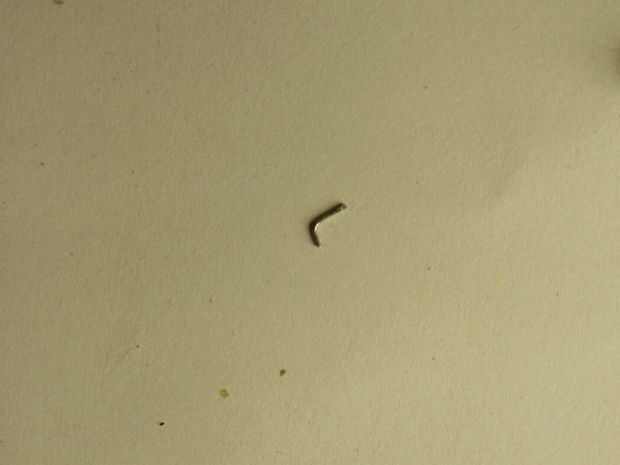

A perno de puente 7 y 8 juntos que he utilizado uno de los empacadores de cable negro que se obtiene con el nuevo conjunto de cables y doblado 5mm del mismo para formar una L de la forma. Debe hacer una forma de U, empuje en las dos tomas y luego pasar el cable amarillo en cualquiera de las dos tomas.

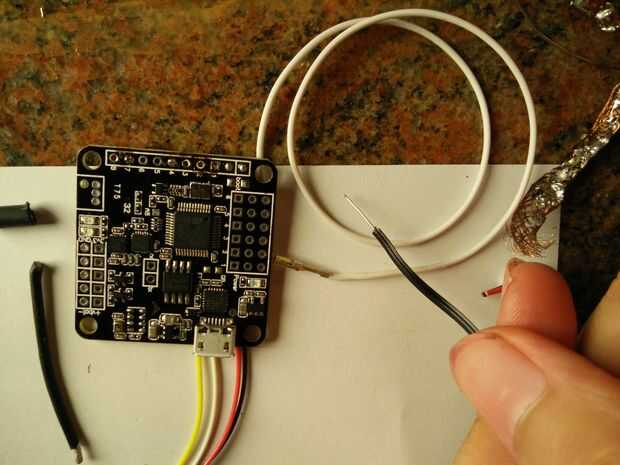

Decidí pasar todos los cables de debajo porque miran más ordenados y ahorrar mucho espacio.
