El láser 240 clase corte FPV Mini-Quadcopter! (17 / 26 paso)

Paso 17: Conectar los cables de la ESC y BEC a la FC

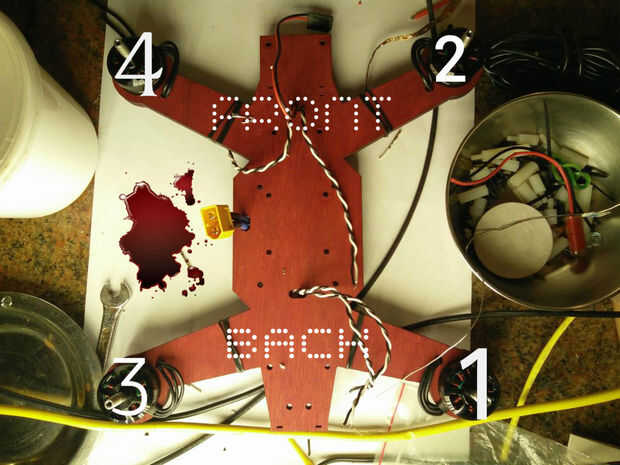

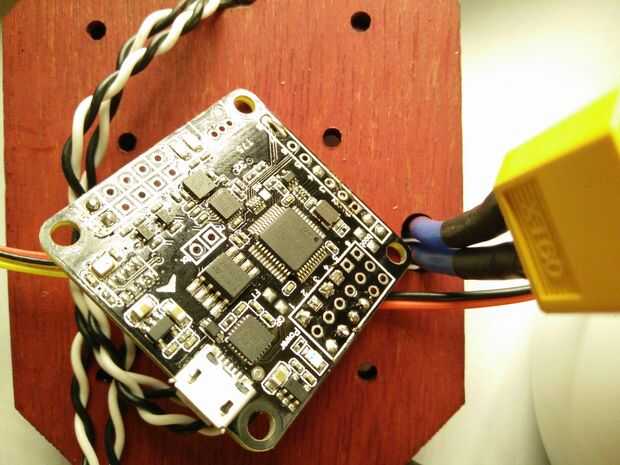

Coinciden con los cables que salen de cada uno de los brazos a las tomas correctas en el tablero de Naze32. Ver la imagen para una imagen clara.

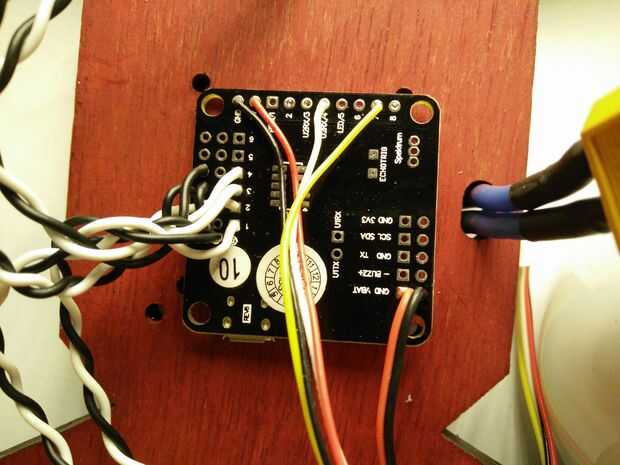

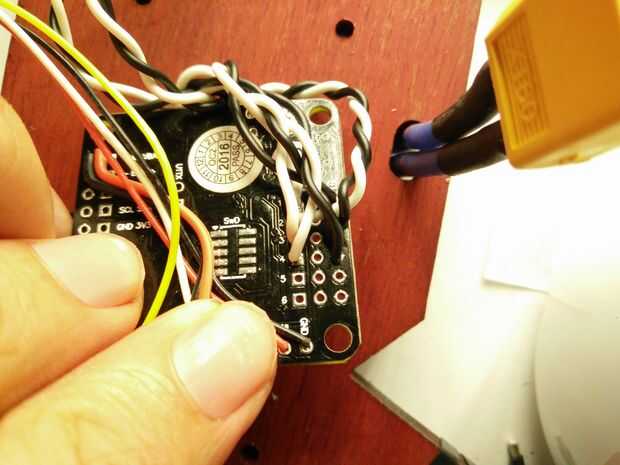

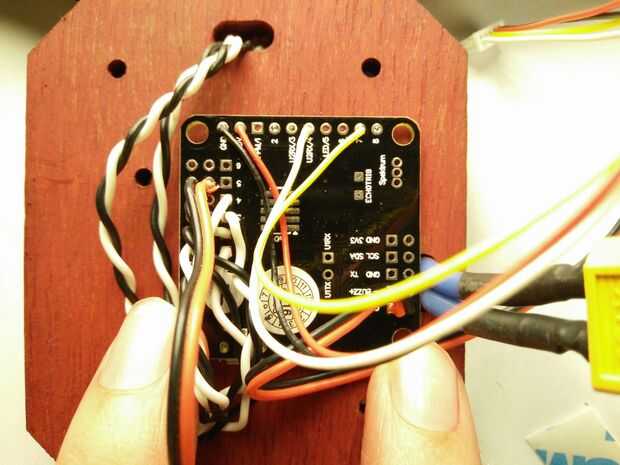

Motor 1 a 1 en el tablero de naze32.

Motor de 2 a 2 en el tablero de naze32.

Motor 3 a 3 en el tablero de naze32.

Motor 4 a 4 en el tablero de naze32.

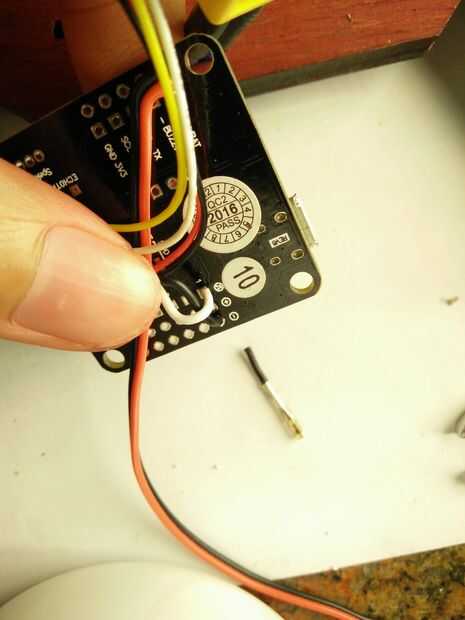

Colores de los cables ESC:

Blanco/naranja = señal negro/marrón = tierra o -

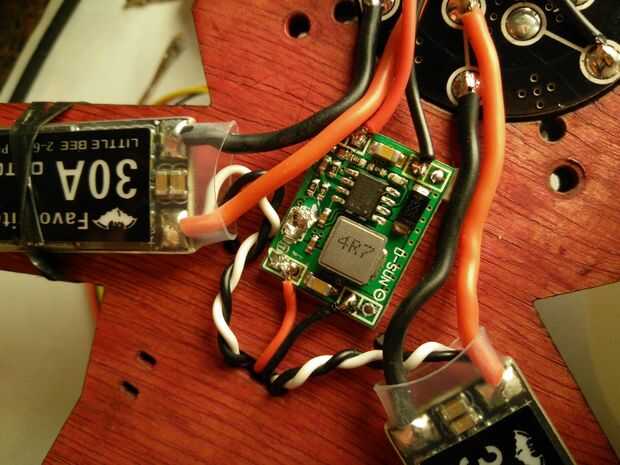

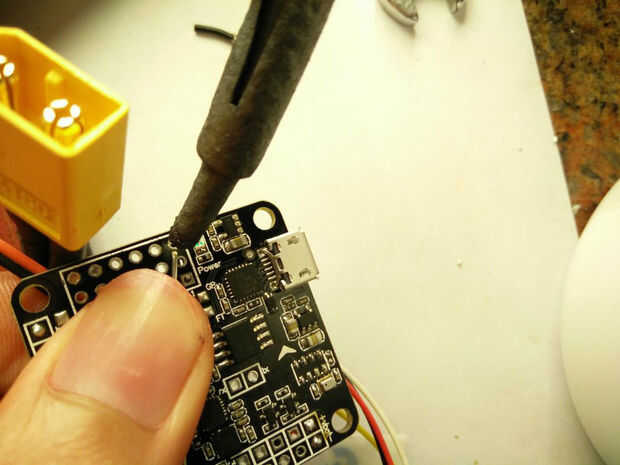

El diagrama puede parecer mal pero así es. También Recuerde Cruz revisar la parte frontal y posterior el ave antes de soldar. Y también no olvide añadir un pegamento caliente de dab a los cables después de terminar. Añadir en los cables BEC a + - del perno 6 o 7. Por favor, se verifican para la polaridad.
