Paso 3: Pieza: 1 poder / armar el láser
Vale, aquí está, mi primera instructables... después de tantas horas leyendo y viendo videos de ese sitio, finalmente aportar algo también (esperemos que útil suficiente...)
Mi objetivo era hacer una laserline desde cero para proyecto - cand después corte - un objeto 3D en rebanadas y porque
Necesito esos cortes un poco precisas que decidí abordar este reto.
¿Y que no le gusta jugar con lasers?
Permite acceder a ella.
Cuando empecé, vi todos los videos de Youtube para conseguir el disco duro funcionando y cómo se utiliza un laser de DVD.
Aprendí mucho, pero ¿hacer que funcione? INFIERNO NO.
Después de muchos intentos y aproximadamente 4 unidades de DVD más tarde dio la idea para hacer reusethe láser de tal dispositivo.
Empecé a experimentar con los lasers del pequeño gato - Déjame decirte, esas cosas son basura - me freid 2 del (mi mal y 2 a escala workig mientras trabaja con ellos.
De todos modos decidí comprar un laser más fuerte y de la carcasa para encajar en mi diseño.
me dissasamled toda la obra que solamente el laser y el disipador térmico y el mini circuito izquierda.
para ello, tienes que aflojar todo "pluma". Presione el botón en todo el camino, de esta manera que usted puede sacar la cosa de toda la Asamblea. (tal vez damos un empujoncito en la espalda con un lápiz más o menos)

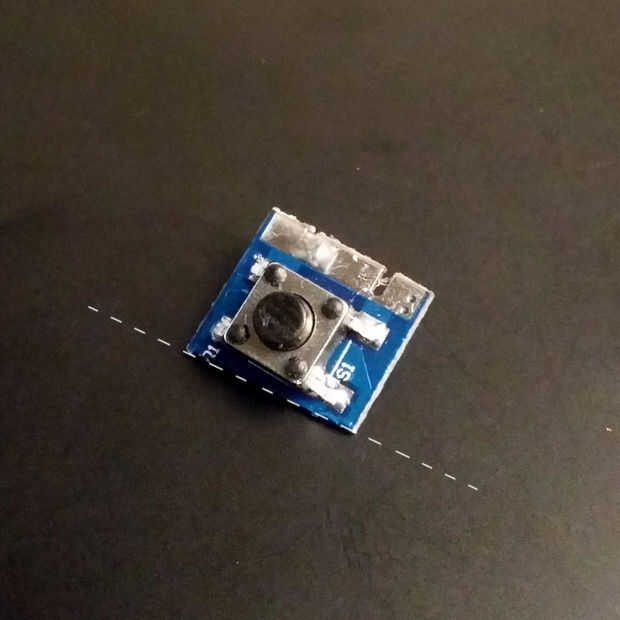

El pulsador didn´t hacerlo para mí y desde el + y - contactos están justas en frente, solo cortar el extremo de la placa de circuito... Derecho de thats - cortar eso B ***!
Nota: Asegúrese de que deja la resistencia poco allí por lo tanto, corte la tabla inmediatamente después el botón y dejar la resistencia a la Asamblea de láser.
¿Tienes el láser fuera de la caja? Muy bien, deja pasar.
Tomé un ratón - que desmonté para el láser también, pero didn´t uso porque el láser se está extendiendo mucho-
porque necesitaba un paquete de 2 baterías para entregar alrededor de 3V de alimentación para el láser.

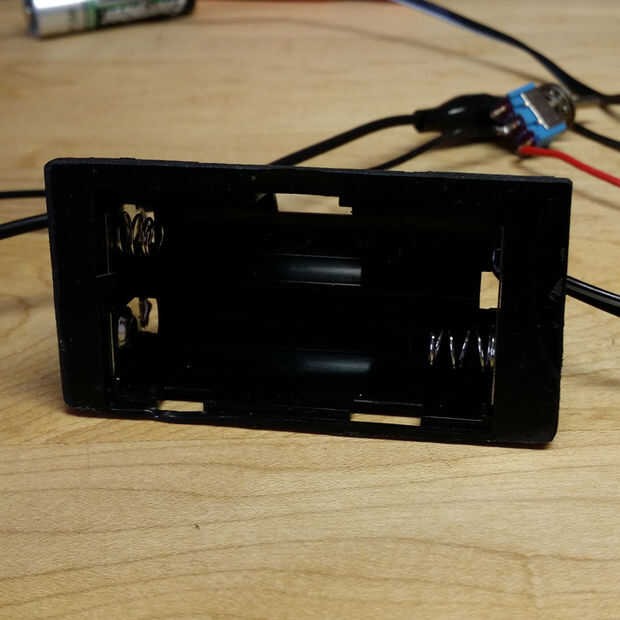

Utilizando la dremel cortar la pieza de plástico que sostiene las pilas y lija las esquinas con la lijadora de banda.
Terminé con este lo mira feo. (juez de don´t, por lo menos está trabajando)
Ahora, suelde los cables + y - en la batería y fi de uso para asegurar las piezas. También terminé pegando todo el cable a la caja de plástico (con epoxie), porque yo seguí ripeo cablestring de todos los desplazamientos.
NOTA:
Pensé, estoy usando las baterías para el láser y utilizar el powersource 12v para el Motor, más adelante sin embargo, no era feliz, con esa solución ya que tuve que sustituir pilas y recargarlas, simplemente un desperdicio de recursos... así que terminé consiguiendo un downstepper de 12v en el extremo, que solucionó mi problema y realmente didn´t necesitan el paquete de baterías en todos.
(todavía lo mantendrá y honestamente para propósitos de prueba era muy útil)

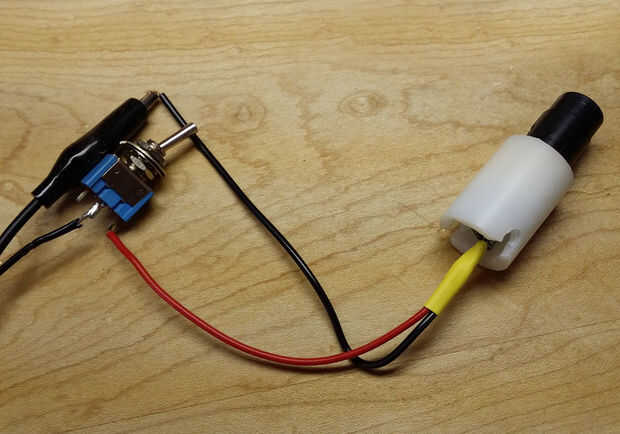

Use un interruptor para encender y apagar el láser, averiguar cuál es el más y menos y el plus el Plus de la soldadura
y el negativo al menos con el hierro de la soldadura para un a corto plazo, de lo contrario se derretir el plástico alrededor del contacto del interruptor.

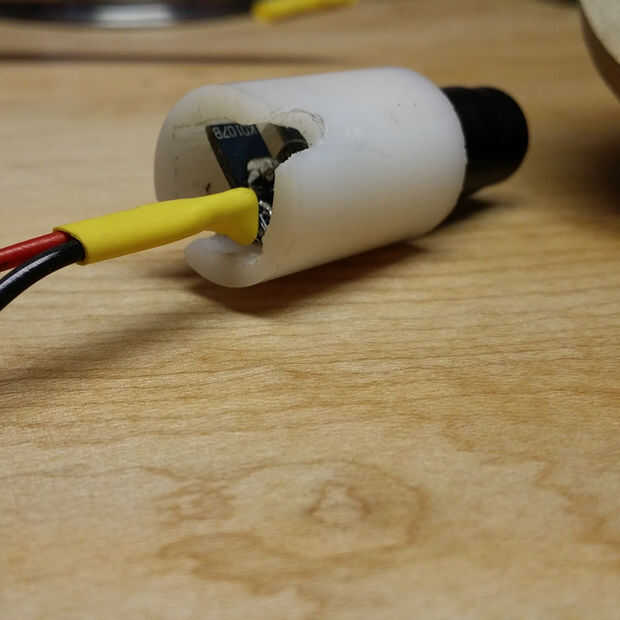

Para finalizar el montaje de láser, usé un tubo de plástico, cortar ranuras dentro del tubo para que el láser se adapta y se queda allí, con seguridad. Por último pegué los cables de shrinktubed en una de las muescas que había cortado, para asegurarse de que todo permanece en su lugar.
