{EL LECTOR DE TARJETAS INTEGRADO} ¿ (3 / 5 paso)

Paso 3: [Cables]

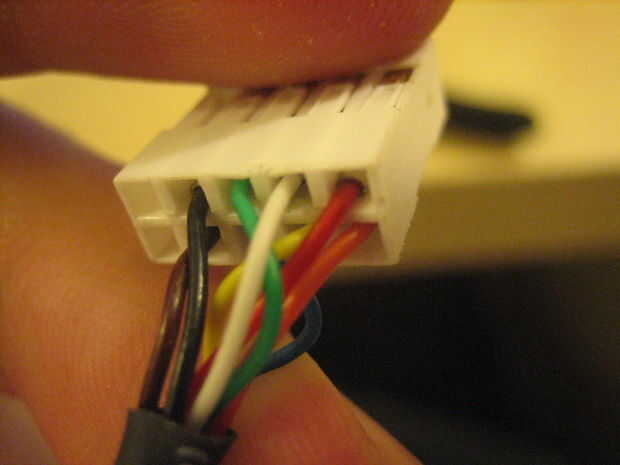

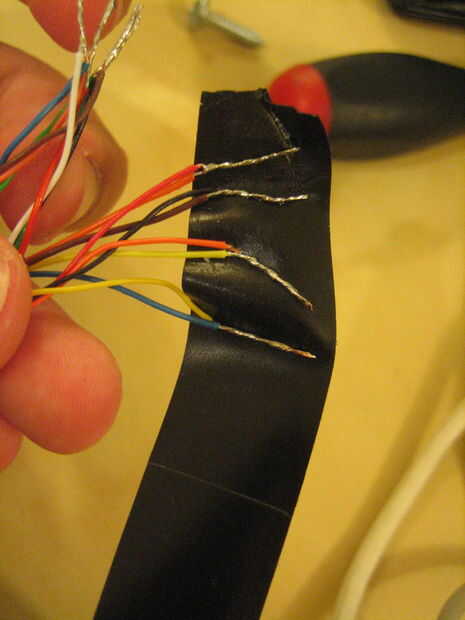

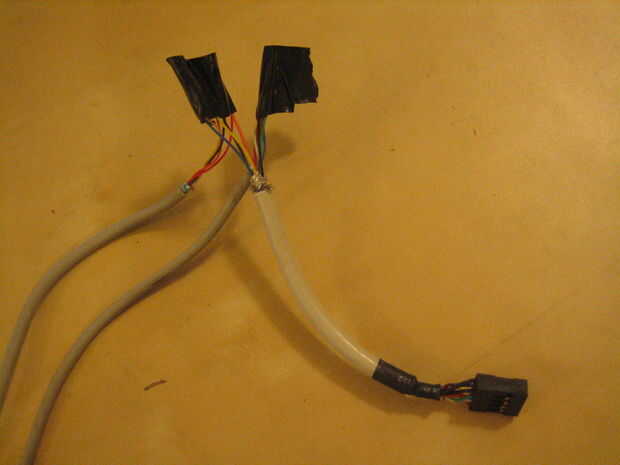

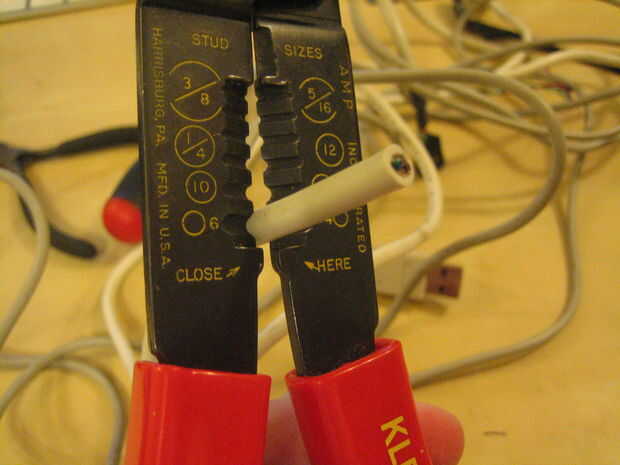

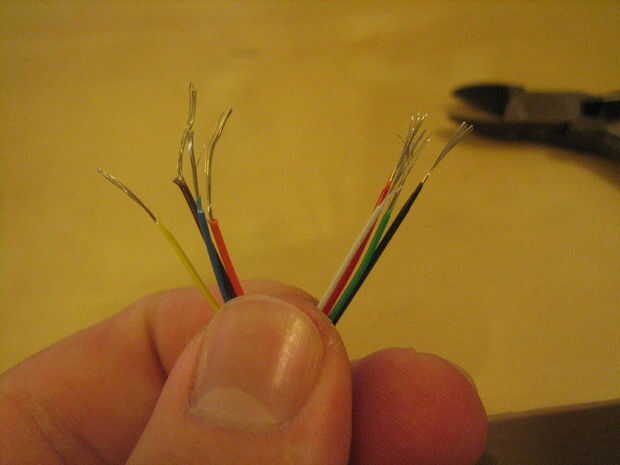

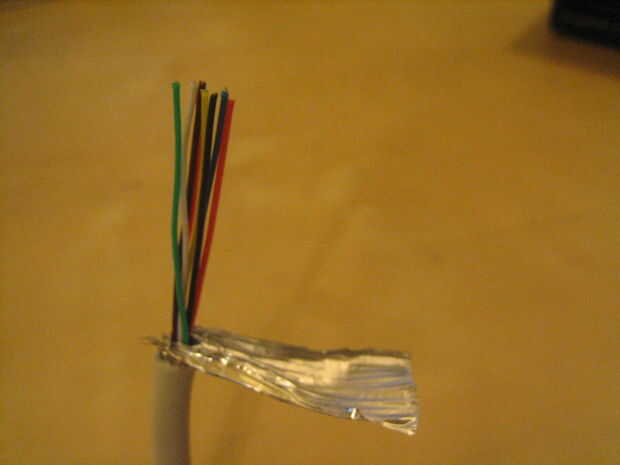

El cable procedente de la unidad tendrá ya sea 4 u 8 hilos.  Si incluye un puerto USB, tendrá 8, por lo que puede accionar el puerto por separado.  Tira la envoltura con un par o pelacables, porque tijeras podrían nick los cables.  Cuando tira el cable, probablemente verá una malla de alambre y un protector de la hoja; cortar dos de ellos, para que los cables queden expuestos.  Tira de los cables cuidadosamente.  Usé alambre cortadores, porque strippers no pueden manejar alambre de un calibre tan extrema.  Grupo los cables como se muestra a continuación en dos categorías.  Los cables verdes, rojos, negros y blanco son los colores USB normales.  Los otros cuatro colores varían según las marcas y no se establecen normas, por lo que sé.  Los colores aumentados pueden ser emparejados a los colores estándar mirando el conector de la unidad.  Los cables opuestos tienen el mismo valor eléctrico y deben ser tratados como el mismo color.  Por ejemplo, para mi caso específico, se trato los cables naranja igual trato uno rojo; lo mismo vale para el negro y marrón.  La razón que se utilizan estos colores es para que las conexiones del lector de tarjeta no se confunden con las conexiones USB.  Cada color con su color correspondiente en un cable pelado del USB de la soldadura.  Aísle la conexión con cinta aislante, que se escondió bajo la mesa.
