El LittleBox | Raspberry Pi PC (9 / 30 paso)

Paso 9: Montaje | El paquete de pantalla

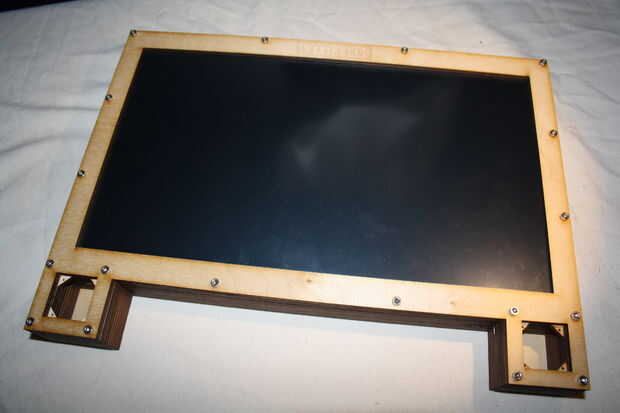

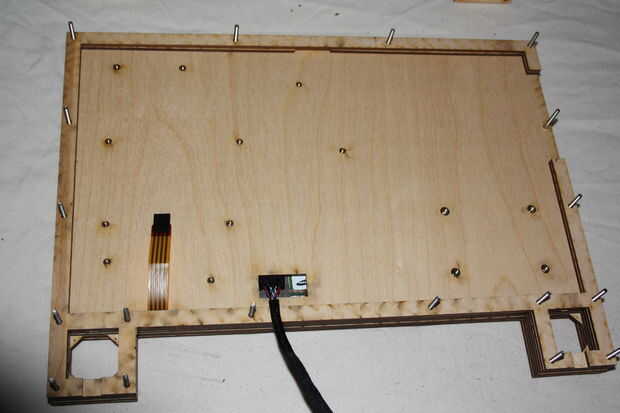

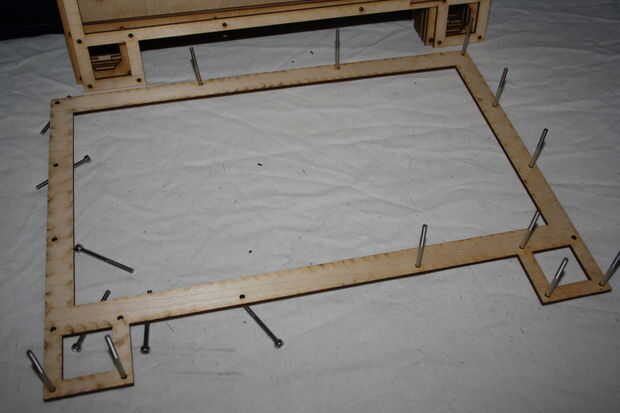

La mejor manera para aliviar mis miedos y para ayudar a controlar mi emoción, es comenzar con la construcción. Empezar con el placa protectora hacia abajo y comenzar a ranurar tornillos. Tomó un poco de práctica conseguir todo. El problema es que cuando levante la fascia hasta pop en un perno, que pones en antes de que se elimina. De todos modos con unas prácticas de minutos logré conseguir todos los 18.

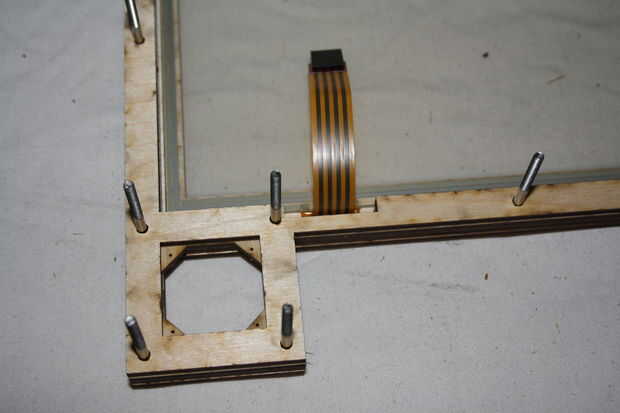

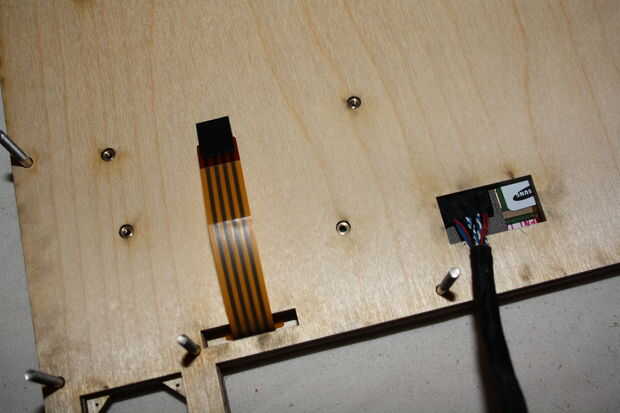

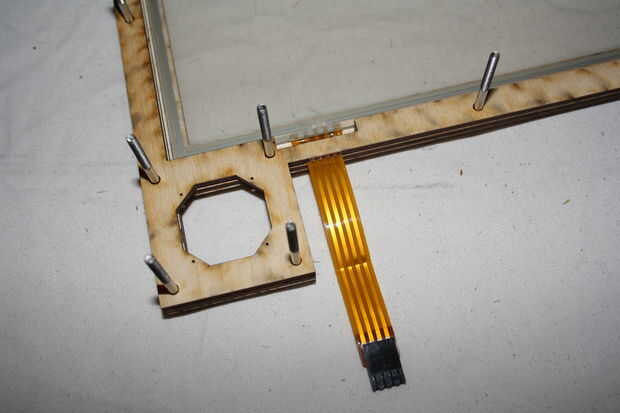

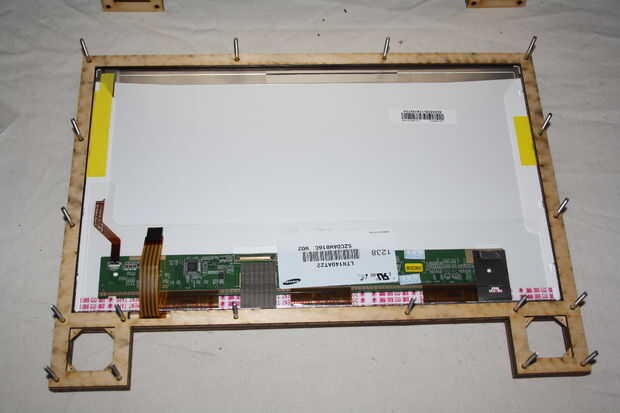

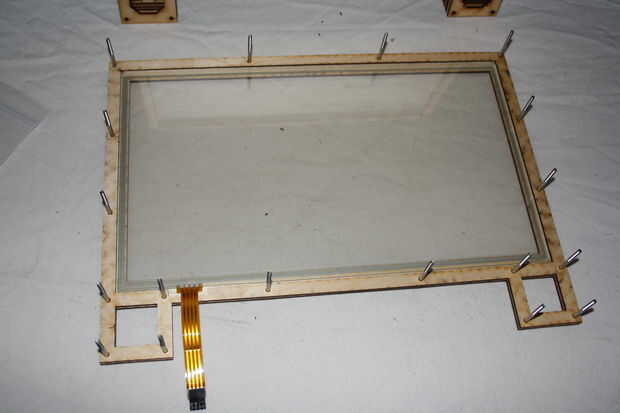

Para mi alivio el panel táctil y la pantalla LCD se ajusta perfectamente. El cut-out para el cable toque es también en el lugar correcto.

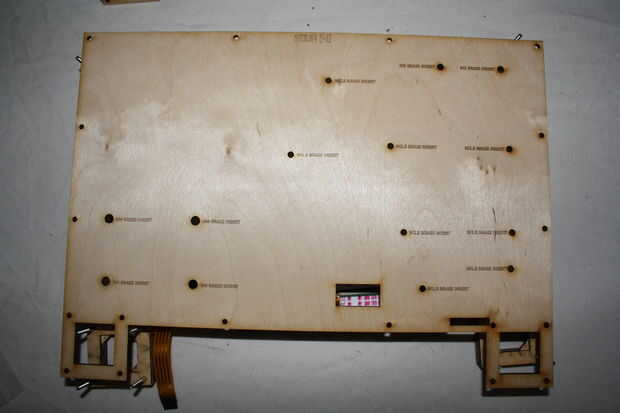

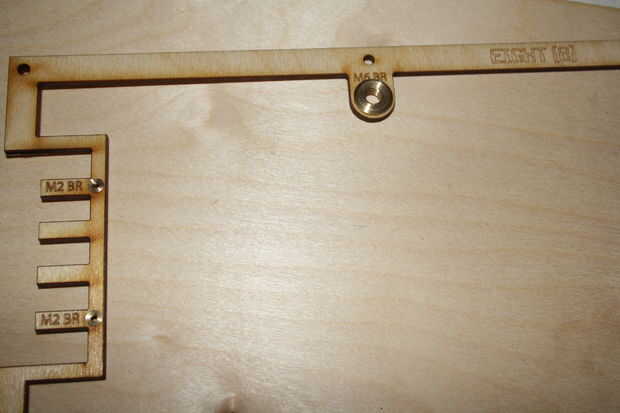

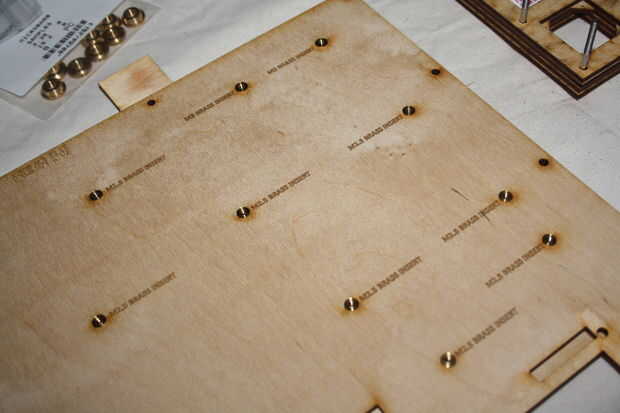

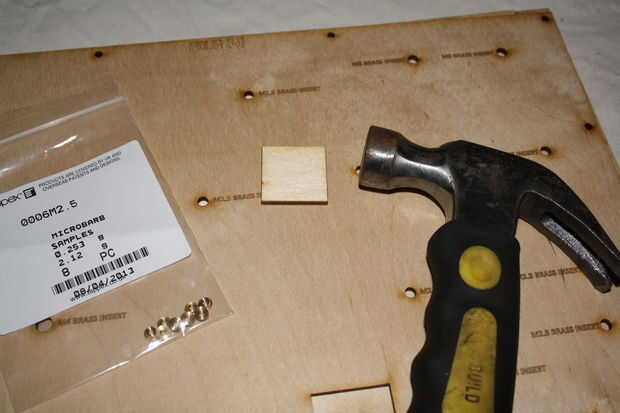

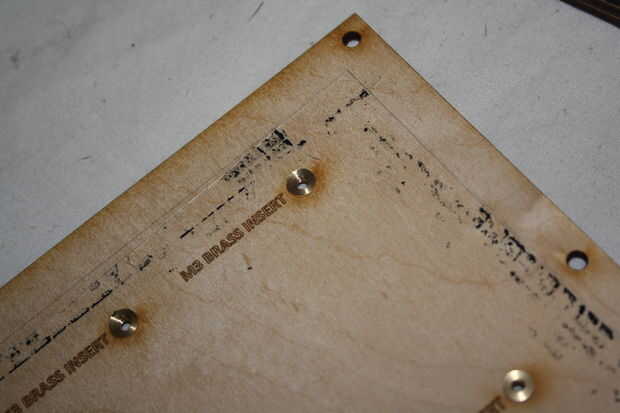

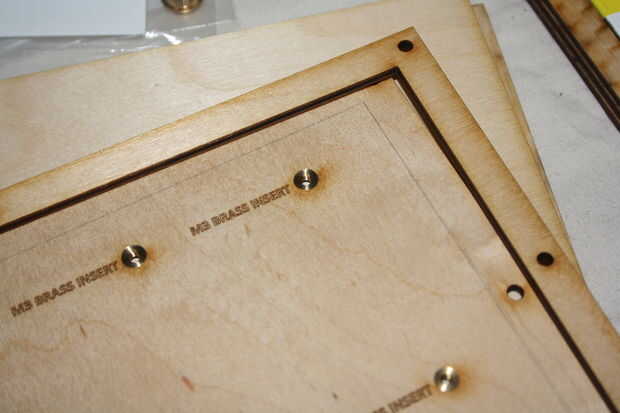

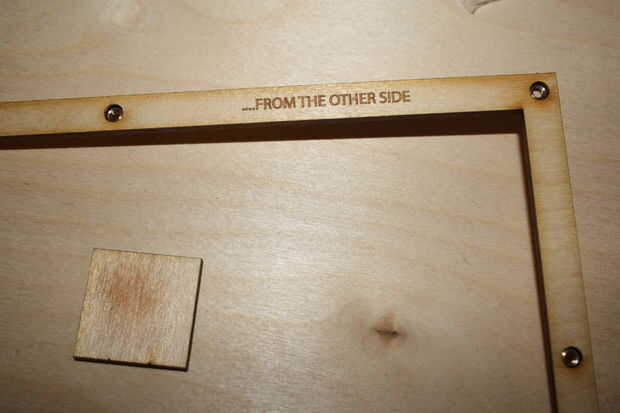

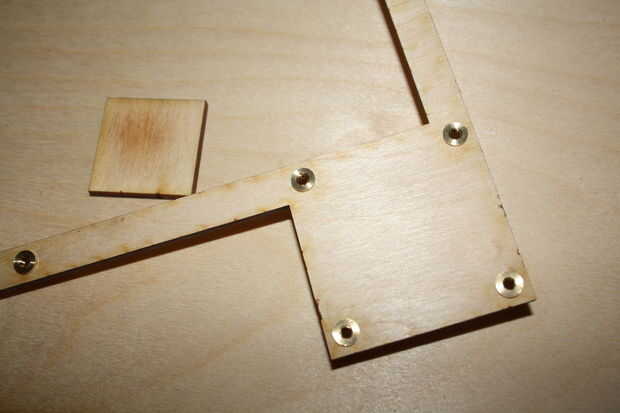

Capa 4 necesita algún accesorio de Microbarbs. He utilizado un martillo y golpeó los insertos en la madera contrachapada, coloqué un poco de desecho de madera contrachapada entre el martillo y los insertos para evitar cualquier daño en el bronce. Los insertos tienen una pestaña que se encuentra contra la madera para que los insertos no se tiran a través de cuando se aprietan para arriba.

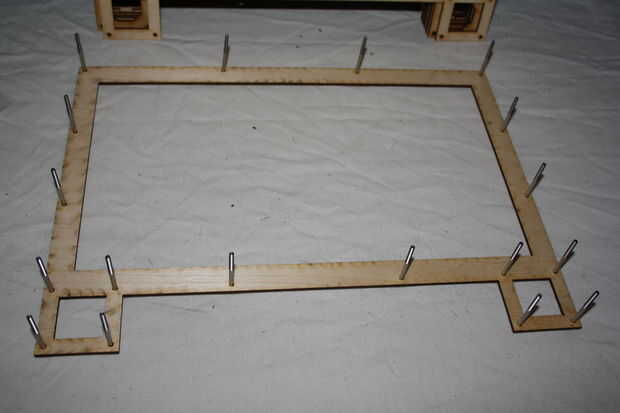

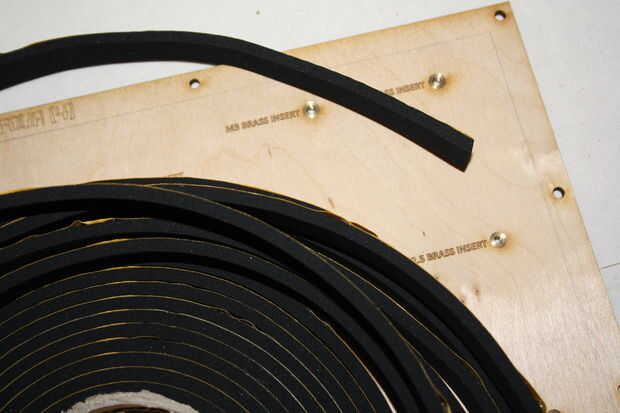

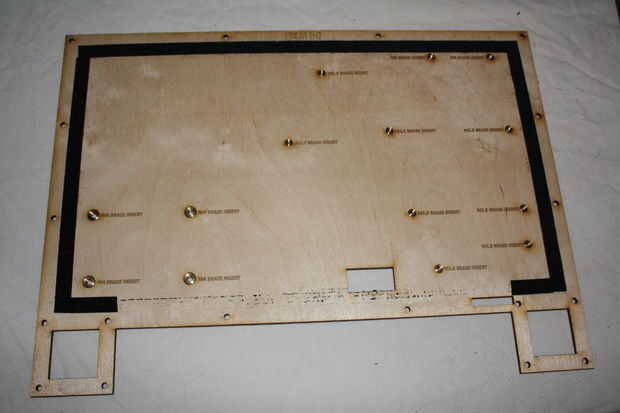

Tengo algunos tira de espuma de neopreno de 12 x 3mm para pegarse a la parte delantera de la capa 4. La espuma se presiona contra la pantalla sosteniendo el panel firmemente en su lugar. Solo quiero la espuma alrededor de los bordes de la pantalla LCD si pone demasiada presión en la pantalla causando daño. Tuve que dibujar líneas de lápiz sobre la capa cuatro, así que sabía donde pegar la espuma. He alterado las líneas de vector para que el funcionamiento de producción tendrá el vector guías grabado en la capa.

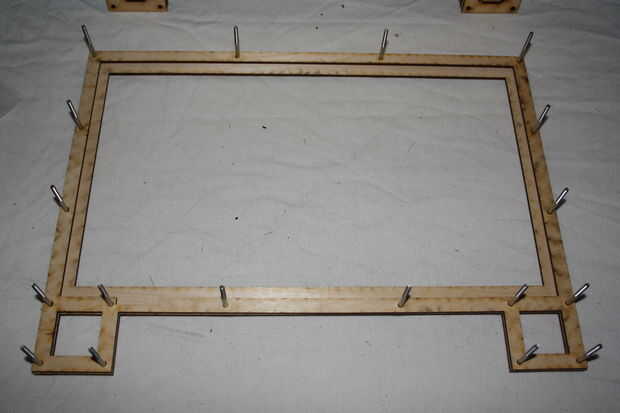

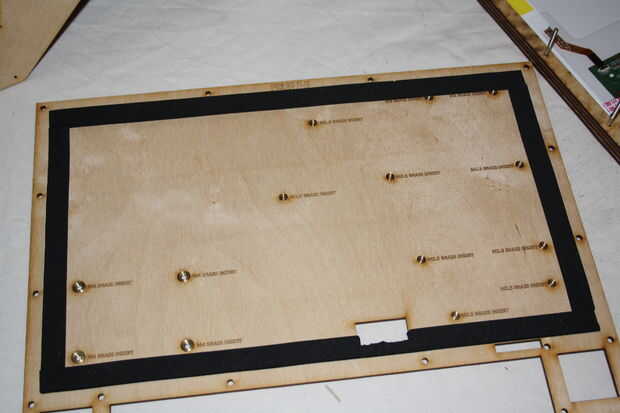

Cuando primero instalar la capa cuatro resultó que la espuma de 12 x 3 mm es demasiado gruesa. Pasa de 10 x 2 mm. También he dejado más del borde inferior de la pantalla claro porque hay algunos cables delicados que no quiero dañar.

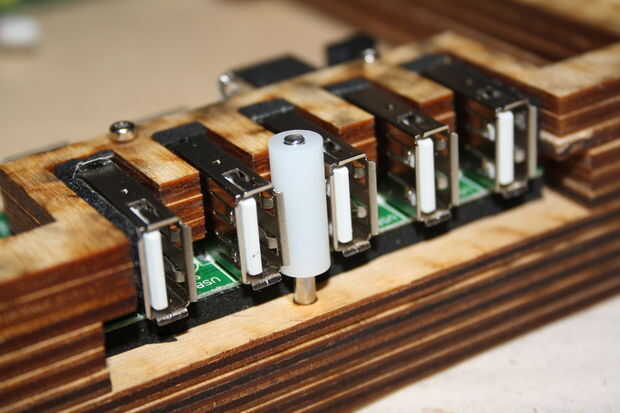

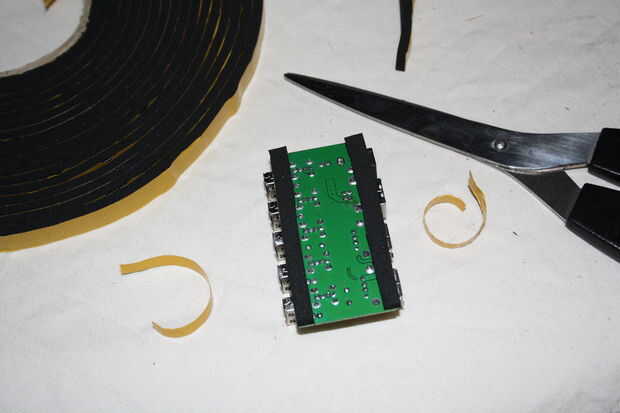

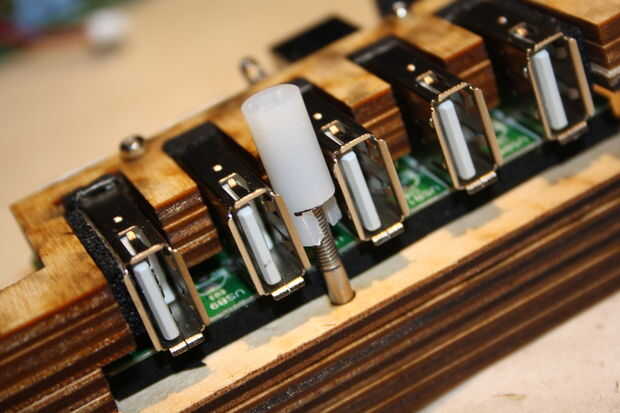

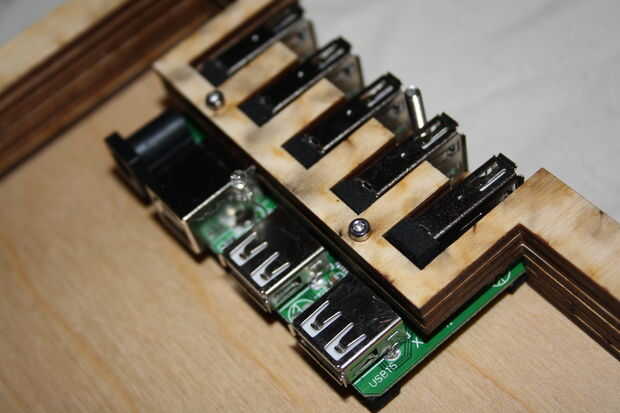

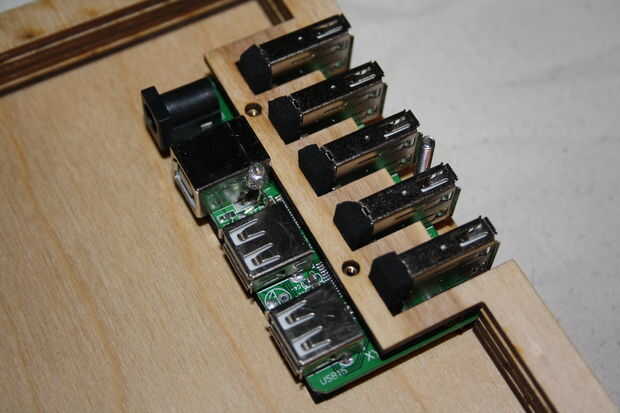

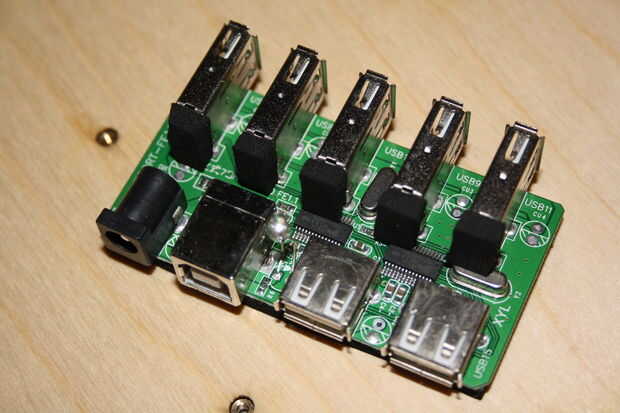

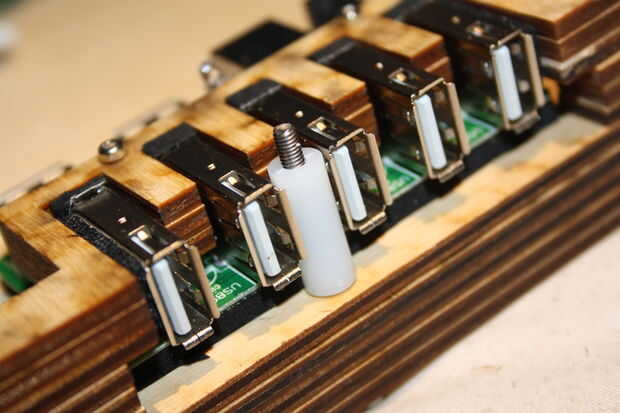

El Hub USB se ajusta entre algunas de las capas así que debe ser instalada ahora. Pegué unos espuma de neopreno de 3mm en la parte inferior del PCB del hub y en la parte posterior de cada uno de los puertos USB del vertical y una tira de espuma de 2mm en el borde exterior de los puertos primeros y la últimos. 2 mm Allen pernos asimiento tres de la capa de juntos.  Un espaciador de 18mm va entre dos puertos USB. Había hacer un recorte para dejar espacio para el PCB. El Hub USB debe ser más o menos inamovible.

¡Hasta ahora, bien!

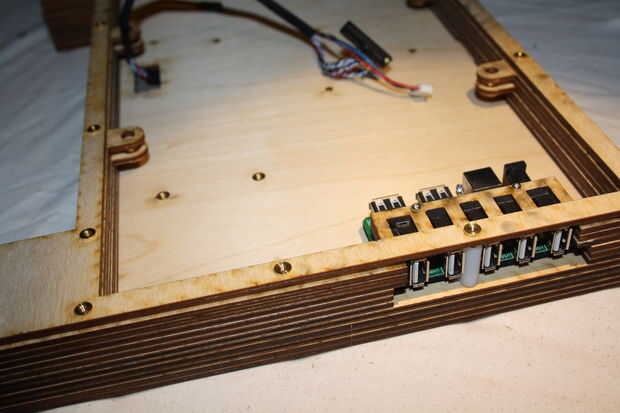

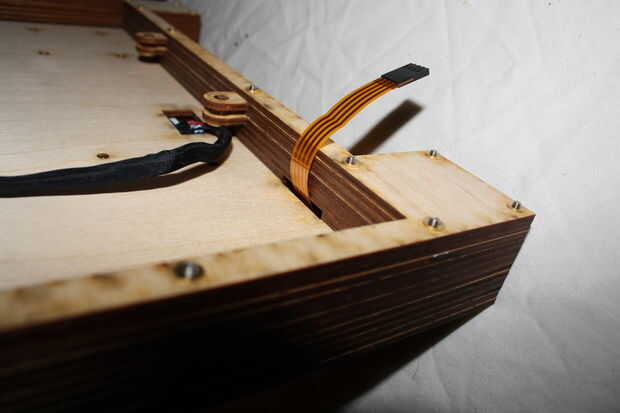

Bien solo un error, el recorte en la capa cuatro donde el arnés LCD pasa a través de necesidades moviéndose sobre un poco.

A lo largo de la Asamblea va afinando el diseño y corregir cualquier error encuentres por el camino.
