El LittleBox | Raspberry Pi PC (15 / 30 paso)

Paso 15: Electrónica | La batería de soporte

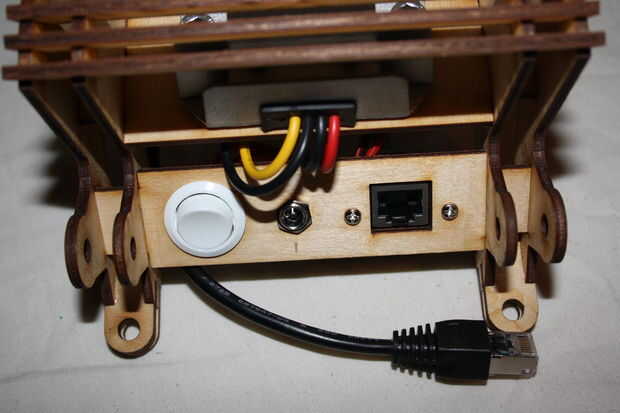

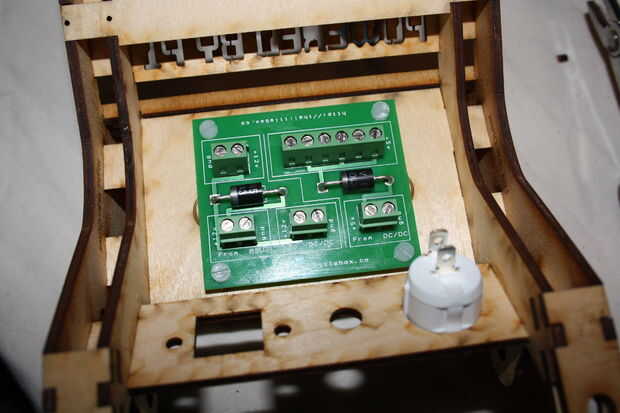

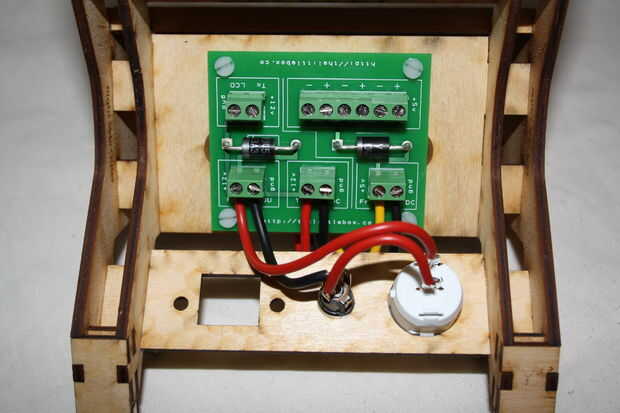

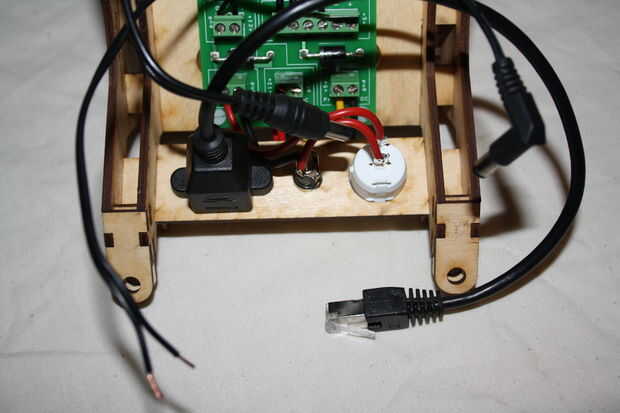

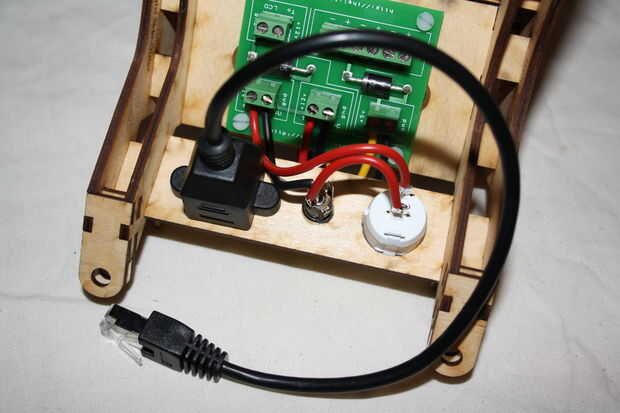

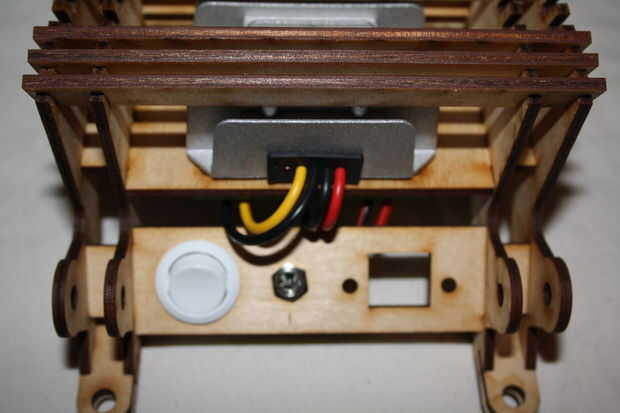

La CAT5e (red) del zócalo, el DC Jack y panel de interruptores de potencia ha se intercambiaron alrededor de modo que en la producción toma version del CAT5e y entradas de alimentación están en el mismo lado como el Raspberry Pi y el DC para el PWB de la energía. Como ahora están en lados opuestos para cruzan los cables.

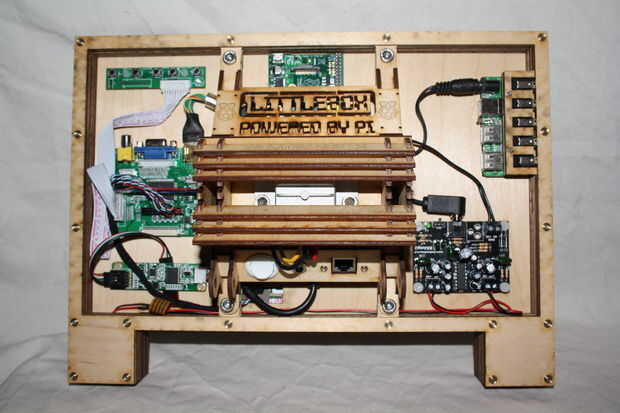

El RKAmp2 amplificador no tiene soldada en la toma de corriente, así que en este caso he utilizado los terminales de tornillo. En el modelo de producción el amplificador tendrá una toma de corriente, y por supuesto una alimentación de la placa de potencia tendrá un DC Jack en lugar de cables solo pelados.

Tuve que desconectar los dos cables USB en el Raspberry Pi para encajar la batería en el paquete de pantalla soporte. los cables fueron conectados una vez que el paquete de energía de soporte fue cabido.
