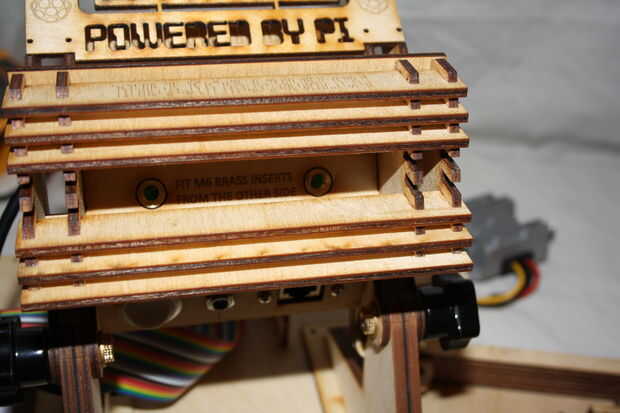

Paso 17: Prueba eléctrica

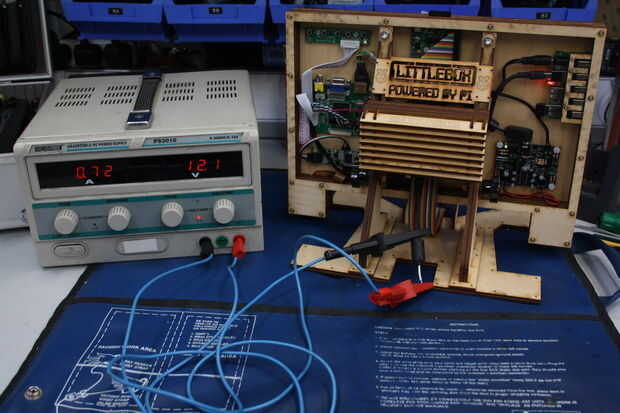

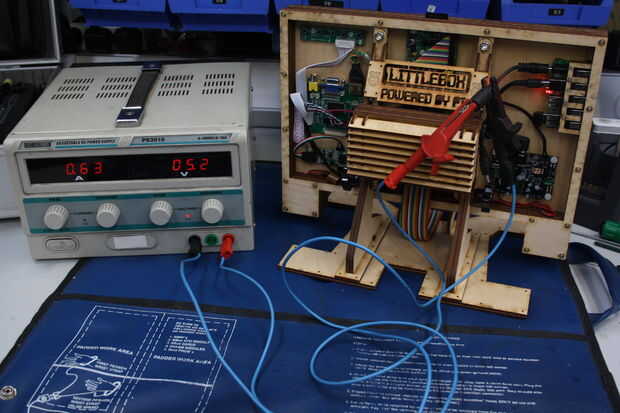

La fuente se muestra en las dos primeras imágenes se puede establecer a un voltaje de salida específico, en este caso 12v y 5v entonces. La fuente también ofrece un medidor de lectura de cuánto corriente dibuja del dispositivo conectado.

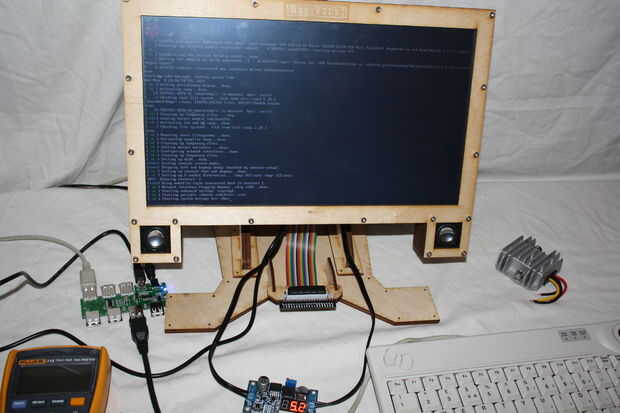

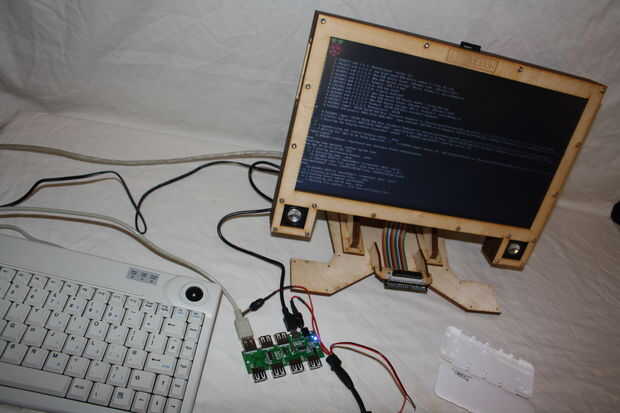

Con todo en el LittleBox atado con alambre, pero sin cualquier dispositivo USB o cualquier sonido que se genera, la LittleBox dibuja 720mA en 12.1v, un total de 7,1 vatios. El Hub USB & frambuesa Pi por sí mismos requieren sólo 3,3 vatios.

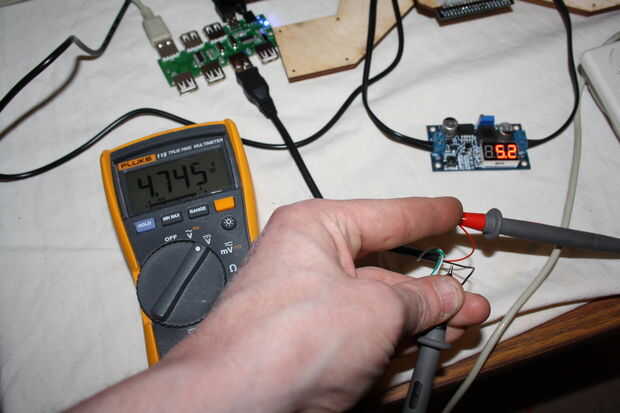

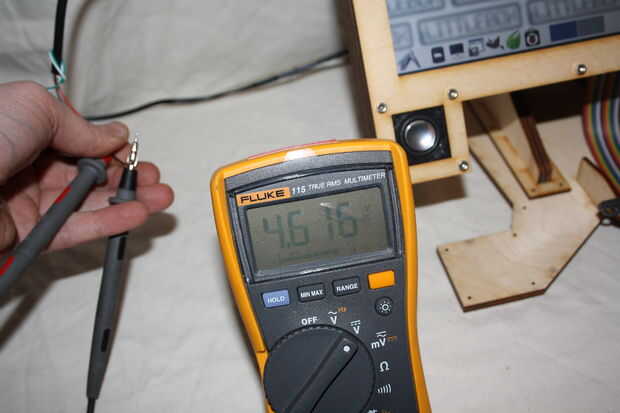

Durante 14 de paso cuando yo estaba montando el PCB de potencia hubo una caída de tensión relativa a. Prueba la potencia de salida en el Hub USB muestra sólo 4,7 voltios disponibles. Esto simplemente no es suficiente.

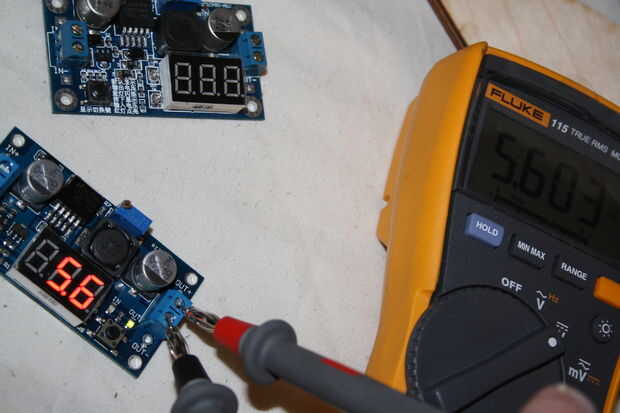

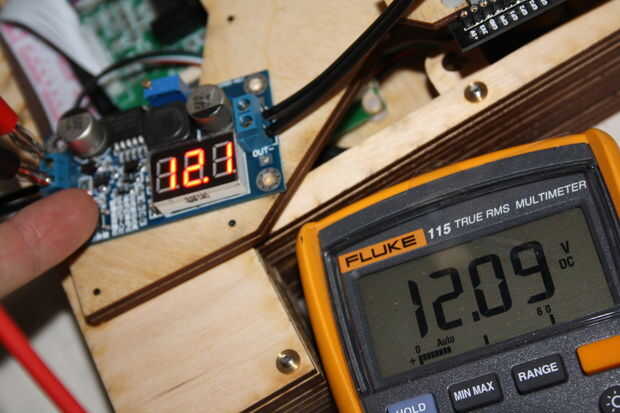

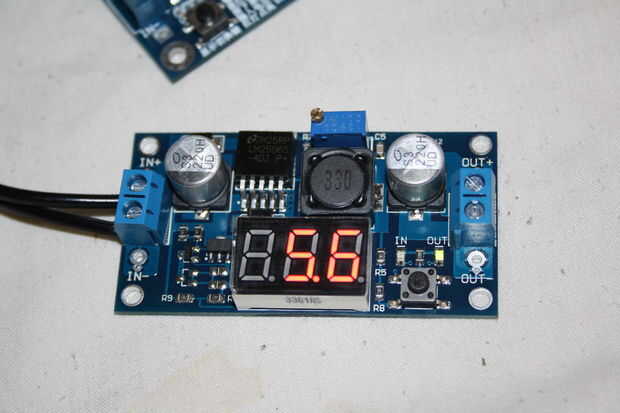

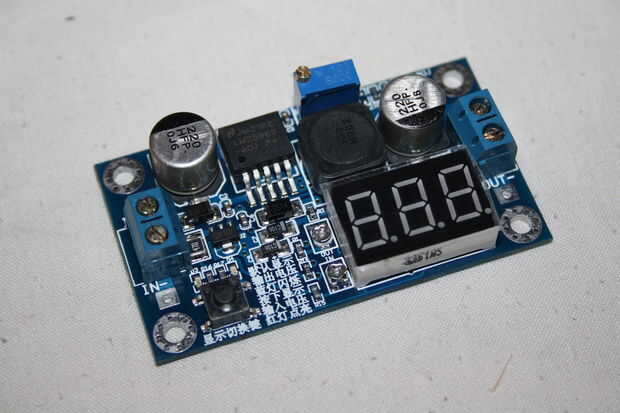

Mi primer pensamiento fue que el convertidor de DC DC tenía no fue hasta el trabajo, sólo suministra 5v de todos modos. Por eso busqué otro. Lo que encontré fue un ajustable DC DC Convertidores. Bien pude sintonizar para salida 5.2v.

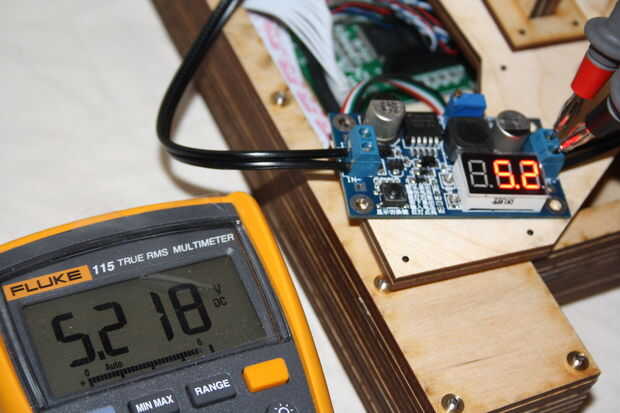

Cuando llegó el nuevo convertidor había conectado ajustar la tensión y tomó una lectura. 4.7V todavía! Después de un poco de hurgando y varios puntos a lo largo de la corriente de medición líneas el problema se remonta a la PCB de la alimentación. Tiempo para mirar a través de unas hojas de datos.

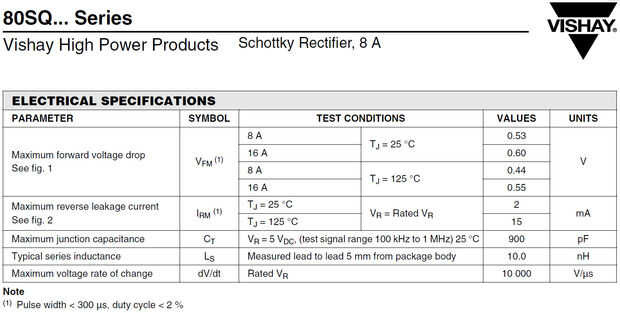

El problema era los diodos de rectificador 8A, los detalles de la hoja de datos abandono la tensión esperada, que entre los dos es igual a acerca de. 5V que es la diferencia entre la salida de los convertidores DC DC, y lo que se está midiendo en el Hub USB.

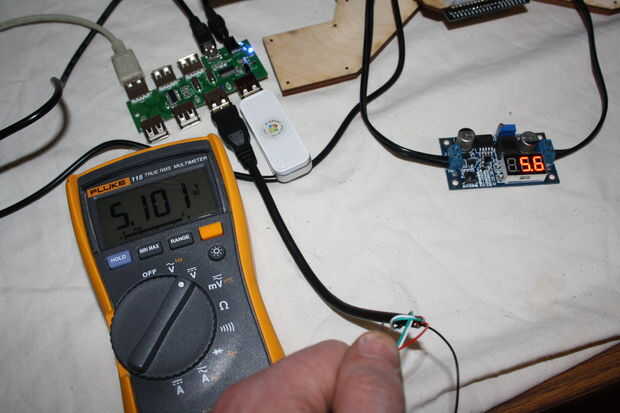

La solución es simple aumenta la salida del convertidor DC DC en 0.5v a 5.7v. Hey presto ahora tenemos el voltaje correcto de puertos del concentrador USB.

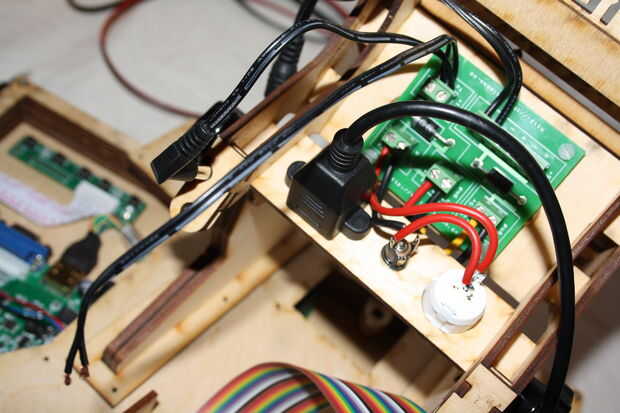

Necesito modificar el conjunto de energía soporte para tener el nuevo convertidor de DC DC, va alterar el PCB de potencia para compensar el diferente poder de entrada y salida del tornillo terminal posiciones.

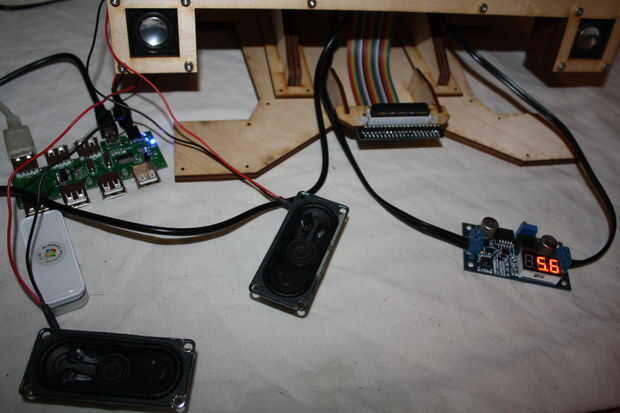

Los altavoces, tengo que cambiar, lamentablemente no producen un sonido bastante fuerte. Tanto como me gusta la forma en que se ven son después de todo para hacer el sonido y si no bien entonces sustituirlos que yo.

He probado con grandes altavoces de 3w de 70 x 30 mm. Incluso fuera del marco de LittleBox son enormemente superiores a los más pequeños altavoces de 28 x 28 mm.

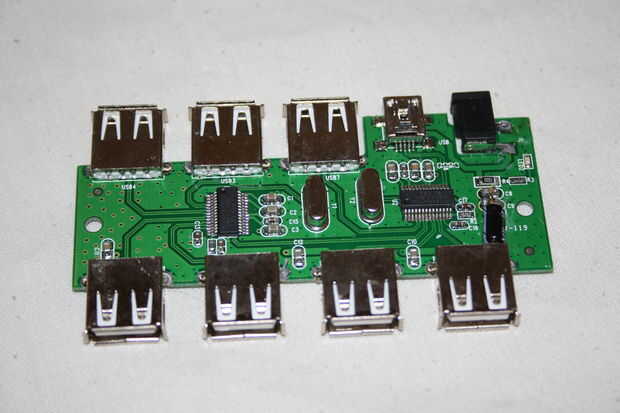

Mi búsqueda de un concentrador USB ha llegado y terminan también. El que he encontrado es todavía 7 puertos, pero el PCB tiene agujeros para tornillos se pernos en lugar de detenidos con almohadillas de espuma como la versión actual.

En el siguiente paso voy a salir a través de todos los cambios que se han hecho al diseño de LittleBox.
