El LittleBox | Raspberry Pi PC (19 / 30 paso)

Paso 19: alteraciones

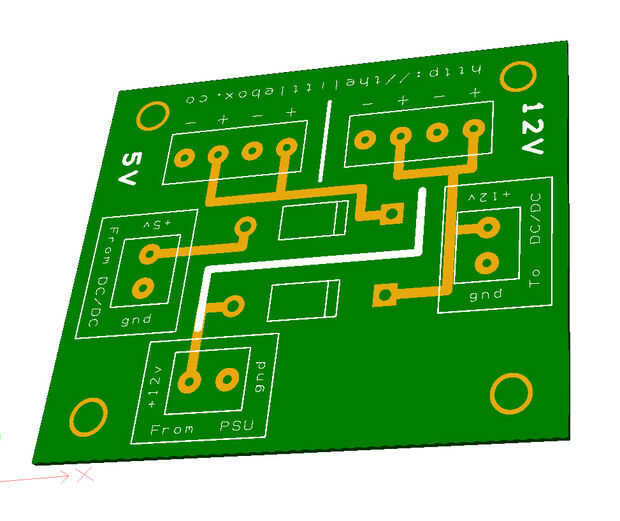

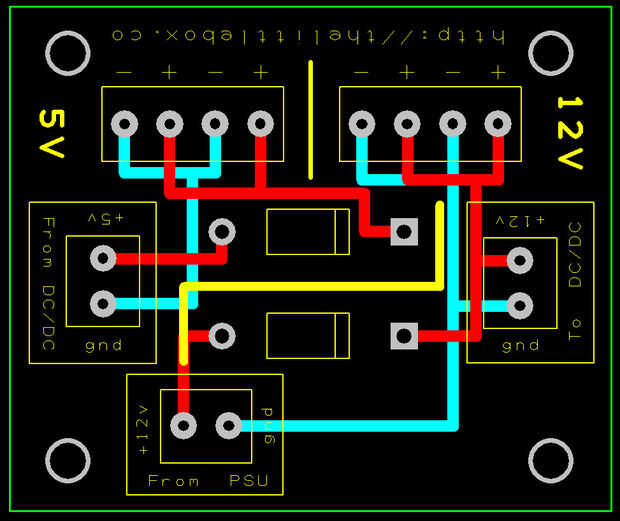

He cambiado de puesto la alimentación de la fuente de alimentación para el otro lado, esto debe alinearse mejor con el interruptor. Las conexiones al convertidor DC DC ahora se sientan en extremos opuestos de la PCB. Debe estar alineado con la entrada y salida del convertidor. En lugar de tener tres + 5v alimenta allí ahora es solamente dos, y el 12v tiene ahora dos salidas en vez de sólo una. Esto se ha hecho para que el amplificador se alimenta ahora de la fuente de 12v. El reemplazo DC CC es sólo nominal de 3A y no quería destacar por tener el convertidor de DC DC encender el amplificador, que ahora sacará más actual debido a los altavoces más grandes.

El paquete de pantalla.

El cambio más obvio es los altavoces, de 28 mm x 28 mm 30 mm x 70 mm. Una consecuencia del cambio de altavoces es una reducción en el número de los tornillos M3 de 18 a 17. También he suavizado las esquinas con un 10mm biselado.

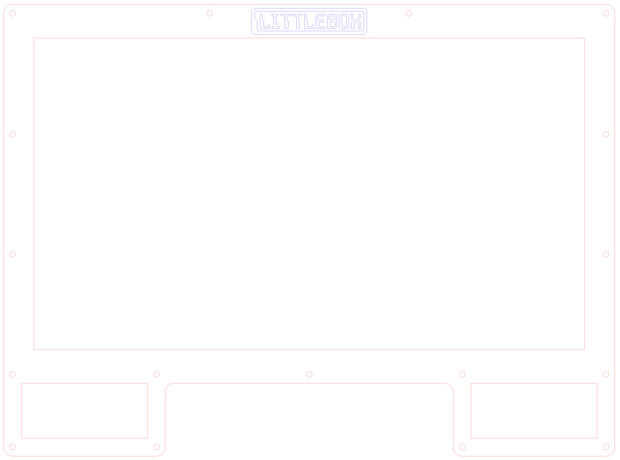

El logotipo de LittleBox, que debía ser grabado raster ha se intercambiaron más para grabado del vector. Creo que el vector grabado da un resultado mucho más fuerte y resistirá mejor que a la pintura y para uso general.

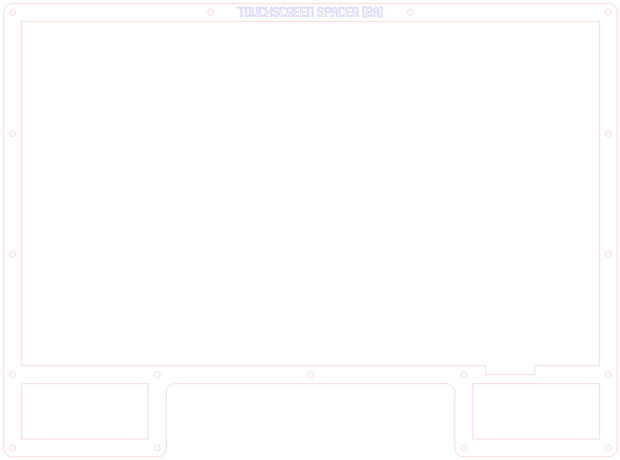

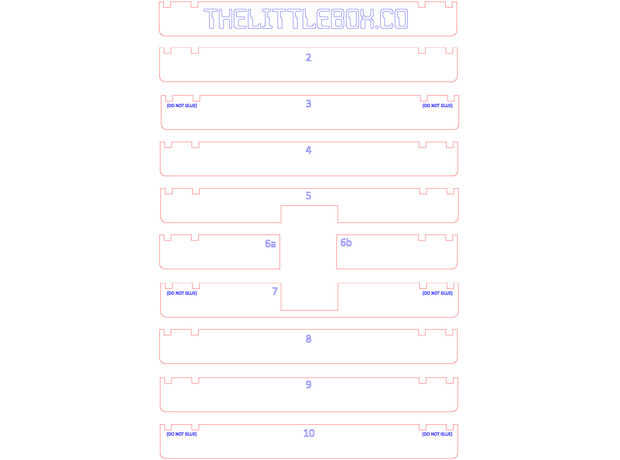

Habrá dos versiones de LittleBox, el primero con una pantalla táctil y la otra sin. Para permitir para las dos versiones, lo que antes era de capa que tres ahora ha sido renombrado como separador de la pantalla táctil [2A], las capas siguientes han tenido su numeración alterada.

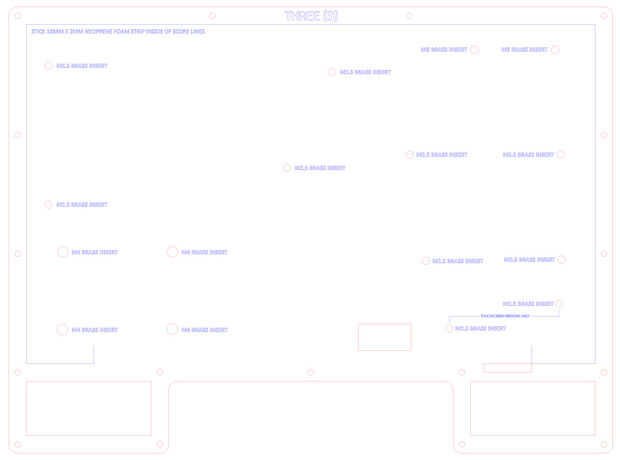

La capa tres (antes cuatro) ahora ha vector grabadas líneas de guía para la tira de espuma de neopreno de 10 mm x 2 mm que sostiene la pantalla segura. M2.5 más dos orificios para el nuevo eje del USB, y notas sobre el controlador de pantalla táctil están incluidos.

Capas de cuatro a diez tienen sus esquinas interiores biselados para que coincidan con las esquinas exterial.

Mientras que antes de que había 6 capas modificadas a cuenta para el concentrador USB, ahora sólo hay dos, cinco y seis las capas. Hay cuatro puertos que se hacia fuera de la LittleBox. El centro se ha posicionado con dos puertos a ambos lados del tornillo M3. Otra vez voy a usar a un espaciador de M3, pero en lugar de 18 mm de alto que será sólo de 6 mm.

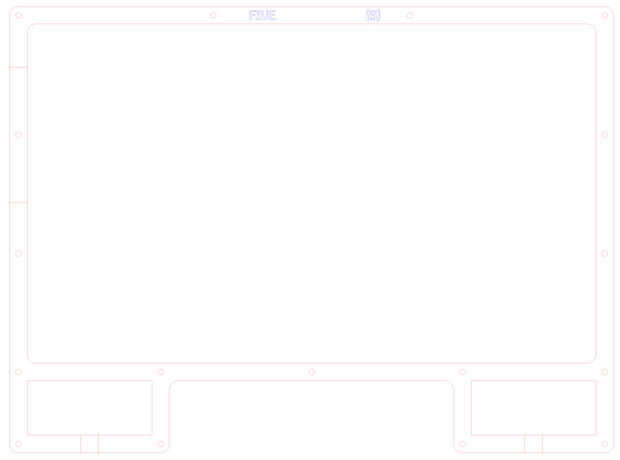

He partido la capa numeración de cinco capas para que cuando se quita la tarjeta SD de la Raspberry Pi no puede ver el grabado, que podría antes.

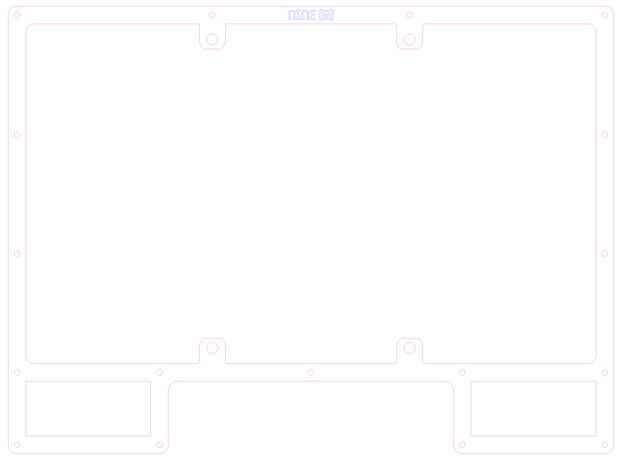

Los soportes de la capa nueve para el stand han sido recortados. Allí fue el problema en el paso 13 donde tenía que afeitarse el extremo para el stand. Esto debe solucionar ese problema.

La batería de soporte.

He aumentado el número de lamas traseros, añadiendo los extras en la parte inferior y redondeo en la base. Hay un listón extra en la parte superior también.

El convertidor de DC DC tiene una lectura de voltímetro de LED, por lo que las tablillas se han modificado para que la pantalla es visible la parte trasera.

Donde había solamente una placa sola energía antes, ahora hay dos. El PWB de la energía y el convertidor de DC DC ahora ambos tienen una plancha específica. Cada placa tiene cortes por lo que pueden pasar cables entre la PCB de la potencia y el convertidor de DC DC.

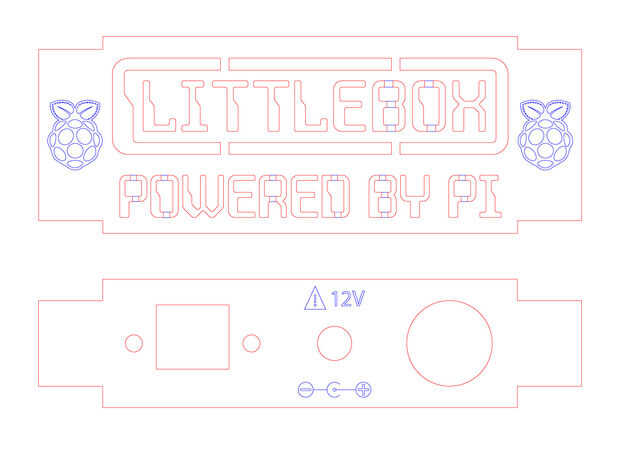

Ha cambiado el espacio entre letras de accionado por Pi logotipo placa y los agujeros se han quitado.

Se intercambian las conexiones del tablero de entrada redonda para que línea de cosas mejor y la toma de CAT5e se ha elevado ligeramente para dar más espacio para el cable.

La Base de soporte.

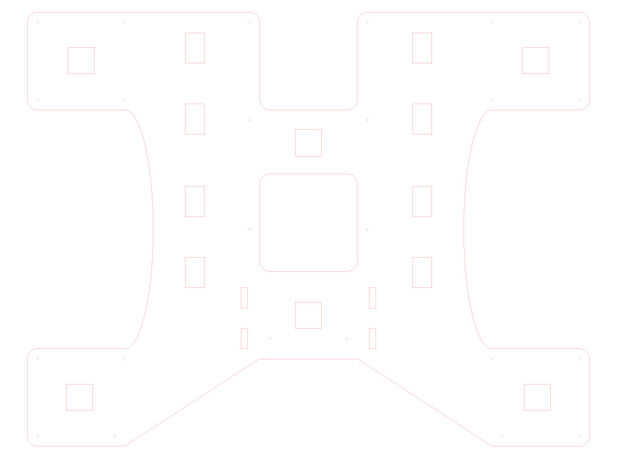

Otra vez las esquinas han sido biseladas ablandamiento de la base. También he cortado algunos de lo exceso del centro y añadió dos más pies de goma.

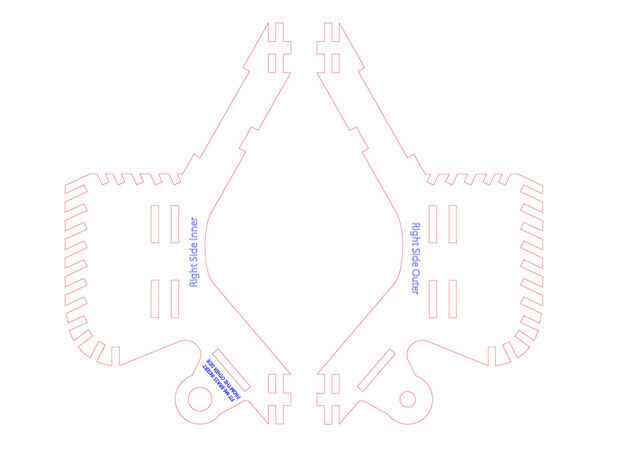

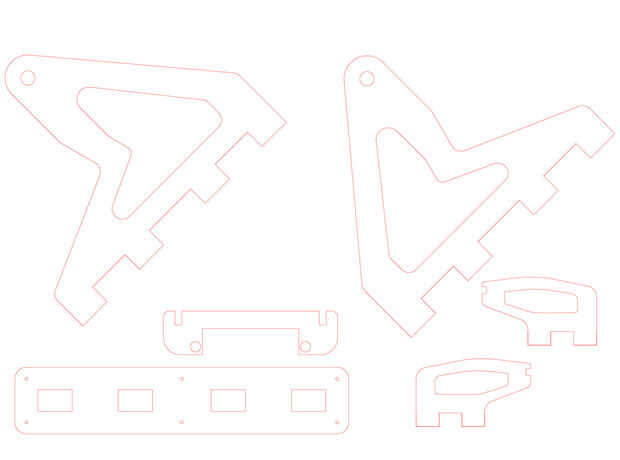

Los soportes de base han tenido un tratamiento similar y he quitado una sección de sus entrañas.

Del soporte del travesaño GPIO se ha alterado de la misma manera, suavizar los bordes y quitando exceso planchas de madera.

Global.

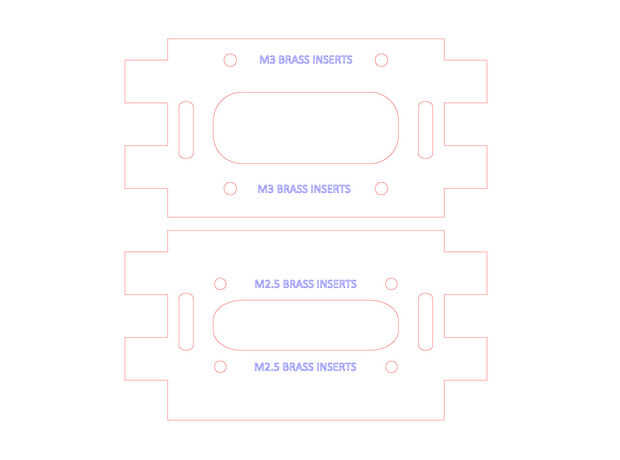

Algunos de los agujeros de los insertos de latón han sido retocados, algunos de los agujeros eran demasiado grandes y los insertos de latón se cayeron hacia fuera.

Siguiente.

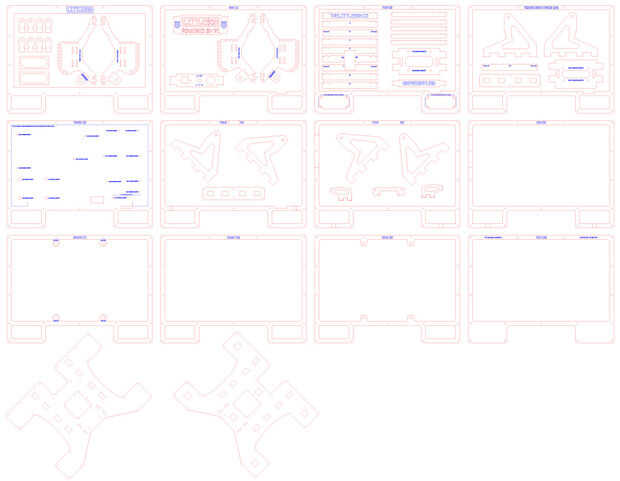

Yo he enviado el diseño modificado a corte Laser corte, va a ser una semana o dos antes de que tengo las piezas en mis manos. Una vez que están aquí comenzaré el proceso de montaje final, revisión, prueba y luego aprobación antes de pasar a KickStarter.
