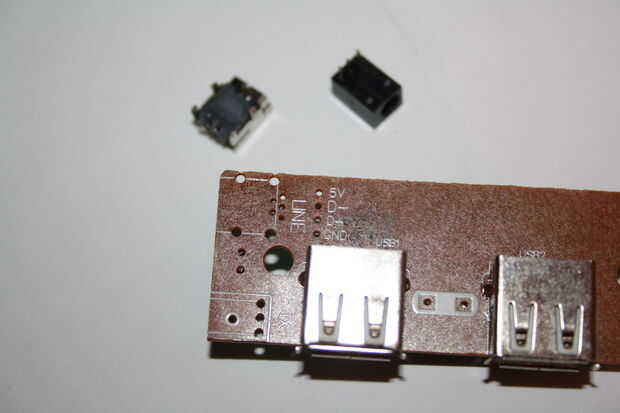

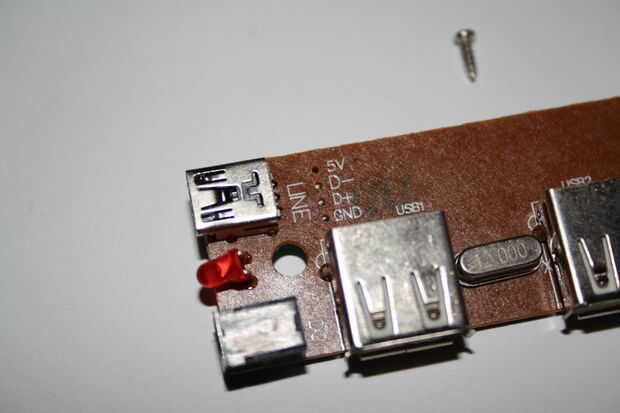

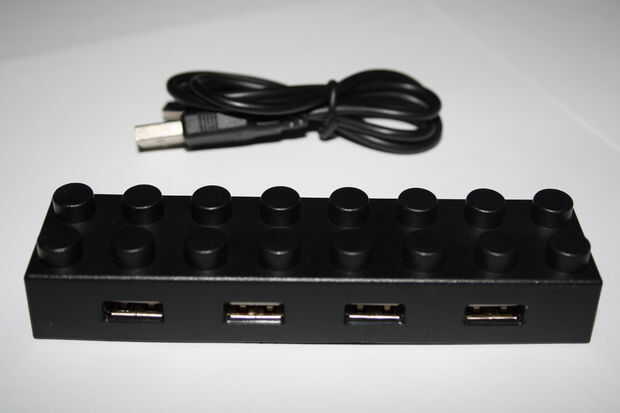

Paso 3: En el con la creación de prototipos

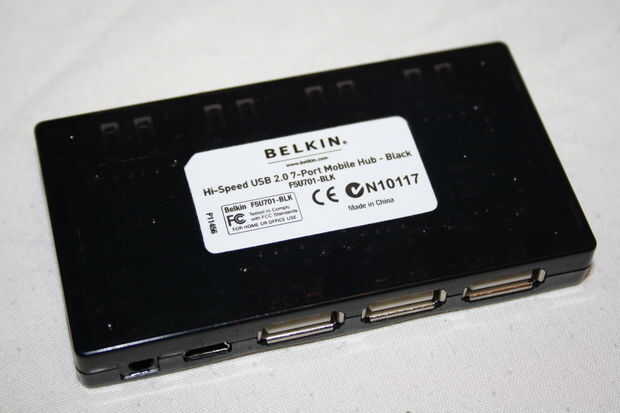

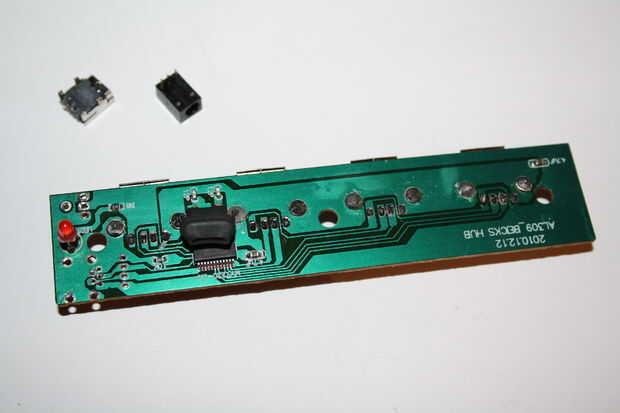

El siguiente fue el Belkin F5U701-BLK. Parecía perfecta para el trabajo, pero después de comprobar la lista eLinux.org de RPi verificado periféricos resulta que ese eje particular no funciona bien con el Raspberry Pi. Debo haber probablemente revisé la lista antes de comprar uno!

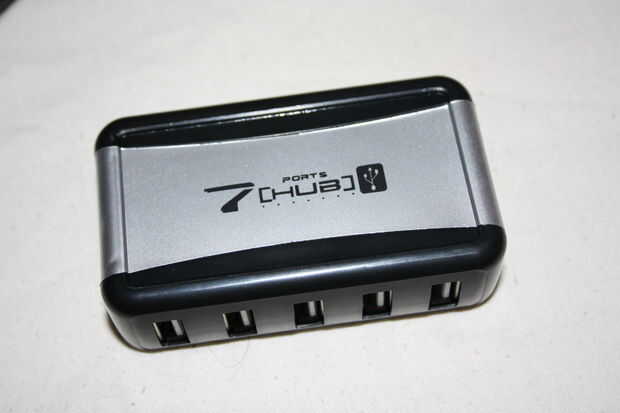

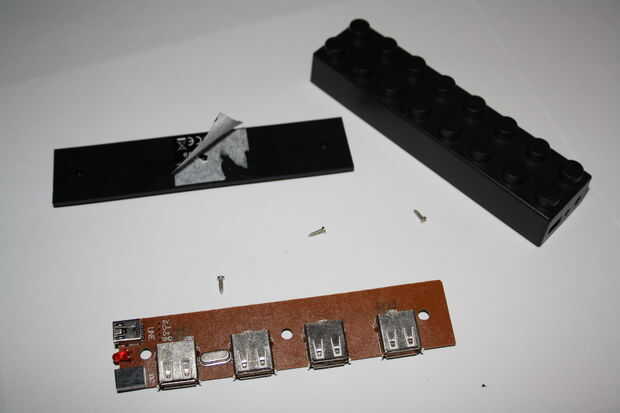

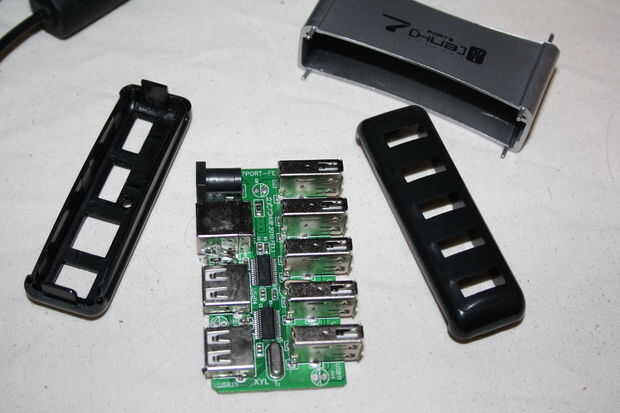

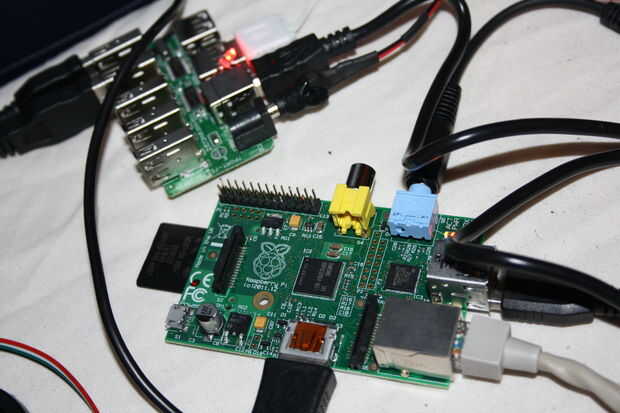

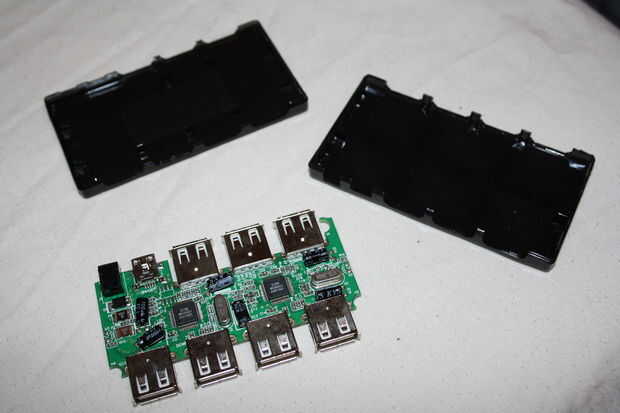

El tercero es un hub de 7 puertos genérico. Es ambas de perfil bajo, y se alimenta de energía a la frambuesa Pi. El otro punto que necesitaba comprobar fue la disponibilidad, y hay un montón de ellos alrededor así que estamos bien en ese punto también.

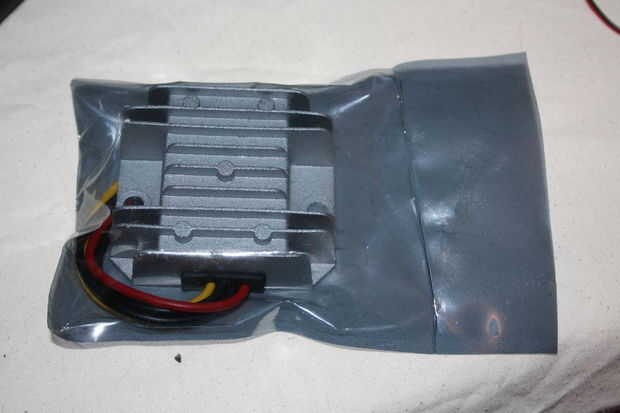

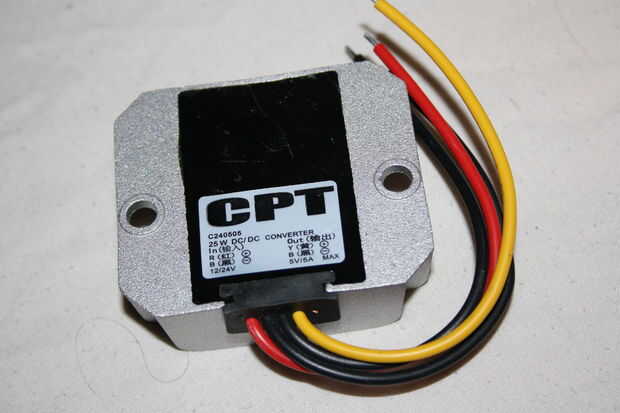

He decidió para un 12v alimentación red fuente de alimentación para alimentar la LittleBox. Esto evitará los altos voltajes distancia de cualquier edificio y de usar, un LittleBox. Va a utilizar un convertidor DC DC de 12v que es capaz de hacia fuera-poner 5v @ 5A. Eso debería ser suficiente.
Hice algunas pruebas con la LCD y mientras que la hoja de datos del fabricante de la placa lógica de LCD indica que funcionará en 5v, encontré que la pantalla osciló en 5v, pero no a 12v. Así que me decidí por utilizando una entrada de 12v, suministrando también directamente del convertidor DC DC con 12v demasiado y alimentar directamente la pantalla LCD.

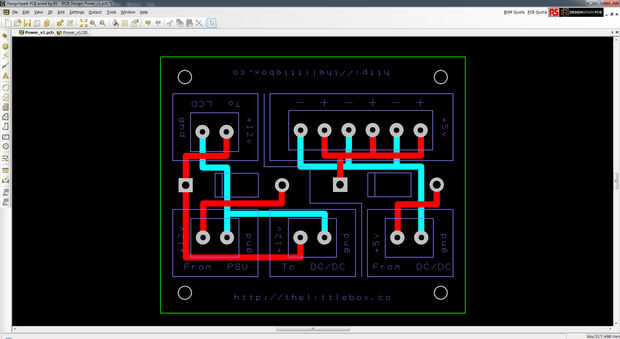

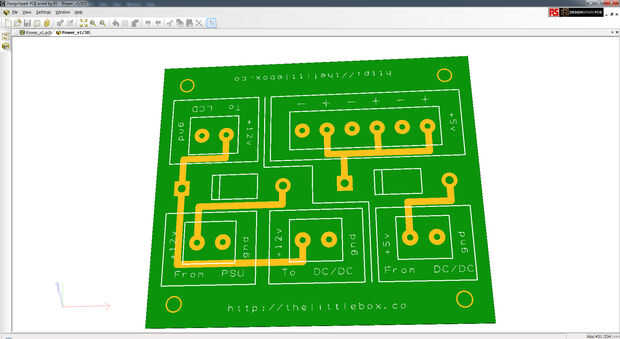

Utilizando el software DesignSpark PCB dibujó un circuito simple. Este circuito le ayudará a mantener el cableado ordenado y caja fuerte. Esencialmente rutas de energía desde la fuente de alimentación al convertidor DC DC, lleva un avance del convertidor y luego permite hasta tres dispositivos ejecutar desde una fuente de 5v +. También hay un + 12v para la pantalla LCD. Ambos circuitos pasan a través de rectificador para protección contra inversión de polaridad.
