El LittleBox | Raspberry Pi PC (4 / 30 paso)

Paso 4: Dónde empezar

Va a utilizar tecnología de corte láser como el método de fabricación para el LittleBox, pero antes de que podemos empezar necesitamos saber cuáles son nuestras limitaciones de diseño. Después de hacer algunas investigaciones en internet encontré una empresa llamada Corte corte del Laser. Se basan en Londres por lo que deben ser perfectos para mis necesidades.

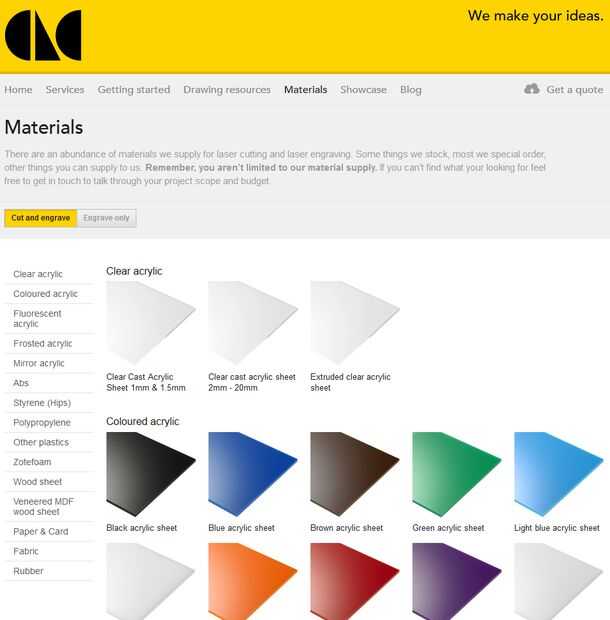

Tienen una sección explicando sus requisitos de diseño, también tienen una enorme lista de materiales para elegir, y lo más importante ha preparado plantillas para que celebres tu diseño a trabajar dentro de tamaños de la hoja de su material elegido.

He decidido probar y utilizar un solo 1500mm por hoja de 1200mm de contrachapado de abedul de 3mm para hacer un LittleBox. El LittleBox debe construirse en capas de 3mm. La primera de estas capas es la fascia delantera. De la Fascia se cree todas las capas construcción LittleBox en pasos de 3mm.

Mi primer intento en este que acaba de copiar la capa anterior, pero cualquier errores y diferencias de menor importancia fueron exageradas con cada copia y pegar de la última capa. La solución fue usar una copia maestra, en este caso la Fascia y copia y pega de eso. Eso significaba que la Fascia tenía que ser perfecto, y sería necesario tener todas las características recurrentes por lo que se podían transferir con precisión a las otras capas. Debo admitir que me tomó unos pocos van a hacer las cosas bien.

Quiero grabar el frente Fascia con el logo de LittleBox. Teniendo las capas todas apuntando hacia arriba significa que puede trama grabar la madera contrachapada con las instrucciones para cuando llego a construcción. También puedo numerar las capas demasiado. Cuando esté montado el LittleBox se oculta cualquier grabado láser aparte el logo de la Fascia.

Hay varios factores que deben considerarse mientras la Fascia. En primer lugar hay la diferencia entre dimensiones exteriores de la pantalla LCD, y es área visible. Debido a esto la faja tendrá un borde más grande que las siguientes capas. A continuación deberemos considerar el conector del cable de la pantalla táctil. Vamos a necesitar un recorte para que el cable puede pasar sin trabas de lo contrario corremos el riesgo de daños en el panel táctil. Por último vamos a necesitar en algún lugar de los altavoces ir.

Ahora que sabemos qué plan y qué restricciones bajo pueden empezar con la pantalla LCD.

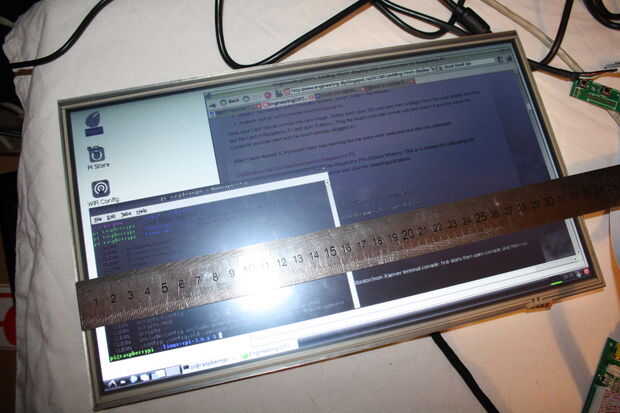

1 | Para comenzar a medir las dimensiones del área visible de la pantalla LCD. Es el más simple de los métodos encender el LCD y luego medir con una regla.

2 | Transferencia de las mediciones en un medio digital. Hay muchos alrededor.

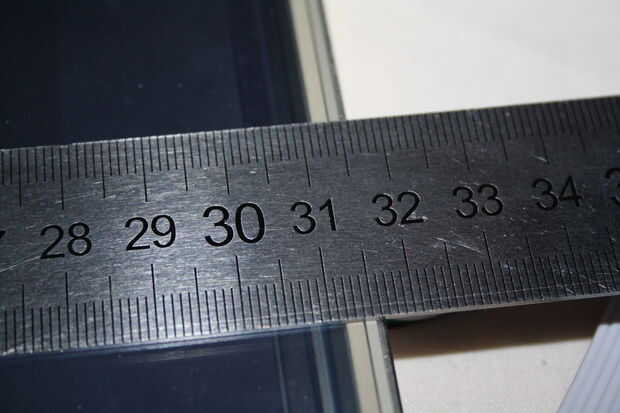

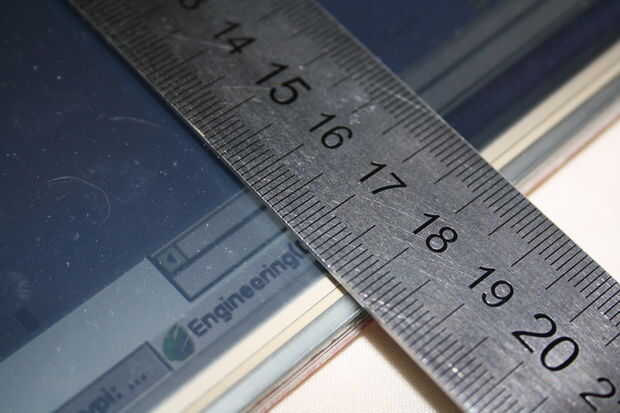

3 | Medir dimensiones exteriores de la pantalla LCD.

4 | A continuación son los bordes exteriores. He dado la LittleBox un borde de 10mm alrededor del borde de la pantalla LCD. Recuerde que el área visible es más pequeño que las dimensiones exteriores reales de la pantalla LCD por lo que parece tener un borde más grande alrededor de la pantalla LCD.

Me pareció útil tener ambas medidas visibles al mismo tiempo, así que son capaces de ver si te vas fuera de los límites de la frontera. En la siguiente capa los bordes será más evidentes como ya no vamos a trabajar con el área visible.

5 | Los altavoces miden 28mm cuadrados, para permitir un poco de inexactitud en la fabricación que fui con un tamaño de recorte de 28,5 mm cuadrado. Para mantener las cosas simples que decidí tenerlos colocados debajo de la pantalla. Los altavoces tienen un borde de 10mm alrededor de ellos.

6 | He elegido M3 tornillos (3mm) para sostener el LittleBox juntos. Marqué los agujeros de perno de 3,25 mm a lo largo de la frontera alrededor de la pantalla LCD y altavoces de 10mm. Los centros de agujero son 5mm de los bordes exteriores.

7 | El cable de la pantalla táctil se extiende más allá de la dimensión exterior de la pantalla LCD. Un recorte tiene que hacerse en el borde exterior para permitir que el cable pase a través. No necesitamos un recorte en la fascia pero harán el siguiente pocas capas.

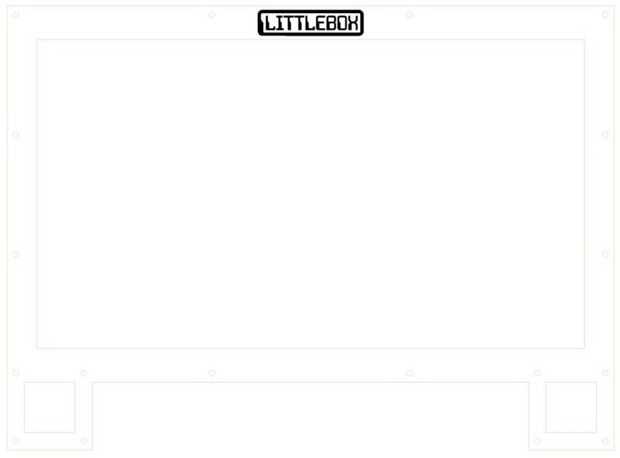

Ahora tengo la lista de plantilla de maestros, la Fascia.

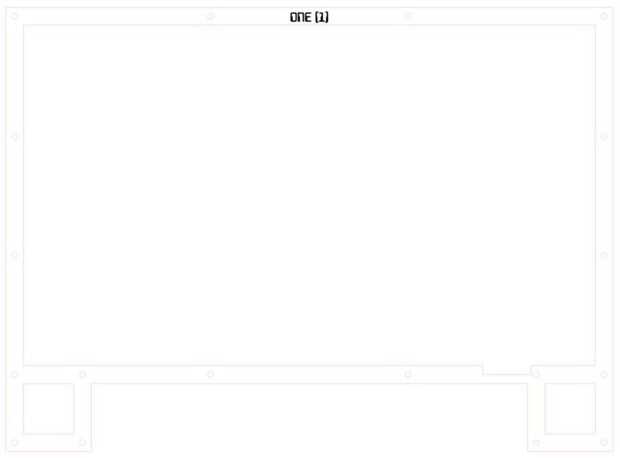

8 | La Fascia de copiar y pegar como nueva capa. He llamado capa de mina uno.

9 | Capa uno debe tener las dimensiones LCD completas, por lo que la frontera es de 10mm de ancho. El cut-out para el cable de contacto es necesaria en esta capa también.

El espesor combinado del LCD con el Panel de tacto es aproximadamente 6mm. Dar espacio para el cable que se enchufa en la pantalla LCD voy a añadir una capa extra de 3mm dando una altura total de 9 milímetros. Mi plan es usar tiras de 3mm de espuma detrás de la pantalla LCD para mantenerlo en su lugar.

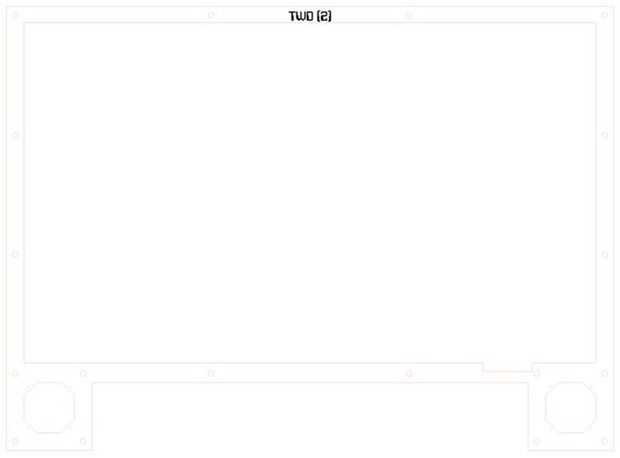

10 | Crear una nueva capa, dos y pasado de la copia maestra de Fascia.

11 | Capa dos se modificará para incluir orificios para los altavoces. Llené en las cuatro esquinas de los cortes del altavoz y marcado de agujeros de 0,6 mm para M1 (1mm) tornillos del uno mismo. Asegúrese de tomar las medidas de los altavoces para montaje exacto de los altavoces.

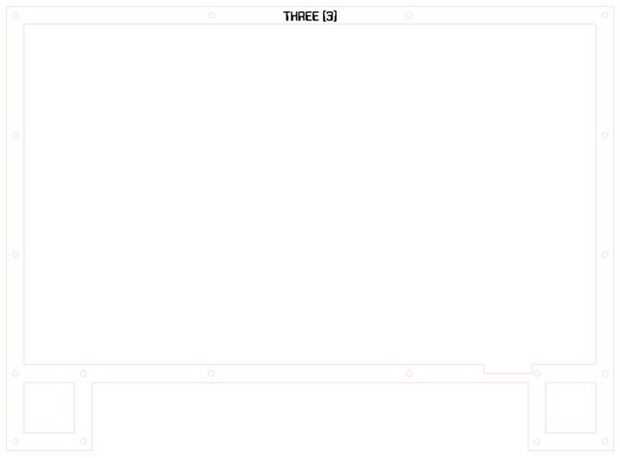

12 | Crear capa tres. Capa tres no requiere modificaciones y es idéntica a la capa uno, aparte de la numeración.

La Fascia y las tres capas son suficientes para mantener el Panel táctil y LCD firmemente en posición. A continuación a añadir una capa para la electrónica unir a y continúan la capa hasta el LittleBox.
