El LittleBox | Raspberry Pi PC (6 / 30 paso)

Paso 6: Reglamento

Cuando comencé con el stand tenía una idea de lo que quería hacer ya formado en mi cabeza. Varios factores que tuve que considerar fueron hacer posible la conexión entre el soporte y la placa base. ¿Por qué? Bien el paquete de pantalla necesita algunos hacia delante y hacia atrás ajuste para visualización de ángulos etc., pero también quiero tener un tablero de arranque para encabezado GPIO de la Raspberry Pi accesible desde el frente de la pantalla. Si el punto de rotación es alto cuando la pantalla vuelve del borde inferior de la unidad de pantalla podría muy bien golpeó contra la GPIO break-out. Por lo que si pongo la bisagra baja abajo habrá la cantidad más pequeña de viaje cuando el paquete de la pantalla se inclina hacia atrás y hacia adelante.

Además de la bisagra también necesitaba encontrar un hogar para el convertidor DC DC, el PCB de la alimentación, un interruptor y dos tomas de corriente (DC & CAT5e) de entrada. Quería tener todo esto escondido tanto como sea posible.

La última consideración fue el cambio en el plano de las capas, desde la cara hacia abajo del paquete de pantalla a la posición vertical y vertical del soporte.

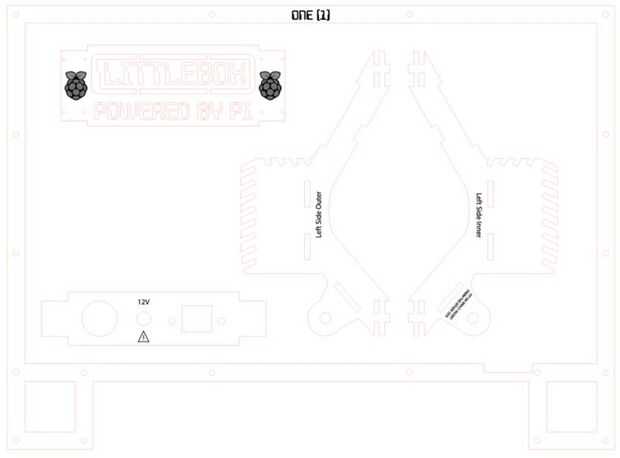

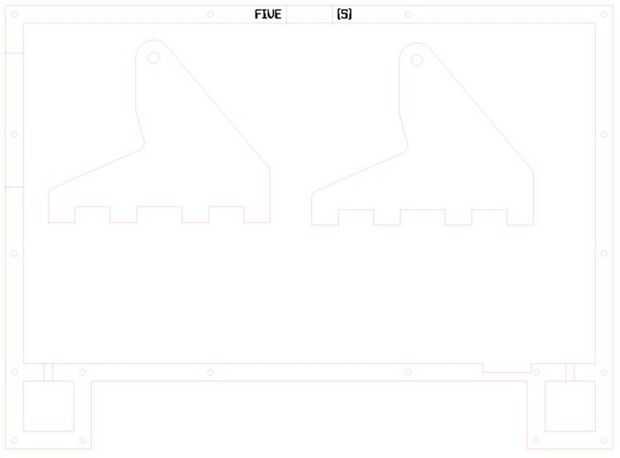

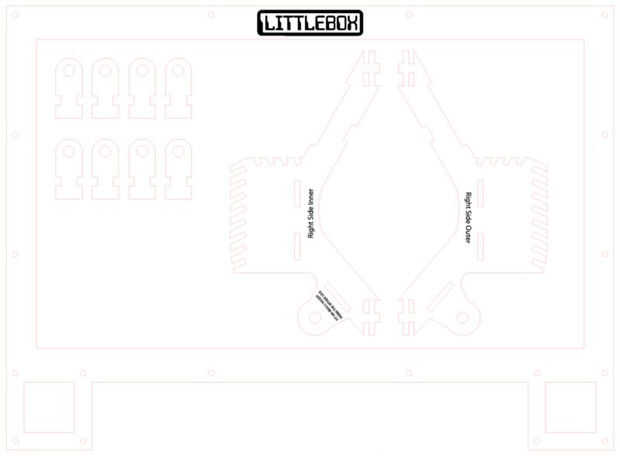

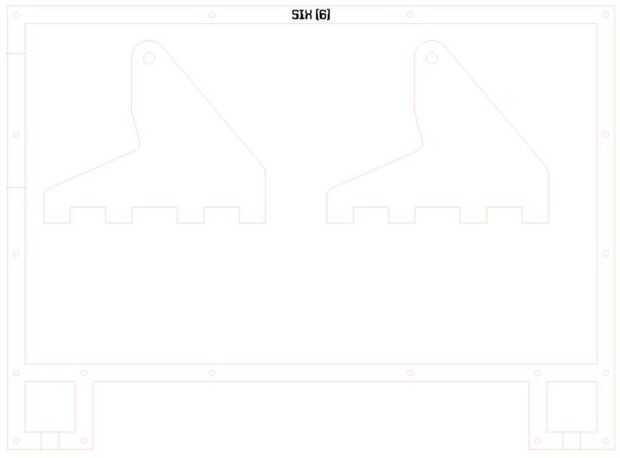

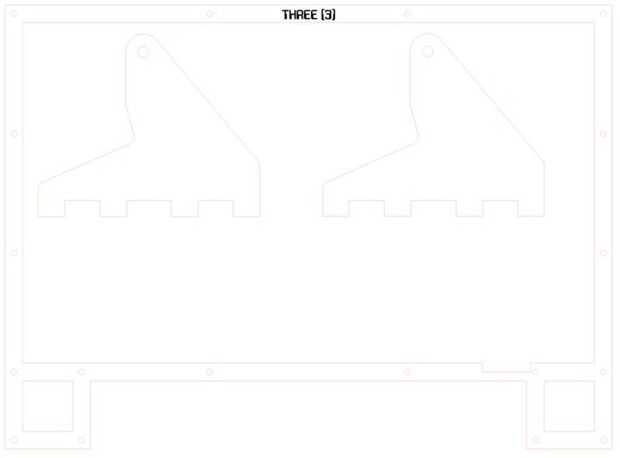

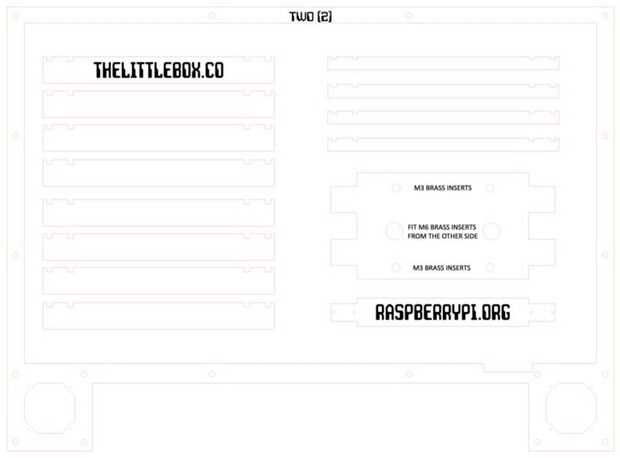

Para sujetar el soporte a la pantalla he intercalado cuatro capas de 3mm de la capa, dos en la parte posterior de la pantalla. Razón por la cual no tenía capa 9 los soportes añadidos pero capas 8 y 10 ha. Los soportes se realizará con tornillos metal M6. A continuación, varias barras se pegan a los soportes. Usted tendrá una mejor idea de lo que he hecho mirando los dibujos y por supuesto mirando el soporte acabado y ensamblaje de la placa.

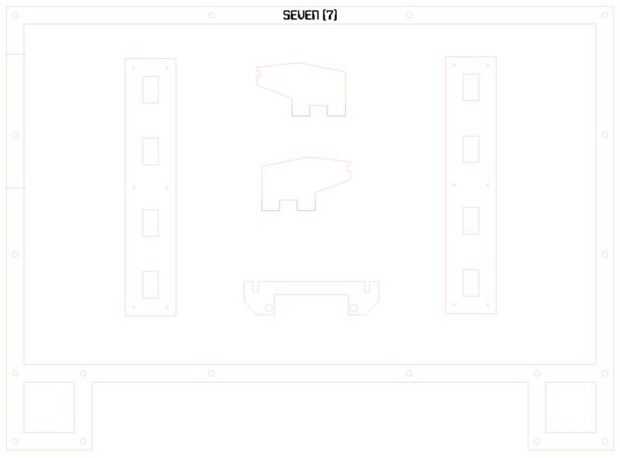

Al final se me ocurrió con una sola tarjeta al que atribuyo al CC CC y la placa de potencia. Para hacer que ajuste tengo colocado a cada lado de una sola tarjeta principal en el soporte. Luego he añadido listones detrás y encima del conjunto para ocultar la electrónica mientras que todavía da un montón de espacio para el movimiento del aire alrededor de los componentes.

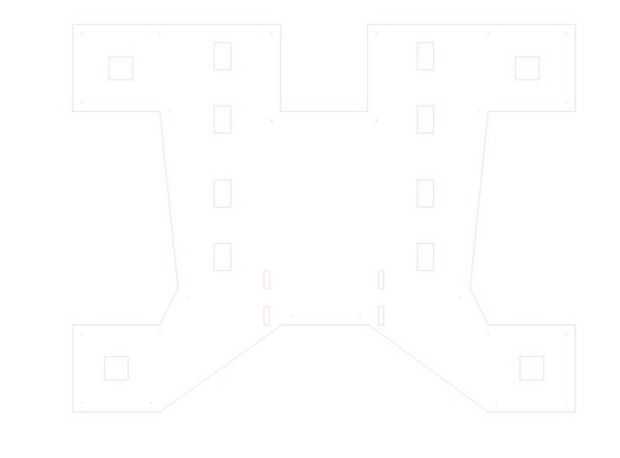

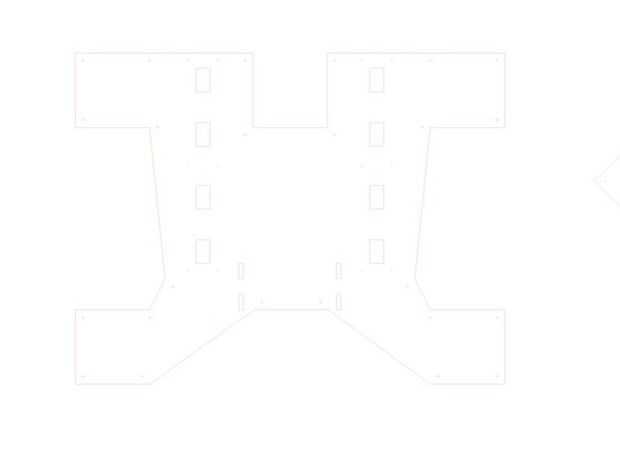

La placa base cuenta con unos 36 M1 tornillos auto tapper que sujetan 3 capas de madera contrachapada de 3mm. Hay dos escuadras 9mm (3 x 3mm) que el soporte se utiliza para conectarse a la placa base. También he puesto en espacios para cuatro patas de goma.

Para guardar madera puse todas las piezas para el soporte y lo que pude de la placa de pie dentro de los marcos de pantalla pack.

A lo largo de las tres semanas me llevó a idear el diseño que he tenido para referirse a infinidad de fichas, esquemas y Google para encontrar los mejores componentes adecuados para el trabajo. Si he hecho bien mi trabajo todo debe ir juntos sin problema. LOL.

La próxima cosa a hacer ahora que todo el diseño se hace, es hacer laser cut, un total de 54 piezas!
