Paso 13: Motor montaje parte 2: resolver

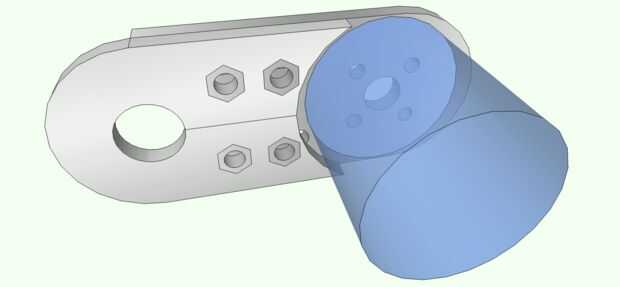

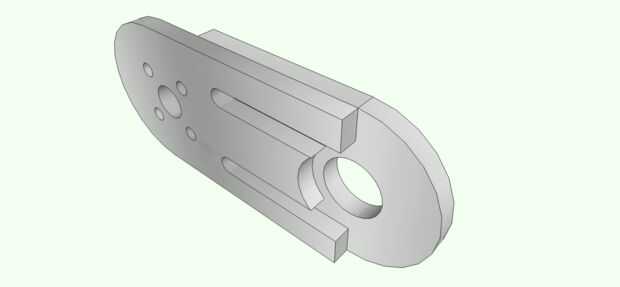

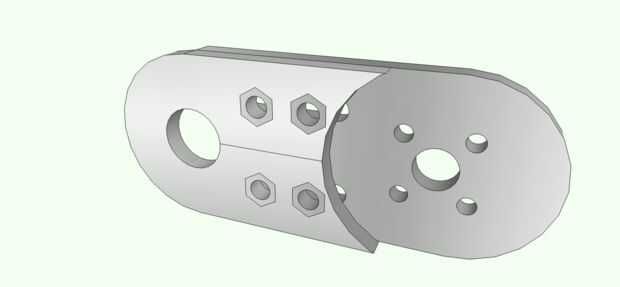

Decidí ir con el Monte deslizamiento técnica, donde el Monte se separa en dos piezas. Una mitad es soldado o conectado a los camiones. La otra mitad se atornilla al motor. Están conectados con los tornillos que se deslizaron a través de orificios perforados en el lado del carro del Monte y a través de las ranuras en el lado del motor de montaje con las arandelas. Aflojando los tornillos, puede deslizar el lado del motor de la montura hacia adelante y hacia atrás, así ajustando la tensión de la correa.
Creado mi versión final y con unas pruebas, averiguado cuánto diapositiva podría conseguir entre el motor y el eje del carro.

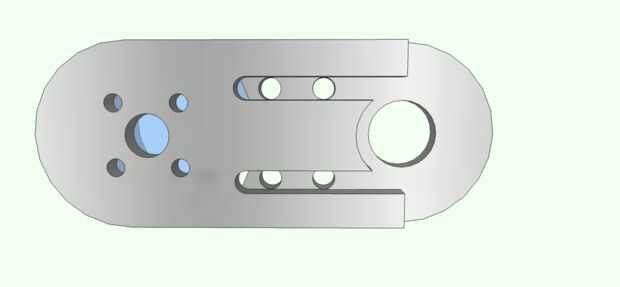

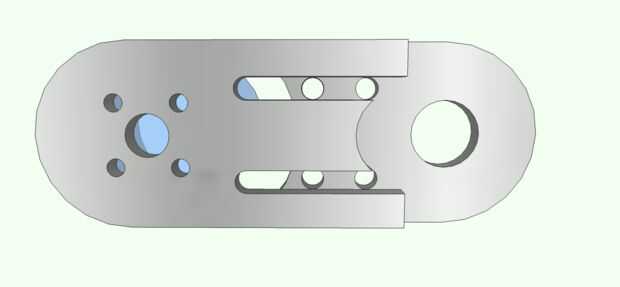

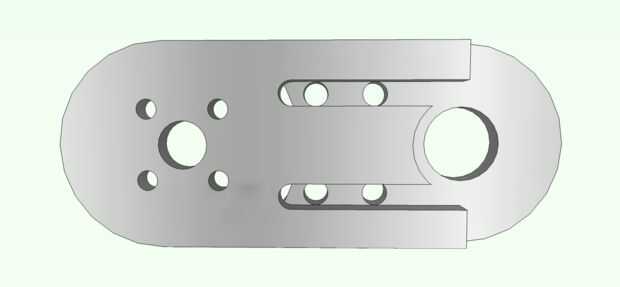

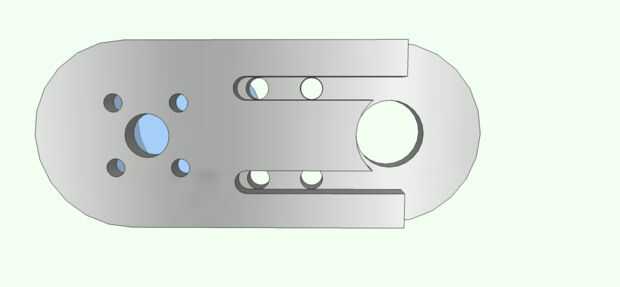

Mi diseño de concepto terminado me dice que voy a tener unos 3mm del motor deslizante hacia atrás y 11-12 m m de la diapositiva hacia adelante. (Ver arriba)
Dimensiones de montaje del motor y el modelo 3D (con dimensiones incluidos) están incluidos en el archivo .skp (Sketchup) en el extremo de este instructable!
Consejo: En total necesita una longitud de metal al menos 183mm de largo (7.2 en)
Ahora tenía que mi modelo 3D digital en el mundo real.
Impreso de estos diagramas y me dirigí hacia fuera al garaje...
Ojala que tuviera una impresora 3D...
