Paso 19: Construcción de la cubierta de la electrónica.
Porque no tengo acceso a cualquier material de los firberglass, decidí que sería mi alojamiento de la electrónica de madera pintada. Sin embargo después decidió en cambio hacer una aguda mirada cubierta de aluminio. Algo así como el de una PracticalProjects hecha para su patineta eléctrica bricolaje.

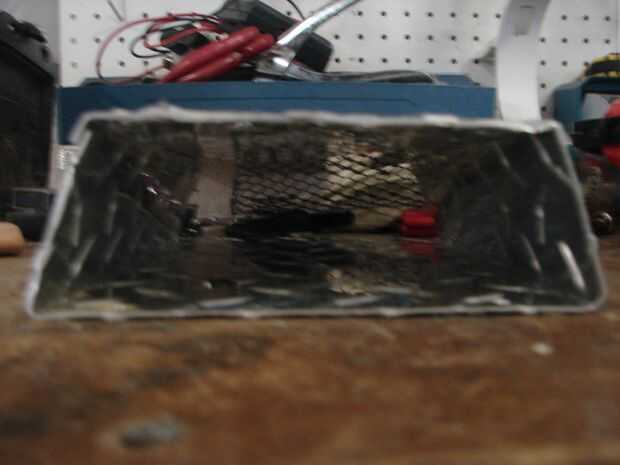

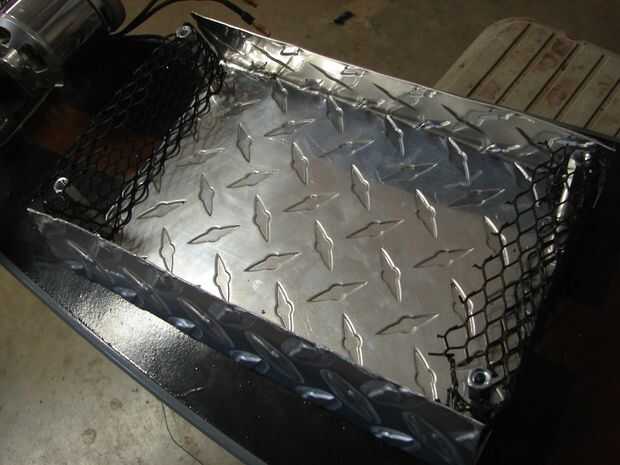

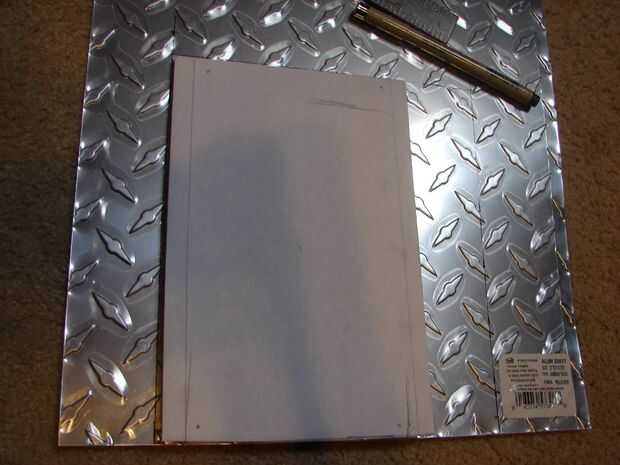

Empecé comprando unas láminas de diamante plateado de aluminio. Esto funcionaría como la parte inferior y la parte superior de la cubierta de la electrónica. También compré negro protector del canal del acoplamiento cosa. Esta sería la parte delantera y trasera de la caja, asegurando la buena circulación de aire para la ESC.
Necesitaba una manera de mantener el recinto en la parte inferior del tablero. También quería un facilmente sin herramientas semi rápido para abrir la parte inferior de la cubierta para permitir el acceso a la electrónica.
Al final me di cuenta de una manera de hacer ambas cosas.

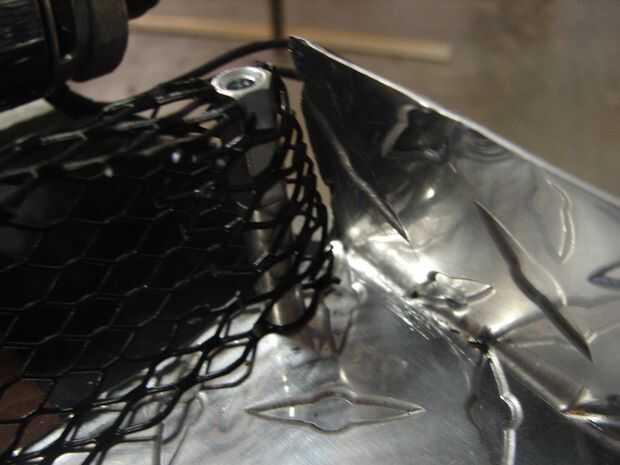

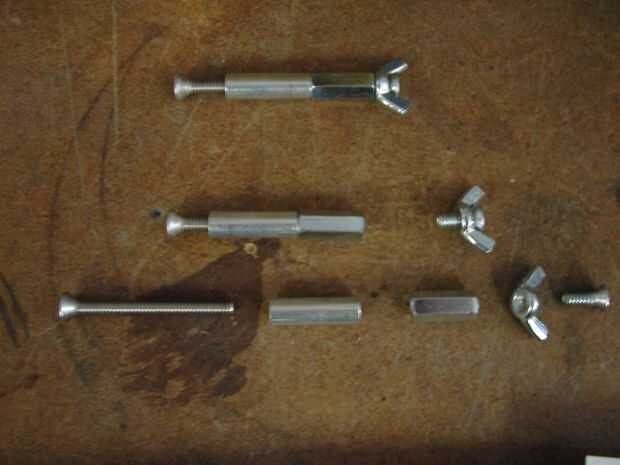

Usé un 2 pulgadas plana cabeza Philips tornillo de máquina. Perfore un agujero a través de la Junta, enrosque el tornillo a través de la Junta y deslice a un espaciador de 1 pulgada en el tornillo. Entonces atornilla una tuerca de acoplamiento 3/4 de pulgada en la última parte del tornillo de máquina. La parte inferior de la cubierta de la electrónica (la tapa cuando la junta esté en posición vertical) se celebra entre la Junta y el espaciador. El combo de la tuerca de acople/espaciador proporciona un buen dos pulgadas de espacio desde el fondo de la Junta. La parte superior de la cubierta de la electrónica (la parte que está más cerca del suelo cuando la junta esté en posición vertical) se encuentra contra la tuerca de acoplamiento.
Quería encontrar una manera para poder quitar la tapa de la electrónica, así que decidí conseguir un tornillo de máquina que tenía una cabeza de tuerca de mariposa. Lamentablemente no he podido encontrar un tornillo cosita que era del mismo tamaño que mi tuerca de acoplamiento. Terminó por hacer mi propio.
Acaba de tomar un 1/4 pulgadas plana cabeza tornillo Philips ensarta hasta la parte superior de una tuerca de mariposa de 10-24 para que aproximadamente 3/16 del tornillo salía de la parte inferior de la tuerca de mariposa. Luego apretó la tuerca y el tornillo junto realmente ajustado para asegurarse de no separar. Planeé utilizar algún pegamento o epoxi para realmente sosténgalos juntos pero mantuvieron apretados como era.

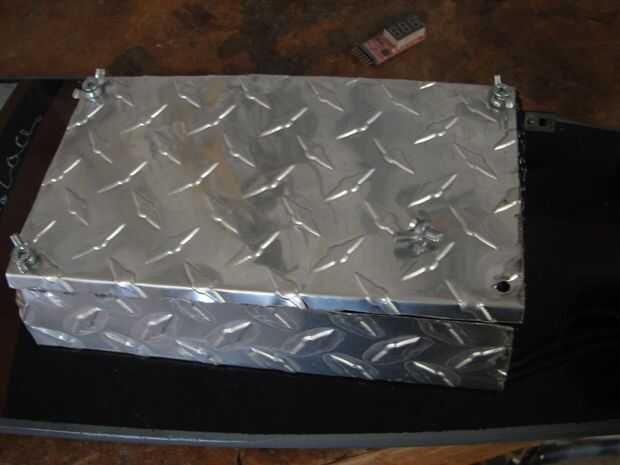

Este tornillo de mariposa de improvisados se deslizó por un agujero de montaje perforados en la tapa y enrosca en la tuerca de acoplamiento, sosteniendo la placa de cubierta.
Usé cinco combos de tornillo/separador/acoplador de montaje de Junta de tesis para sostener la cubierta electrónica todo en. Uno para cada esquina y otro para el medio.

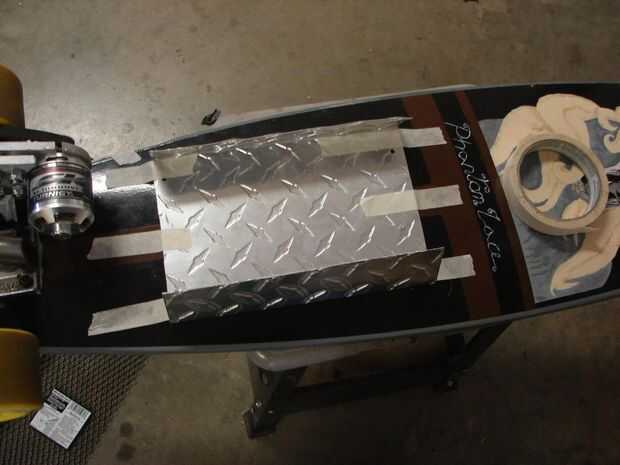

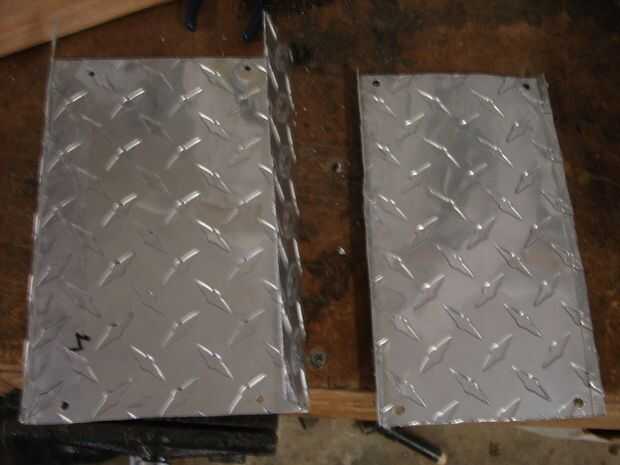

Usé una sección del aluminio diamante plateado como la parte inferior de la cubierta para mantener la electrónica fuera del tablero y la sección de otras como la 'tapa'.
Planeado para golpear la cosa entera con alguna imprimación y alguna pintura en aerosol negro brillante. Sin embargo parecía bastante fuerte, así que decidí dejarlo solo
