Paso 7:... Baterías y conectores...
Encontrar la batería adecuada:
Las baterías almacenan el jugo que su motor necesita para dar vuelta.
Para una guía rápida en las baterías de Lipo.
Lipo significa de polímero de iones de litio. Su bastante mucho lo que la batería consta de. ¿Porqué está la Lipo en vez de la batería de Nimh más seguro?
¿: Espera, seguro?
Woah, agarrate, mal llegar a un poco.
De todas maneras, elijo la Lipo en el Nimh por peso.
Lipos también generalmente puede contener más de una carga de NIMH con menor peso y tamaño y como un Longboard, durante mucho tiempo, sólo tiene espacio tanto para la alimentación. Además, Lipos afeitarse un ritmo de descarga (más poder hacia fuera más rápidamente) que necesitaba algo pequeño y potente.
Y sí, Lipos también tienen un representante por ser más peligroso. Si maltratados seriamente sobrecargada y descuartizado con una hacha, explotará y prendieron fuego a cosas.
Y mientras que precipitan por la calle a 25mph en un longboard con llamas provenientes de la parte inferior puede verse bien, ciertamente no sentirá frío. (disculpen el juego de palabras allí)
Sin embargo aseguró que el riesgo es muy bajo si usted Asegúrese de cuidar de sus baterías. Por lo tanto, cuidar de ellos, y se encargará de ustedes. Pero muy seguro, no los deje cargando mientras estás fuera de casa. Poner em en medio de su garage (piso de concreto) de cualquier cosa inflamable y va ver una película/surf la red. Busque en ellos periódicamente cualquier soplar de las células. Usted debe ser bueno!
.
Entonces, ¿cómo decides qué batería para obtener?
Bueno, realmente se inicia con su motor.
Encontrar el motor que desea, luego es entrada máxima en amperios.
Entonces encontrar una salida que puede manejar esa entrada. (con un poco más)
A continuación se encuentra una batería que puede manejar esa tasa de descarga.

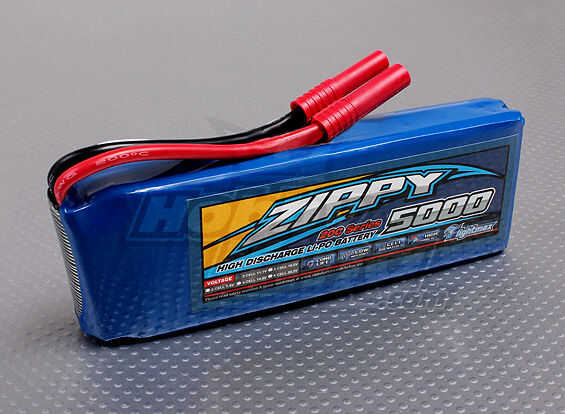

Primero usted tiene que encontrar la capacidad máxima de la batería. Generalmente se mide en miliamperios. Utilizo las pilas que tengo para mi construir por ejemplo: ZIPPY Flightmax 5000mAh 3S1P 20C Lipo batería
Mi batería tiene una capacidad de 5000 miliamperios, (mAh) o 5 amperios (A) también tiene una clasificación C de 20 (visto como 20 ° C) para encontrar mi caudal máximo, multiplique mi capacidad (en amperios) por mi grado de C. Se configura así:
.
20 C = 20 x capacidad (en amperios)
.
Cálculo de la calificación C de mi batería: 20 x 5 = 100
100A es mi carga continua máxima que puedo colocar en mi batería. Esto es más suficiente para 60A que mi motor puede dibujar, así que las cosas se parecen bastante bien!
.
El siguiente es el recuento de células. Mayoría de las baterías de Lipo de este tamaño no es una simple pila, en lugar de ello consisten en células más pequeñas unas conectados en serie. ¿Qué es la serie? Mal hablar de eso un poco, pero que consigo esto cubrió primero.
Cada célula tiene un voltaje de 3.7V. Esto significa que una lipo de 2S (dos celdas) tiene una tensión de 7.4V y en consecuencia una Lipo de 3S 11.1V y así sucesivamente
Puede utilizar esta información para determinar acerca de Cuántas rotaciones el motor girará al multiplicar la calificación de kv de su motor por clasificación de V de la batería. En mi caso es 280kv x 11.1 = 3106 RPM máx.
.
Bien, ahora para el significado de la serie, y cómo difiere de la URL.
Paralelo y serie es cómo las células de la batería o la instalación está conectado. Otra vez voy a usar mis pilas como ejemplo.
Serie vs paralelo:
.

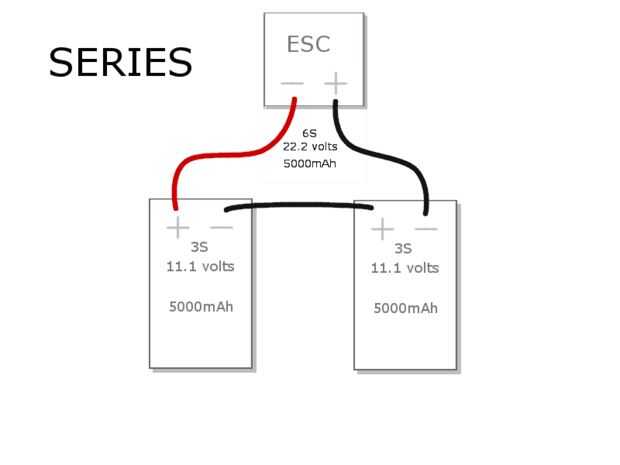

La serie es cuando se conectan el + de una batería y - de otra batería, con-de la primera batería y + de la segunda batería conectado a todo lo que quieras poder (mi salida en este caso). (Véase diagrama ###) Esto combina la tensión de ambas baterías. Así que si conectado mi dos 11.1V baterías en serie, terminaría consiguiendo un total de 22.2V a mi ESC. Esto puede literalmente doble las RPM de mi motor.
Sin embargo, tenga en cuenta que su salida debe ser capaz de manejar el doble de voltaje de una batería si conexión dos baterías conectadas en serie que. (dos baterías de 3S en serie se combinan para hacer una batería 6S)
..........................................................
ADVERTENCIA: Si haz dos baterías 6S, conéctelos en serie, enganche hasta su salida, esto será 'crear' una batería de solo 12 años. Y a menos que su salida puede manejar baterías de 12 años, bien, no quiero pensar en los resultados por ahora. Recuerde: cableado en serie aumenta el recuento de células. Asegúrese de que su salida es compatible con la cuenta de célula máximo que va a utilizar en la serie!
..........................................................
Y sí, mis dos baterías de 5000mAh añadir a 'crear' una sola 10000mAh batería, sin embargo porque ahora tienen un voltaje de salida de 22.2 en vez de 11.1, drenan dos veces como rápida, y por lo tanto, puede sólo considerarse una batería de 5000mAh solo en términos de longevidad. (No tengo ni idea si de conducción más lenta (como, bajo 22,2 voltios?) va a cambiar esto. Buscar a un experto para los detalles XD)
.

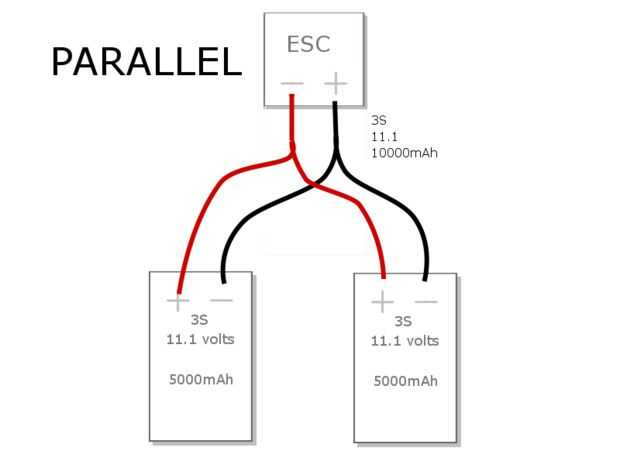

Paralelo es el + de una batería y el + de la batería de otra están enganchados hasta el - lado de la ESC y la - de una batería y el - de la otra batería están ambos enganchados hasta el + lado del ESC. (Véase diagrama ###) A diferencia de la serie, que combina voltaje tanto las baterías, cosechadora paralela 's sus amperajes (capacidad). Así que si alambré de 5000mAh las baterías en paralelo, 'crear' una sola 10000mAh batería. Esto es esencialmente el doble de capacidad de una batería de 5000mAh solo y por lo tanto, aumentará el tiempo de viaje en 100%
A diferencia del cableado en serie, usted puede atar con alambre tantas pilas como usted por favor sin perjudicar su ESC. Sin embargo, ser conscientes de dos cosas: porque se duplica el tiempo de ejecución, asegúrese de que su salida no calienta con este uso continuo largo. Combinar diferentes tipos de baterías, como LiPo NiMH o NiCD. Lipo debe estar cableado con LiPo, NiMH con NiMH y así sucesivamente.
.
Todo parece complicado, lo sé. Para ser honesto, no tengo el concepto de cableado paralelo/serie y cómo se diffred hasta mirar cómo puede cargar la batería entonces uno más a la vez en paralelo (no recomendado) y leer más sobre la LiPo dentro de.
No se preocupe si usted no recuerda o conseguir este material. Os dejo con este sitio de referencia rápida que realmente me ayudó y da información valiosa y la comprensión de Lipos, sus clasificaciones, tensión, vs paralelo, serie, cargadores y manera más entonces podría cubrir aquí! (después de todo, se trata de una revista de construcción, no un informe de ciencia; D)
http://www.rogershobbycenter.com/lipoguide
Léelo bien, le garantizo que no te arrepentirás!
