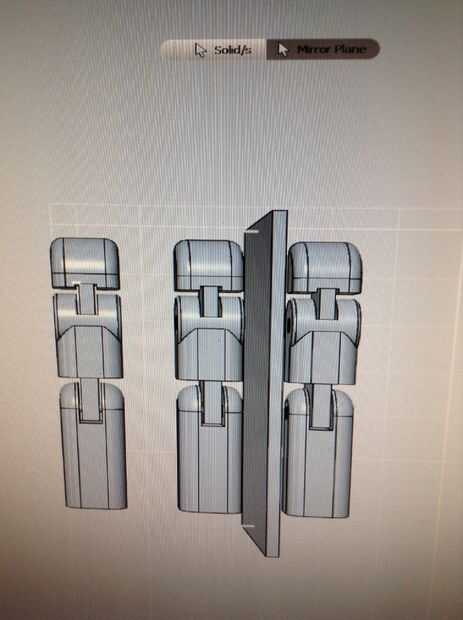

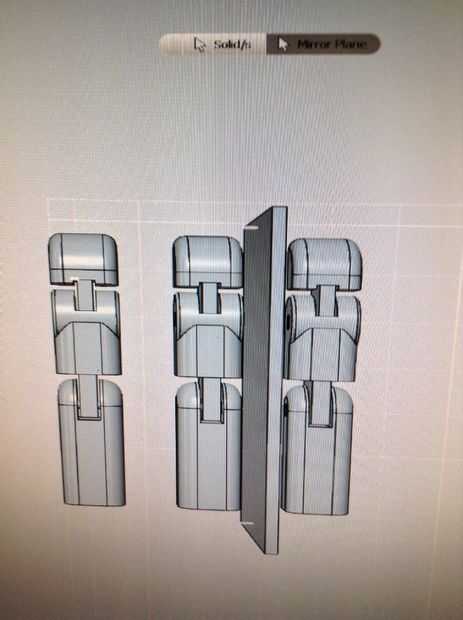

Paso 5: Parte 3 sección de extensión

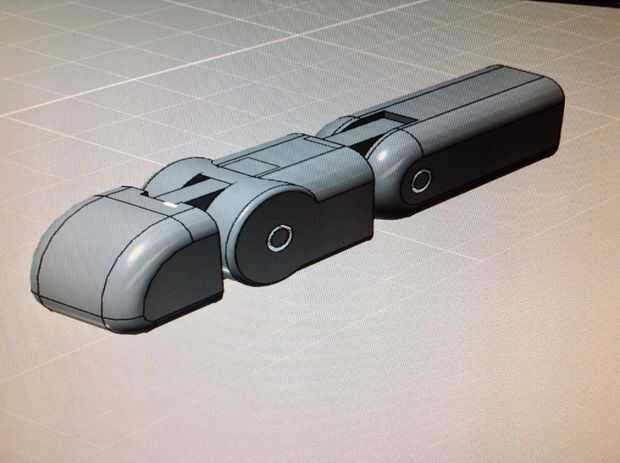

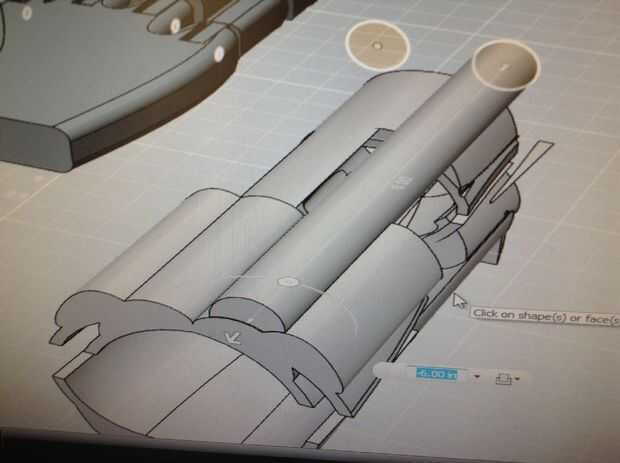

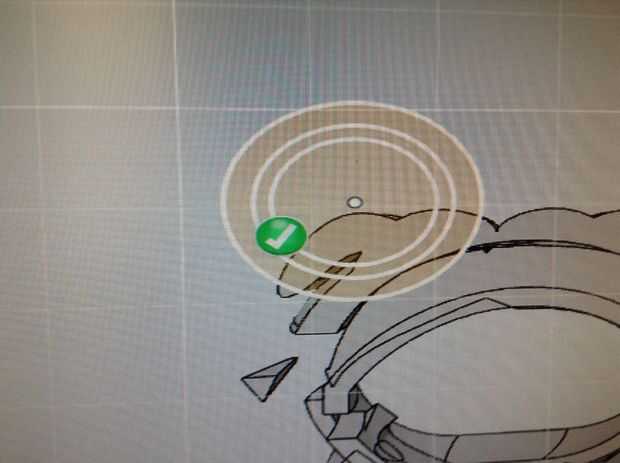

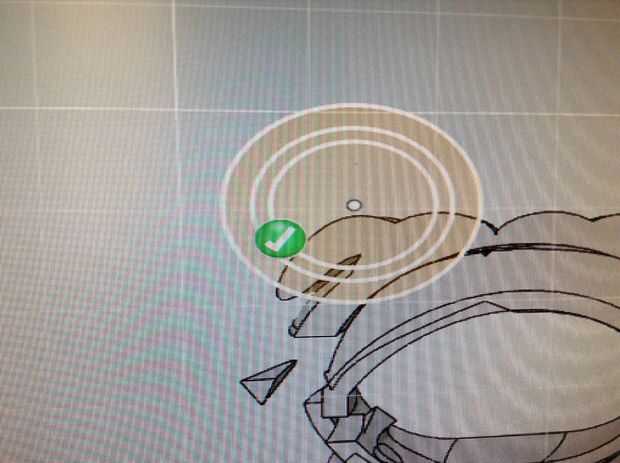

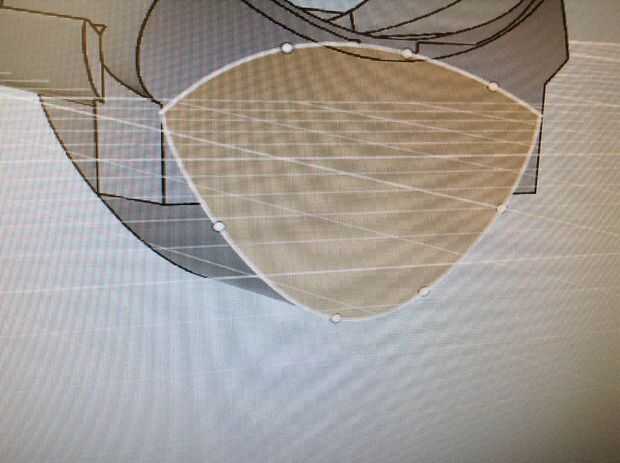

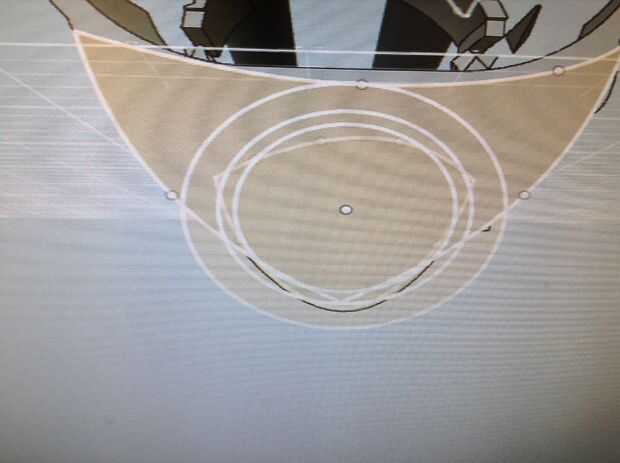

This parts porpoise is to extend the arm brace section to the hand part. Esto es sólo la guía de instrucciones para los dos cilindros superior, por lo que no hacen nada a la pieza inferior. Primero lo que quieres hacer es dibuja 3 círculos como se muestra en la imagen. El primer círculo debe ser alrededor de 8 pulgadas de diámetro. El círculo siguiente debe ser de 1 pulgada de diámetro. El círculo siguiente debe ser 1,6 pulgadas de diámetro. A continuación sacar los círculos. Tendrá que sacar a alrededor 8 pulgadas largas, o sin embargo de largo que es su ortesis de brazo. Recuerde que el medio círculo debe ser negativo poner espacio entre los otros dos. Utilizar las imágenes para guiarte. Hacer lo mismo en el otro lado del soporte del brazo.

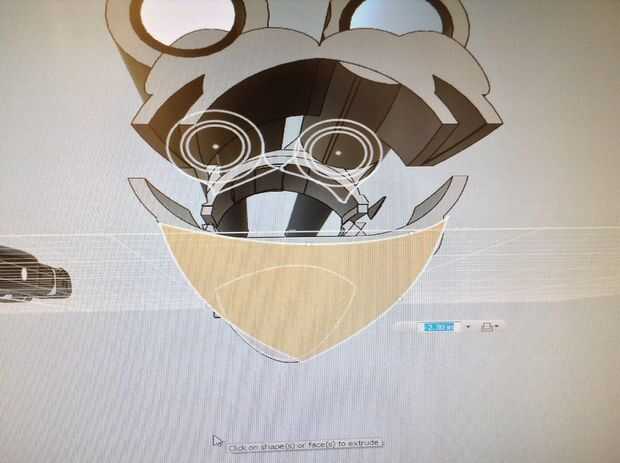

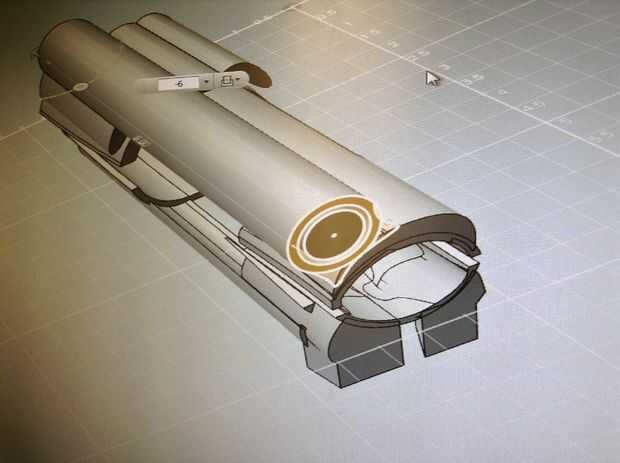

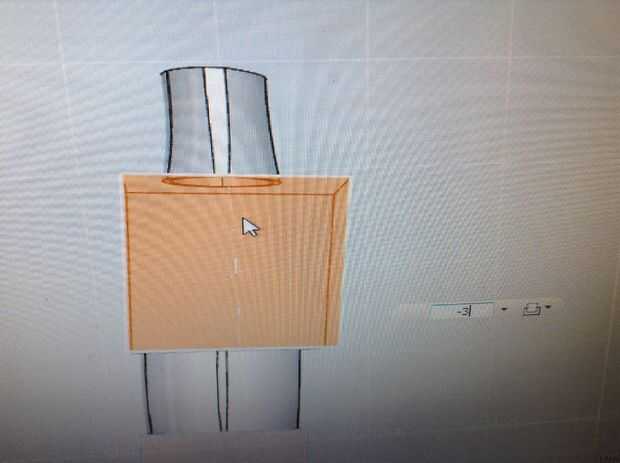

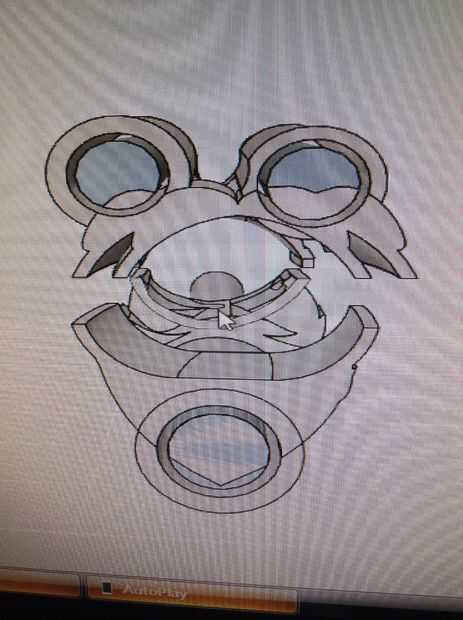

A continuación hacer uno en la parte inferior del aparato. Hacen de este modo que el círculo tiene un diámetro de 1 pulgada. Luego ajustar el tamaño de los otros 2 cilindros para que sean similares en la diferencia de tamaño como los mejores dos tubos. Saca este cilindro que es la misma longitud que el superior dos cilindros.

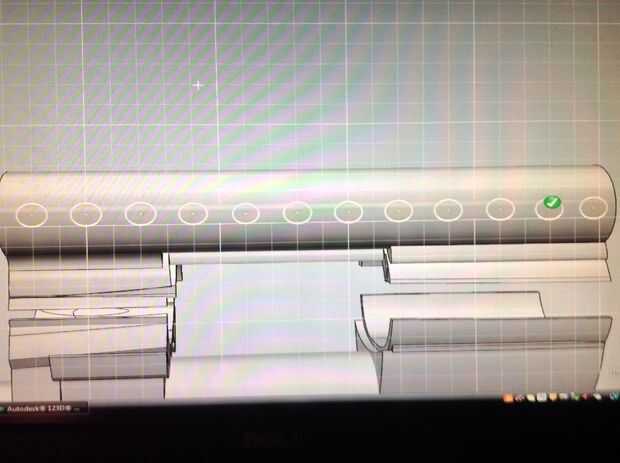

A continuación hacer 12 agujeros en el lado de cada uno de los tubos. Antes de esto retirar los cilindros interiores así que no habrá ningún agujero en esta pieza. El propósito de estos son para que usted puede ajustar cuánto tiempo se extiende. Hacer cada círculo tiene un diámetro de cerca de 6 pulgadas. Hacer esto a cada uno.

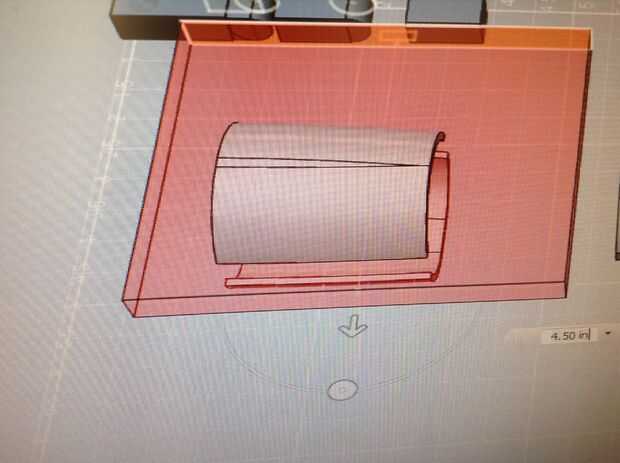

Luego sacan cada círculo por lo que hace un agujero a través de los cilindros. Asegúrese de que hay un agujero en cada uno de los cilindros de modo que usted puede poner un pin a través de él.

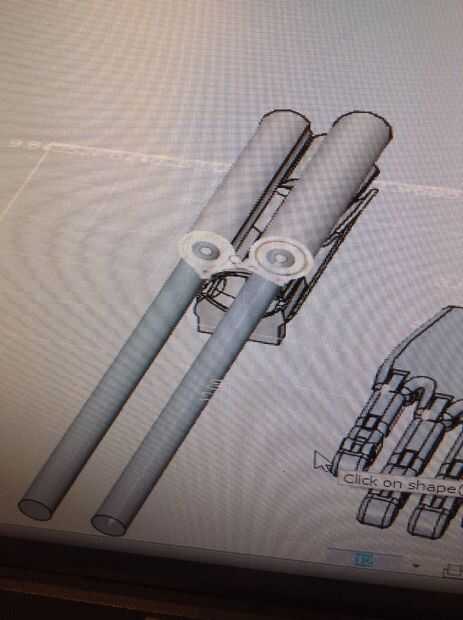

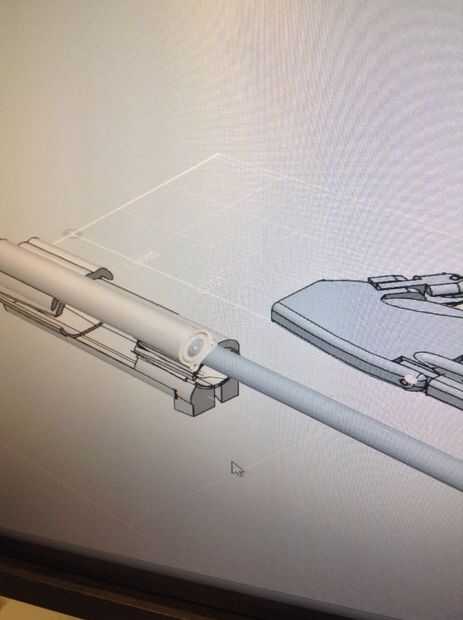

A continuación hacer dos cilindros.5 pulgadas de diámetro. Hacer cada uno de ellos.5 pulgadas más largos que el diámetro de cada uno de los cilindros más grandes para que se pueda pegar a través de cada uno de los tubos. En cada uno de los extremos del cilindro más pequeño que tiene un diámetro de.5 pulgadas hacen un orificio le permite a un palo un pin a través de él. Los pernos se me hace fuera del metal y sería mucho más lógicos no a 3D imprimir.
