El maniquí de fabricante Musical (3 / 13 paso)

Paso 3: Preparar los cables de alimentación

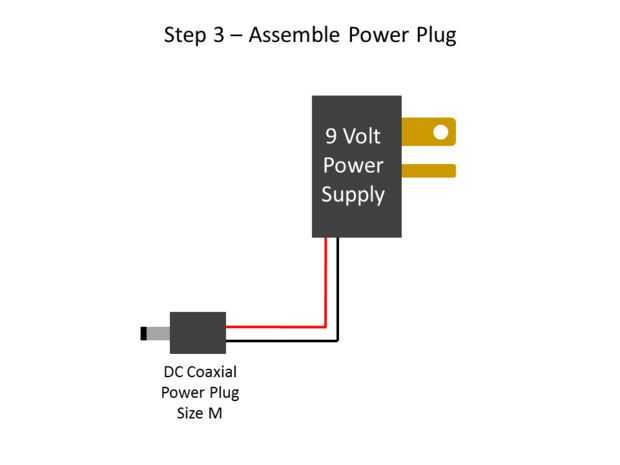

En este paso, se preparará la fuente de alimentación como se muestra en el diagrama.

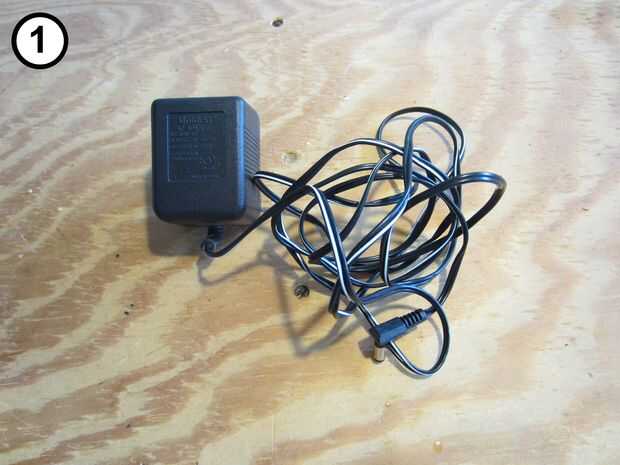

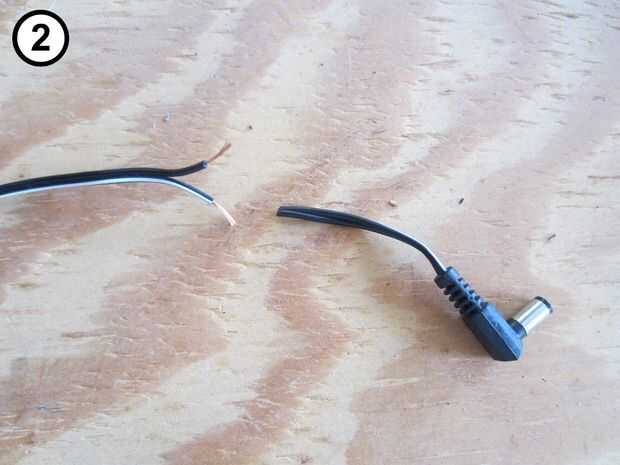

  1. Tomar la fuente de alimentación de 9 voltios (Foto 1) y corte el cable de alimentación (Foto 2).

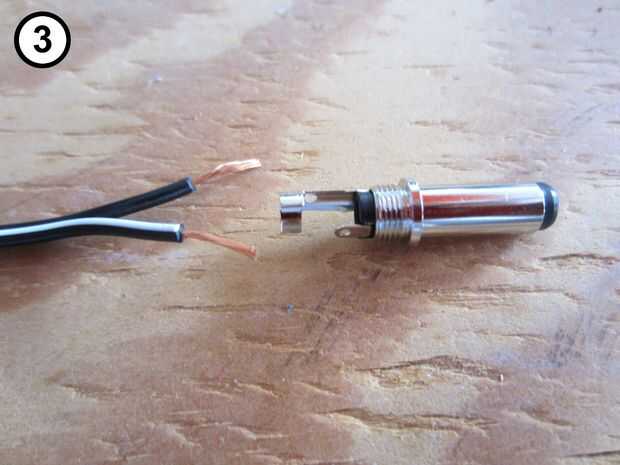

  2. Pele los extremos de los cables como se muestra en la foto 3. Generalmente el alambre con la raya es el cable positivo pero les recomiendo usar un voltímetro para comprobar la polaridad de los cables. Si la polaridad es incorrecta el circuito no funcionará y pueden dañarse el transistor y LEDs.
  3. Deslice la tapa de plástico para el enchufe en y abajo los cables antes de soldar.

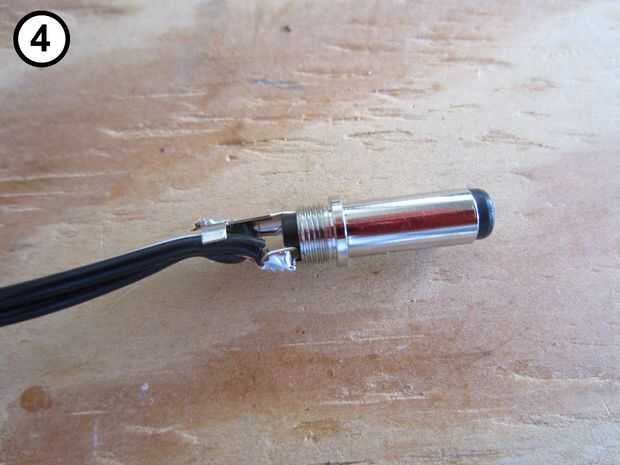

  4. Soldar el cable positivo con el cable corto de enchufe y soldadura el cable negativo (tierra) al cable largo del enchufe (foto 4).

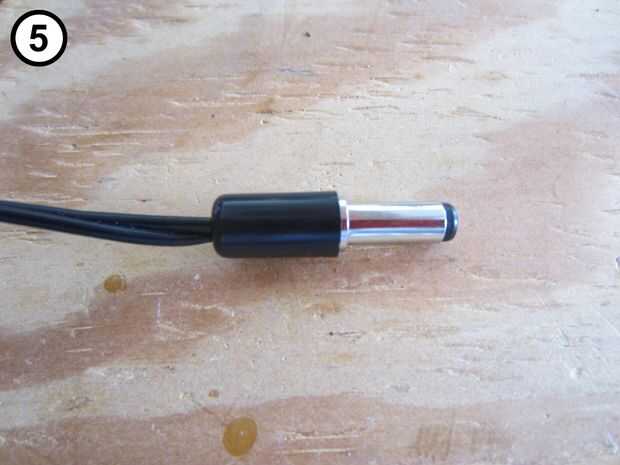

  5. Deslice la cubierta de plástico del enchufe hasta el tapón y atorníllelo en la (Foto 5).
