El maniquí de fabricante Musical (8 / 13 paso)

Paso 8: Conecte el conector de alimentación

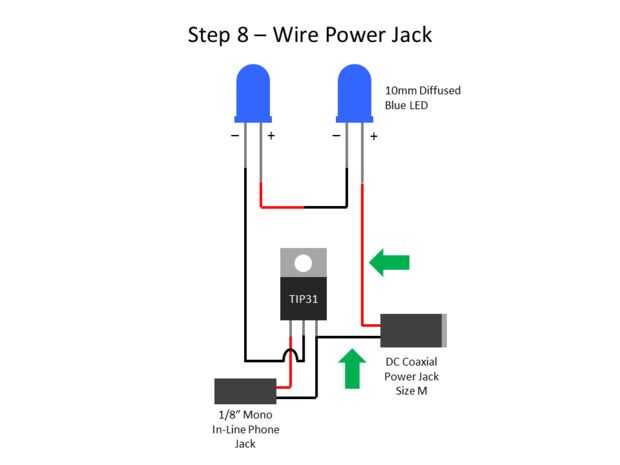

En este paso el la toma de corriente se conectará al TIP31 transistor como se muestra en el primer diagrama.

  1. Corte una 1/2" tubería del encogimiento del longitud de calor.

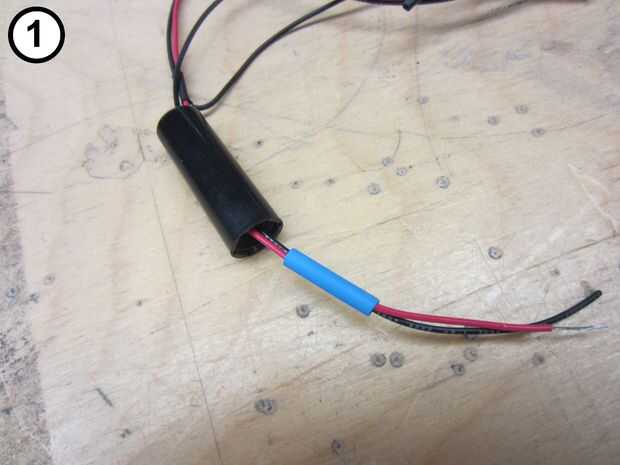

  2. Desenrosque la tapa de plástico para la toma de alimentación y deslice que tubería del encogimiento y el calor sobre el cable negro conectado a la delantera derecha en el transistor y el cable rojo del LED (Foto 1).

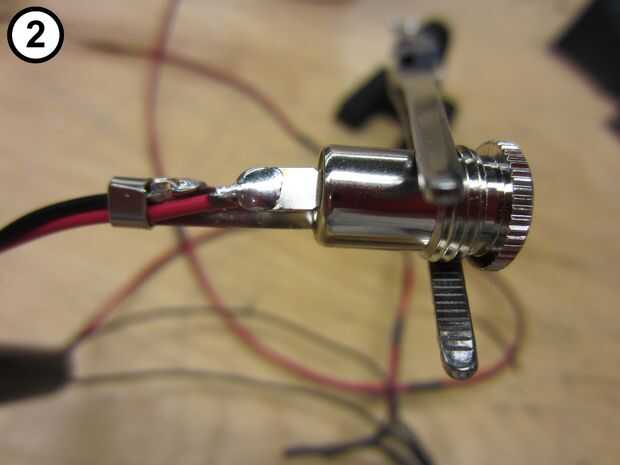

  3. Conecte el cable rojo al terminal corto del centro de la toma de corriente y conecte el cable negro al terminal largo. La soldadura de los cables (Foto 2).

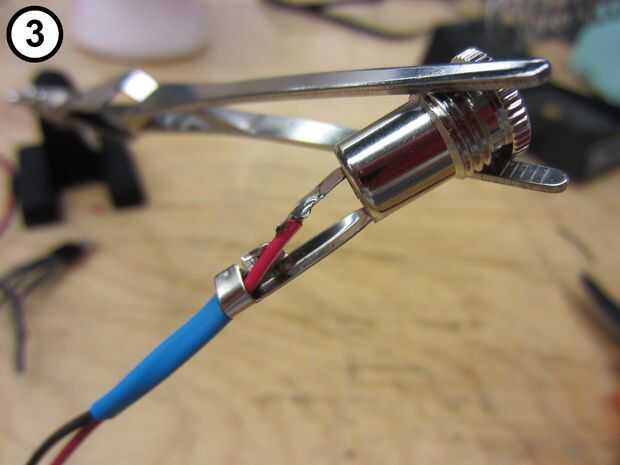

  4. Doblar el metal lengüetas sobre el gato para sujetar los cables en su lugar y mover el calor hasta el final de la toma de la tubería del encogimiento y encogen (Foto 3).

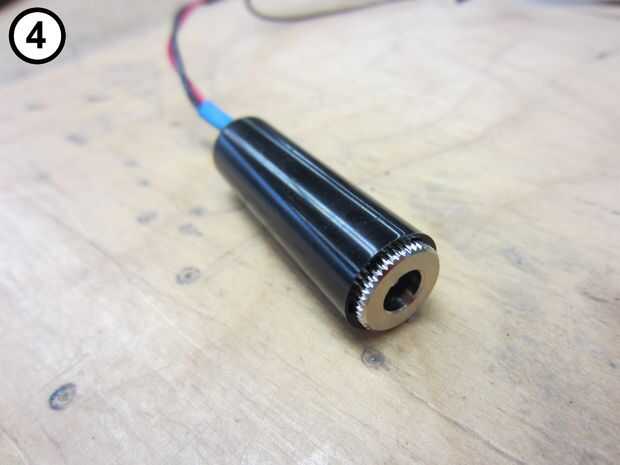

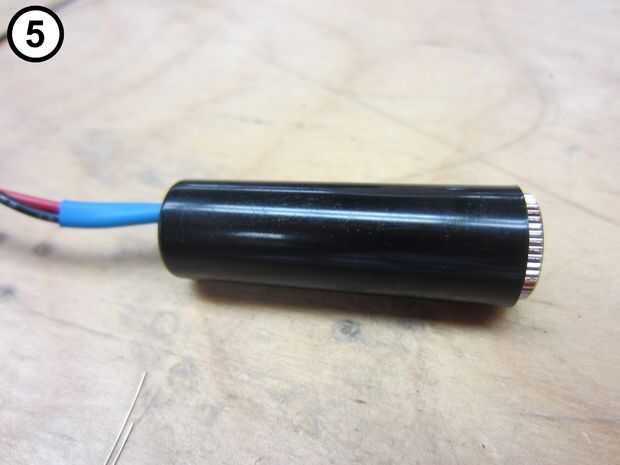

  5. Tornillo de la cubierta de plástico sobre la toma (fotos 4 y 5).
