El Manual oficial de ZeGoBeast - la base (6 / 6 paso)

Paso 6: Opcional: Añadir el resorte

Me paso

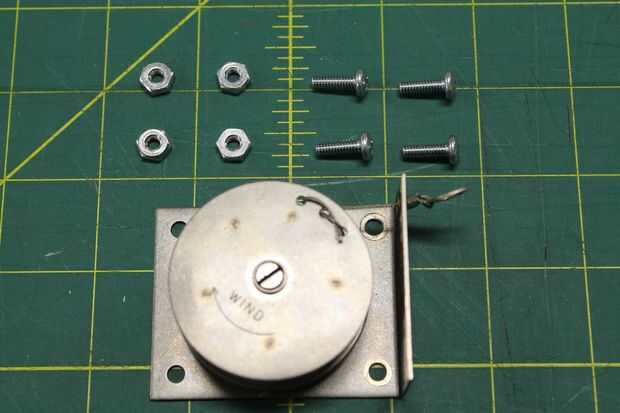

Se reúnen las siguientes partes:

• 1 x resorte de fuerza constante
• 4 x 1/2" tornillo de cabeza troncocónica 8-32
• Tuerca hexagonal 4 x 8-32

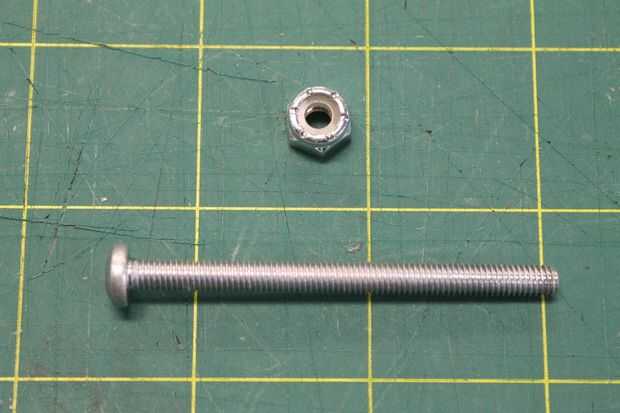

• 1 x 2 1/2" tornillo de cabeza troncocónica 10-32
• 1 x 10-32 tuerca de seguridad inserto de Nylon

Paso II

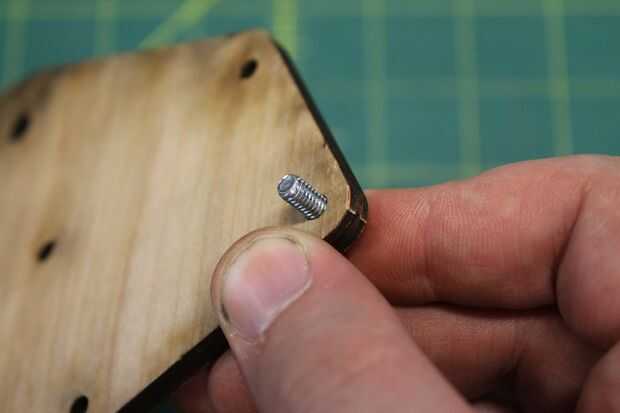

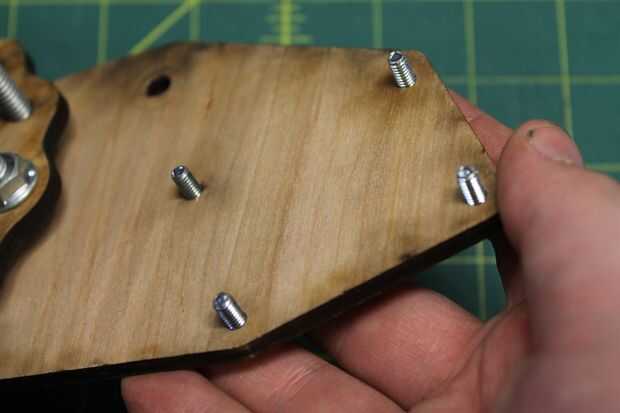

Inserte los pernos a través de la abrazadera de la base con resorte de montaje, asegurándose que los tornillos están apuntando hacia adentro, hacia el núcleo interno.

Paso III

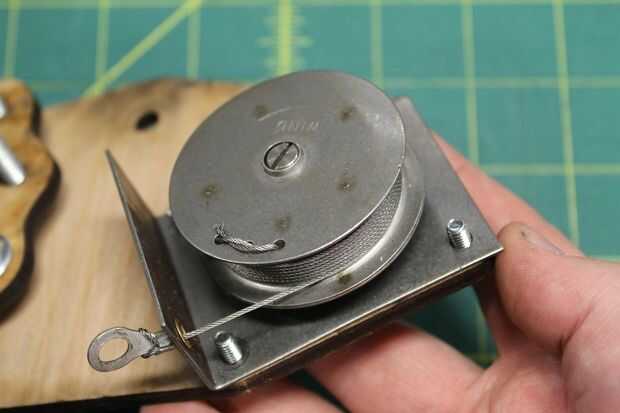

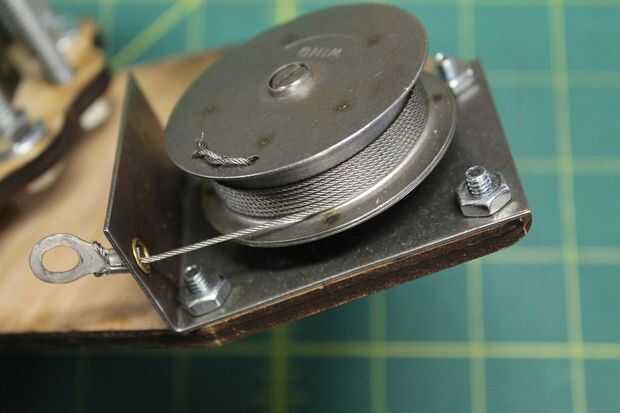

Coloque el resorte sobre los pernos y asegúrelos con las tuercas hexagonales de 8-32. Si el soporte de base con montaje de resorte y el resorte están orientado correctamente, el cable del resorte debe ser en línea con el borde inferior de la base interna.

Paso IV

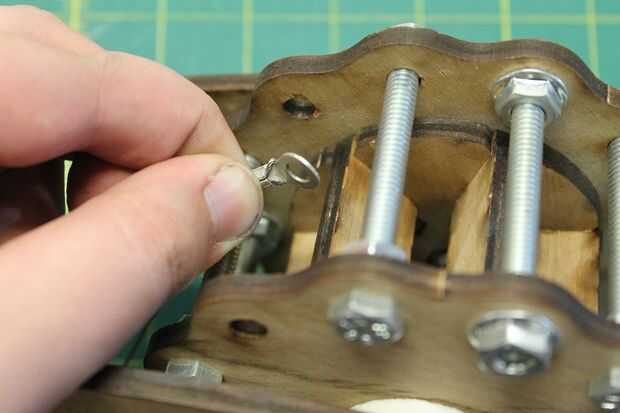

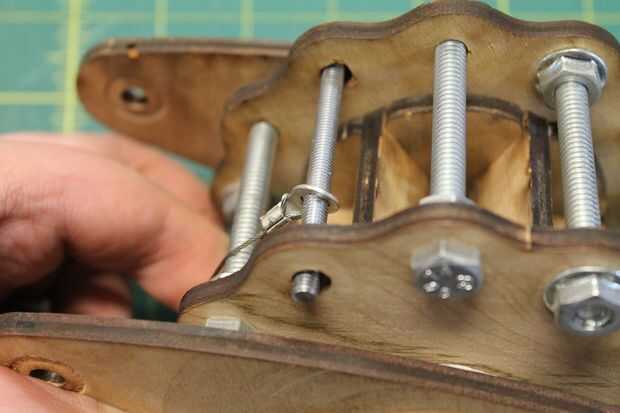

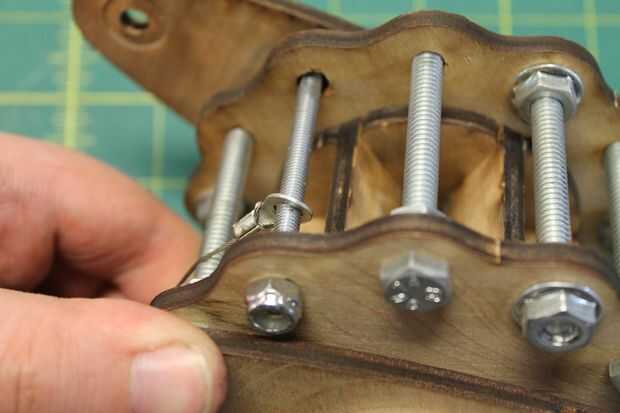

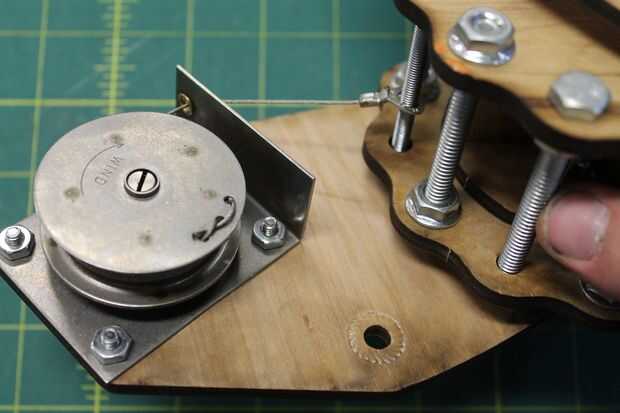

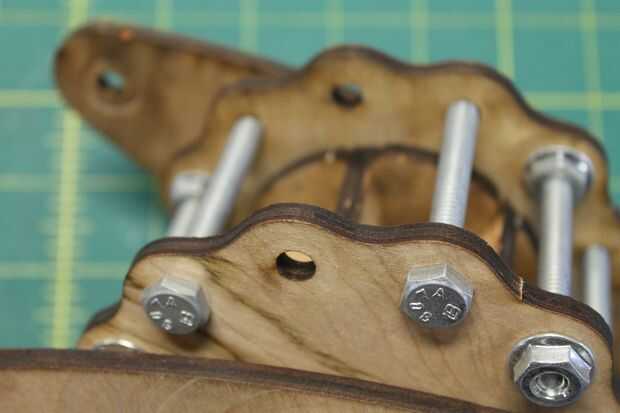

Uno de los 2 1/2" 1/4-20 Hex pernos Retire el núcleo interno (elegir uno que no, las placas de base externa). No tire del cable de resorte para que ese lazo se coloca sobre los nuevos agujeros en el núcleo interno. Ahora, utiliza 2 1/2" perno de cabeza de Pan 10-32 para reemplazar el perno hexagonal y conectar el cable del resorte en el núcleo interno. Use la tuerca de seguridad inserto de Nylon de 10-32 para asegurar en su lugar.
