Paso 2: Reunir las piezas y herramientas
Primer paso: asegurarse de que todo lo que necesitas es todo allí.
Para cada etapa, debe ser 13 componentes de corte por láser y 18 piezas de hardware:
- Lado-dependiente (etiquetado R o L)

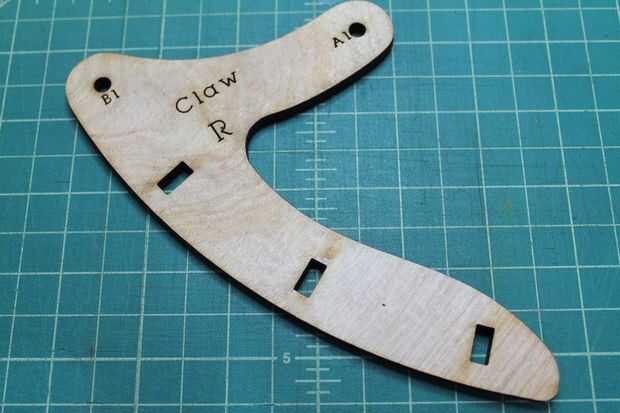

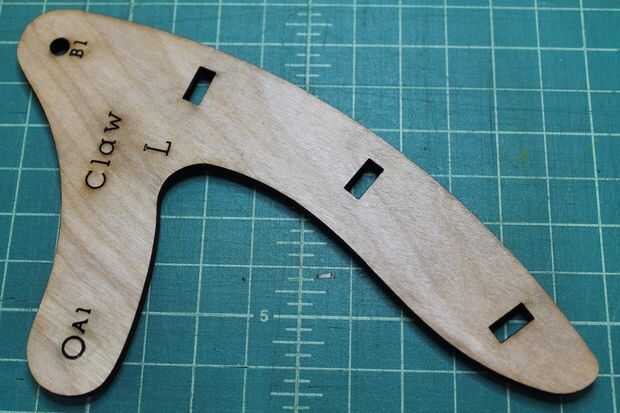

- 1 x garra

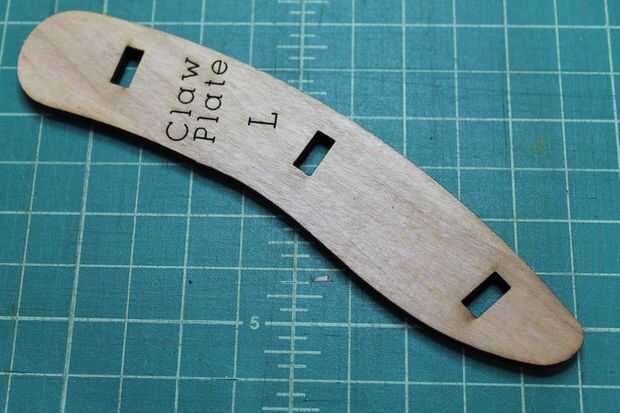

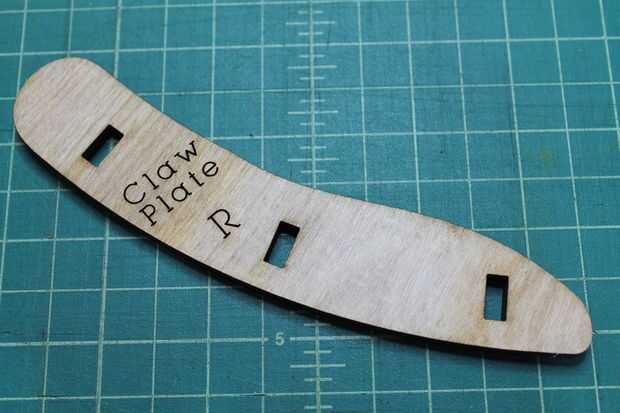

- 1 x placa de la uña

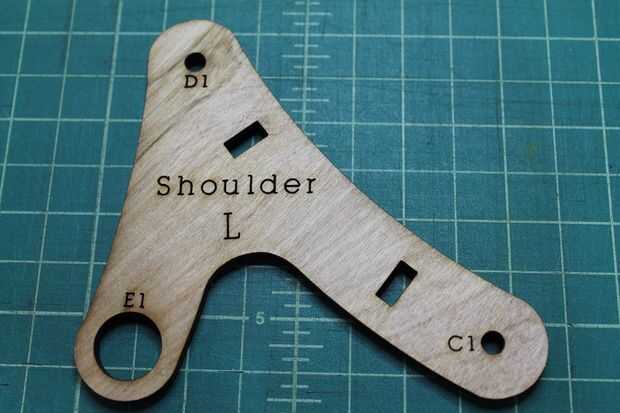

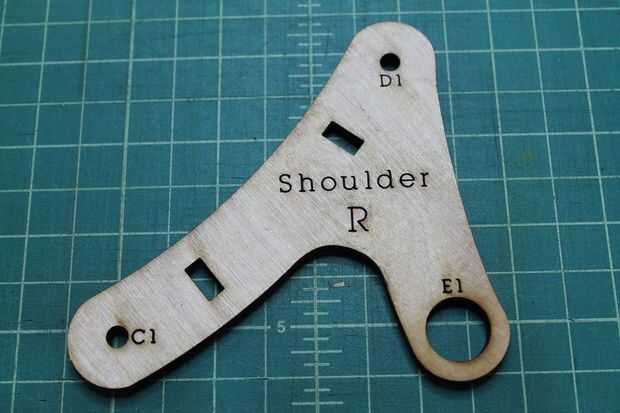

- 1 x hombro

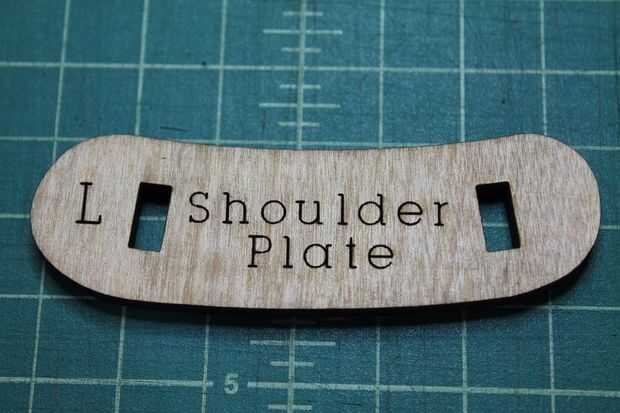

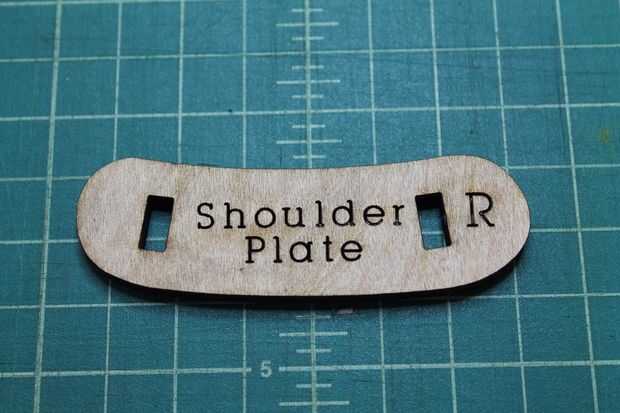

- Si la placa de 1 x

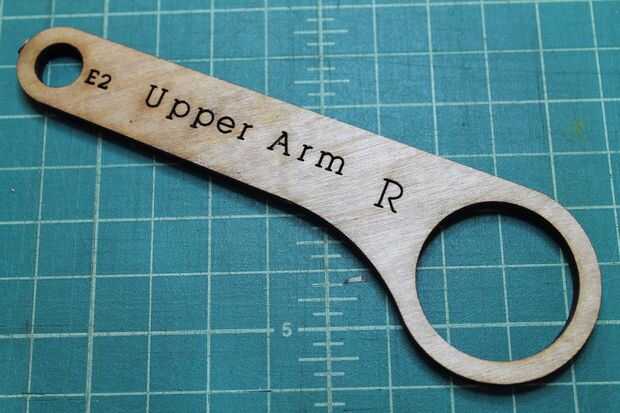

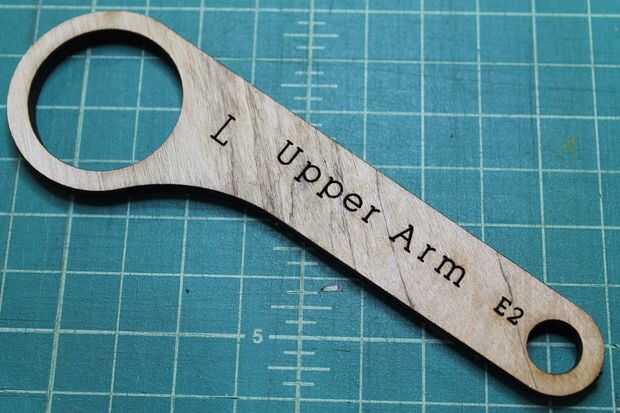

- 1 x brazo

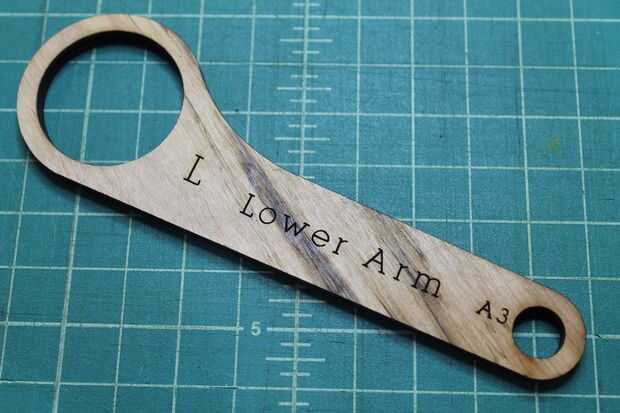

- 1 x brazo inferior
- Universal

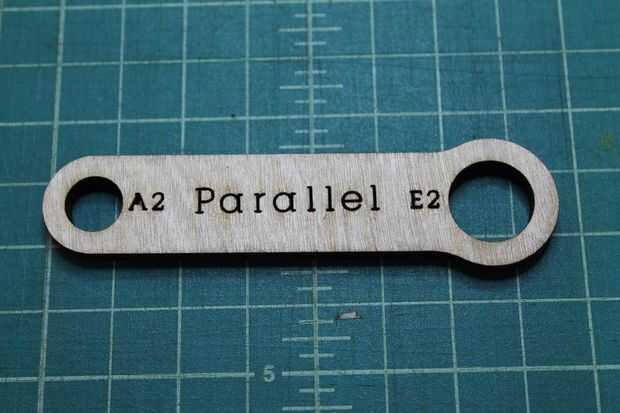

- 1 x paralelo

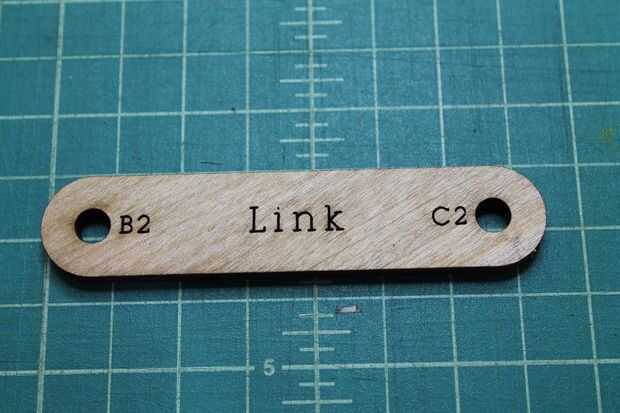

- 1 x Link
- 5 puntales x (no etiquetados)
- Hardware
- 5 x Cojinetes pequeños (685-ZZ)
- 2 x cojinetes grandes (R4-2R)
- 1 x 7/8" perno (10-32)
- 3 x 3/4" perno (10-32)
- 4 x 10-32 tuercas (10-32)
- 9 x arandelas de Nylon (. 194"x.375"x.032 ")
Otra vez, hay 8 piernas total, así que dejar de lado esta cantidad para cada pierna como ayudarte a ti mismo organizarse.
Para las herramientas, esto es lo que necesitaremos:
- Un martillo
- Una llave hexagonal de 3/8"
- #1 destornillador de cabeza Phillips
- WD-40 (o algún otro lubricante a base de aceite)
Para esta parte del manual que sólo nos va centrando en el lado de L, pero sólo se aplican los mismos pasos, pero duplicada, para el lado de R.
