Paso 3: hombro
La primera pieza que voy armar es el hombro. Este es uno de los componentes más importantes para proporcionar estabilidad y transferencia de energía desde el cigüeñal, ya que es la única pieza que se conecta a la varilla de soporte y uno de los brazos.
Me paso

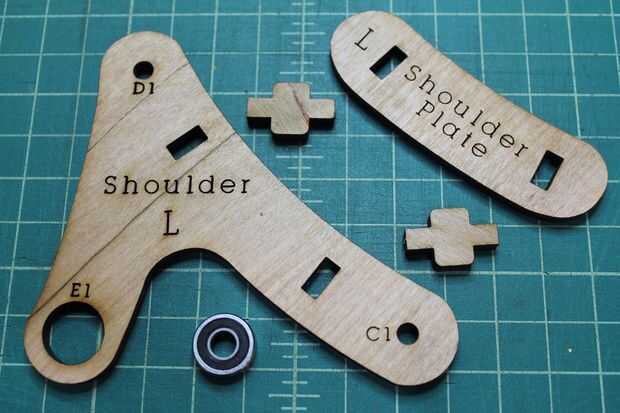

En primer lugar, se extienda a todas las piezas que necesitará:
- 1 x hombro
- 1 x placa de hombro
- 2 x puntales
- 1 x cojinete grande
Paso II

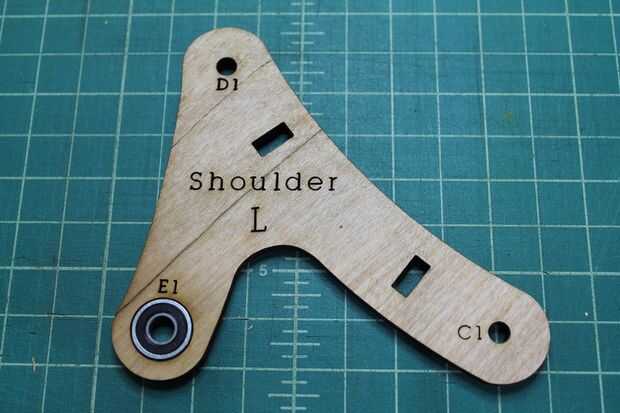

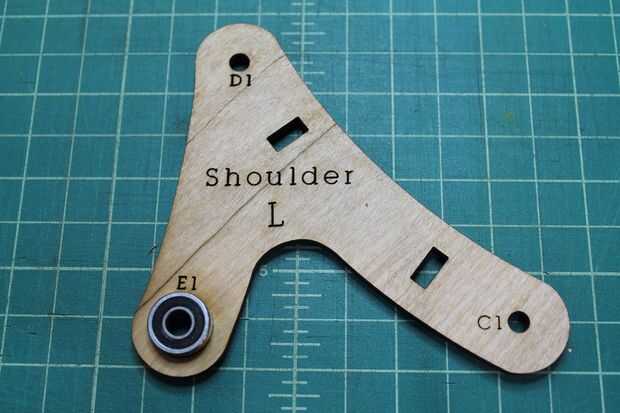

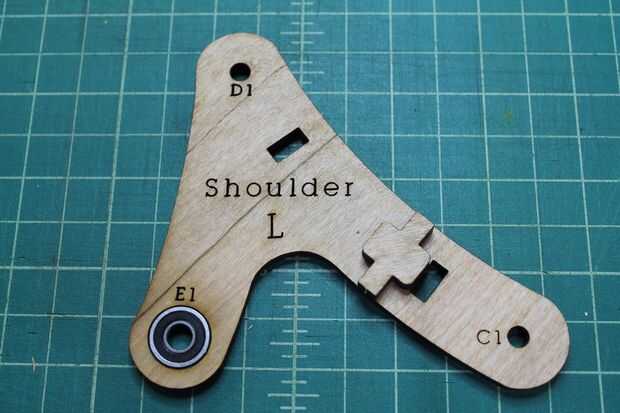

Con la inscripción mirando hacia usted, empuje el cojinete grande en cuanto a en el hombro (marcado E1) a mano. Una vez que se asiente, utilizar el martillo para golpear con la superficie de la madera. Asegúrese de que no hay un lado del rodamiento está pegando más que los otros.

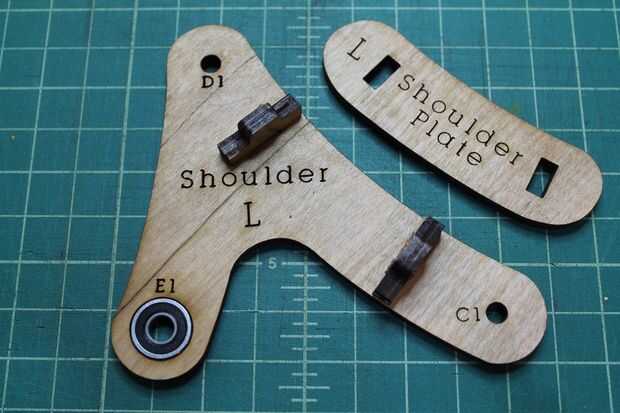

Paso III

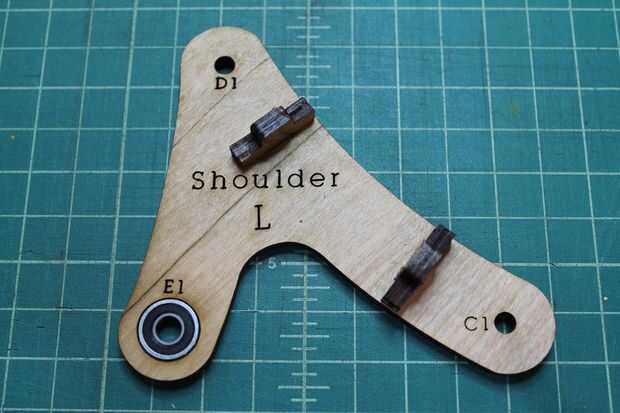

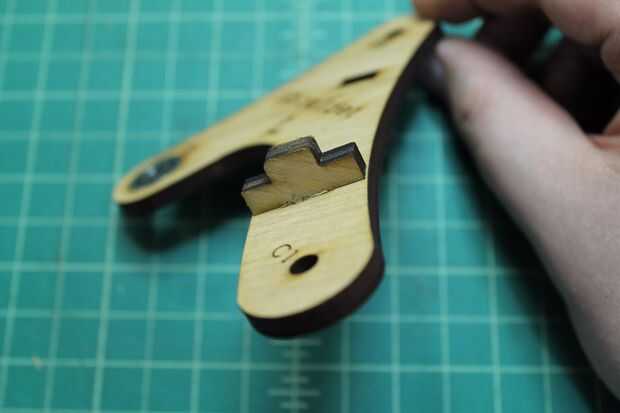

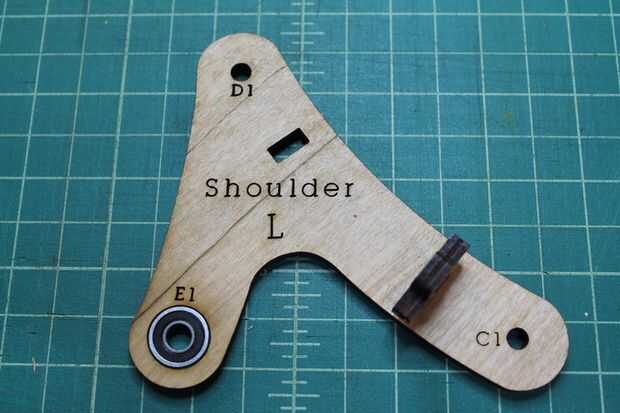

Uno de los puntales del gancho agarrador y coloque sobre uno de los agujeros rectangulares en el hombro. Estas son un ajuste apretado, así que necesitarás para el puntal y posicionamiento para asegurarse de que está orientado directamente hacia arriba y hacia abajo. Una vez que estamos seguros con él en lugar, utilizar el martillo para golpear hacia abajo el resto del camino. Las dos bridas que sobresale de los lados de la costilla deben quedar plano con la superficie del hombro. Repita con el otro agujero.
Paso IV

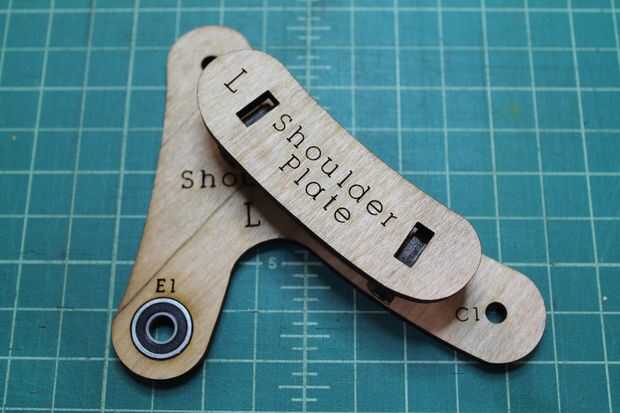

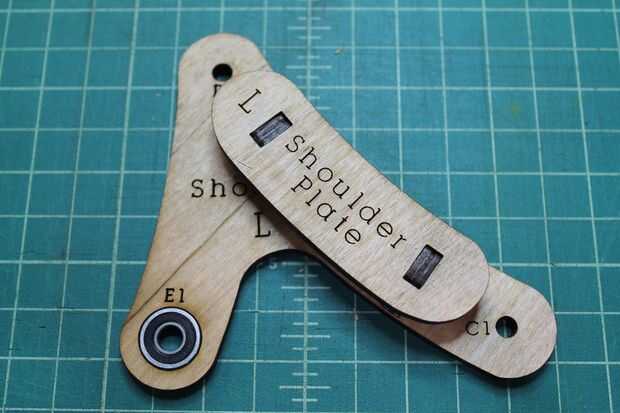

Coloque la placa del hombro para que cada uno de los agujeros rectangulares se encuentra justo por encima de las costillas en el hombro. Golpee ligeramente a cada lado de la placa debe por encima de las costillas hasta que se asiente ligeramente. Entonces utilizar el martillo para golpear la placa debe en el resto de la Asamblea de hombro, asegurándose de que a fuerza de alterna entre los dos lados del balance la placa debe para que quede alineada con los puntales en el otro lado.
