Paso 5: Montaje de A1 + A2 + A3
Esto es donde realmente empezamos metiendo la Asamblea real de la pierna. La forma de estas piezas están diseñadas, cada una de las letras representan un punto compartido, y los números representan la posición de la tabla. Así Z1 obtiene colocado hacia abajo, entonces Z2 y Z3. Esta manera, la única cosa que necesita hacer un seguimiento de es piezas R y L que son del mismo lado.
Nota: Para el resto de la unidad de pata, asegúrese de que todos los lados con letras de los componentes se enfrentan a como se está construyendo. Esto le impide construir cosas opuesto forma/espejo de cómo supone que para ser.
Me paso

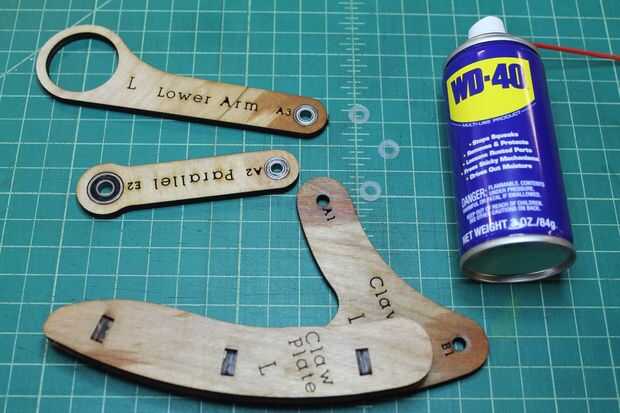

Reunir sus partes:
- 1 x brazo inferior
- 2 x cojinete pequeño
- 1 x paralelo
- 1 x cojinete grande
- 1 x conjunto de garra
- 3 x espaciadores de Nylon
- 1 x 7/8" tornillo
- 1 x tuerca
Paso II

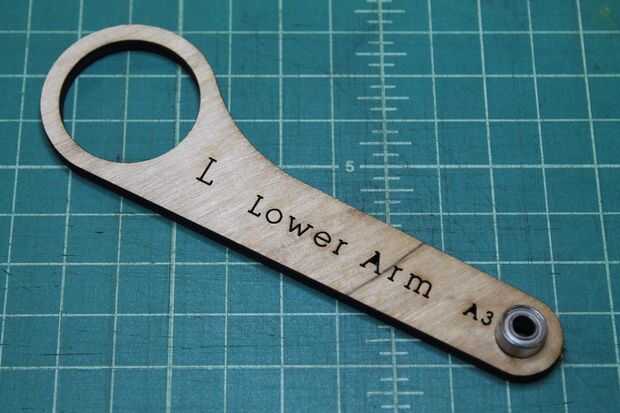

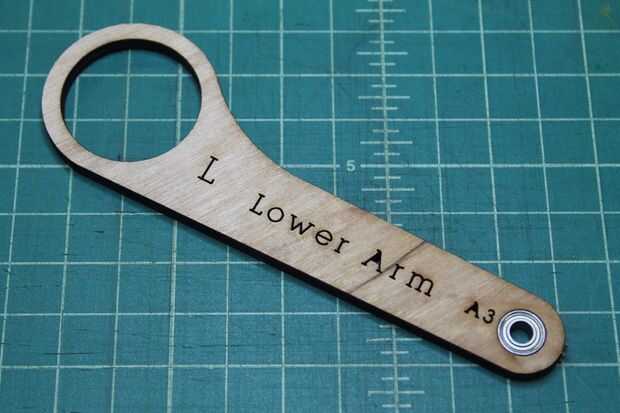

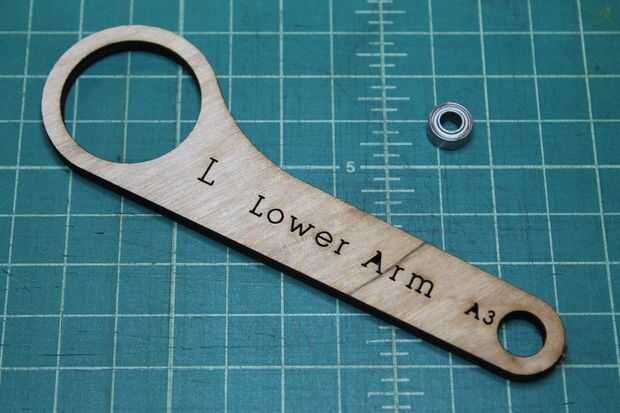

Vamos a tomar un pequeño rodamiento y presione en el antebrazo con la mano, luego terminar el trabajo con un martillo.
Paso III

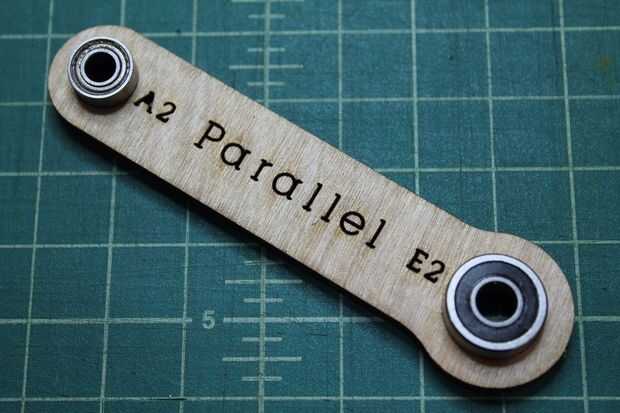

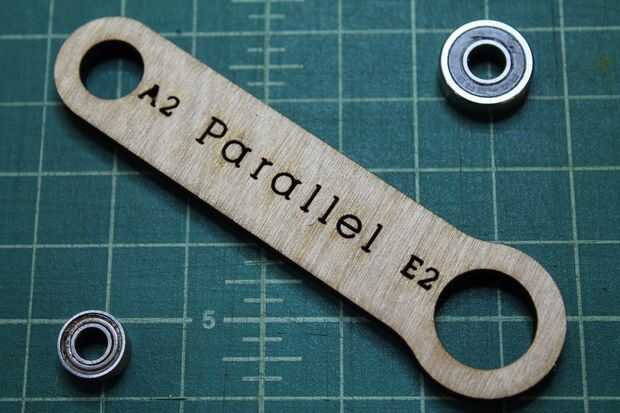

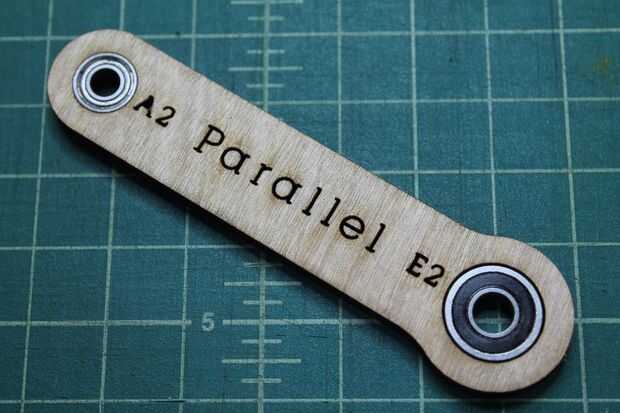

Para el paralelo, tomar una grande y pequeña del cojinete y presione en los orificios apropiados. Uso el "asiento ligeramente > libra en" enfoque.
Paso IV

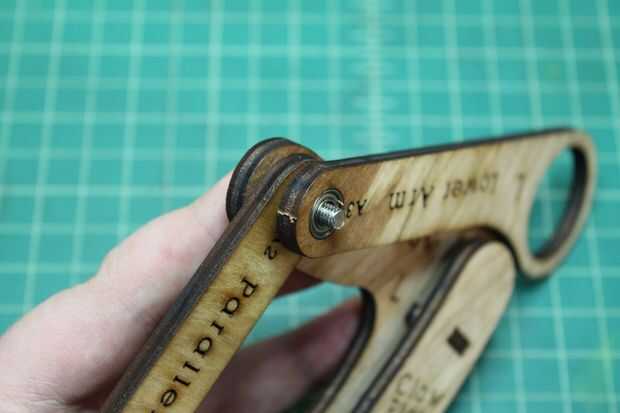

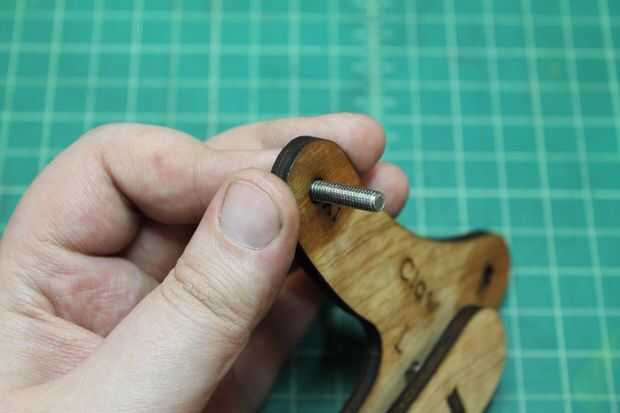

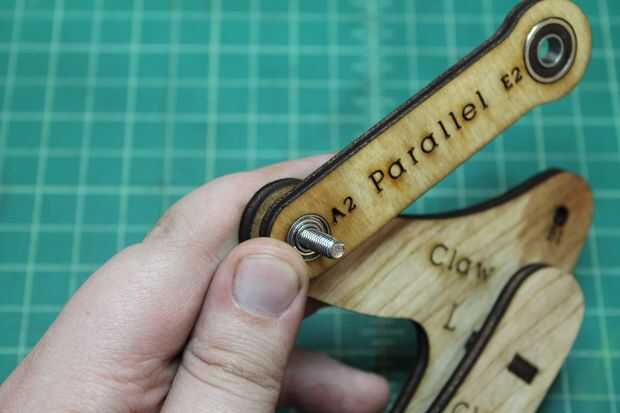

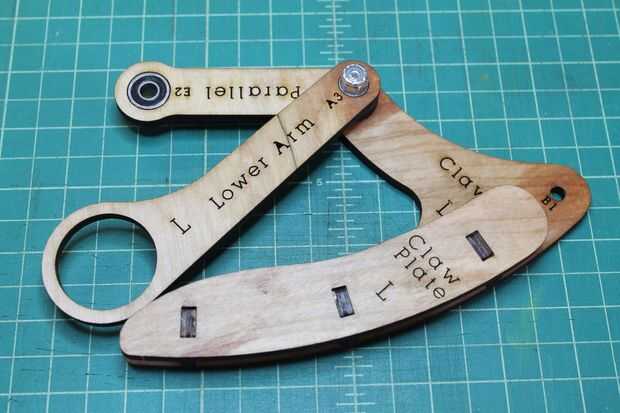

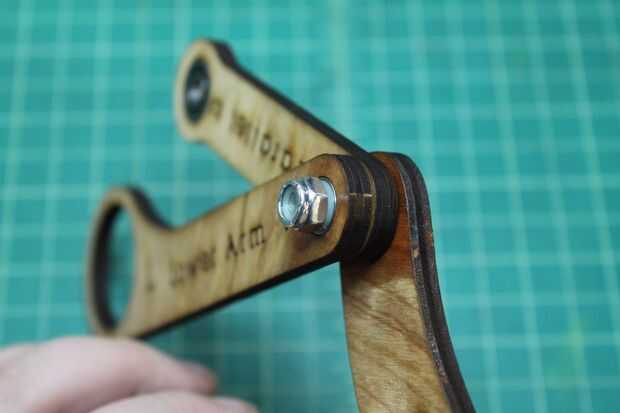

Tome el 7/8" tornillo y empuje a través del orificio marcado A1 de la parte trasera (no Letras) en la parte delantera (con letras). A continuación, lugar uno de los espaciadores de Nylon sobre el perno, seguido de la URL a través del orificio marcado A2. Deposite otra espaciador de nilón, seguido por el brazo inferior por el agujero marcado A3. Por último, coloque el espaciador de Nylon otro spray algunos WD-40 entre cada una de las piezas de madera contrachapada a lo largo de los pernos e instale la tuerca de bloqueo.
Paso V

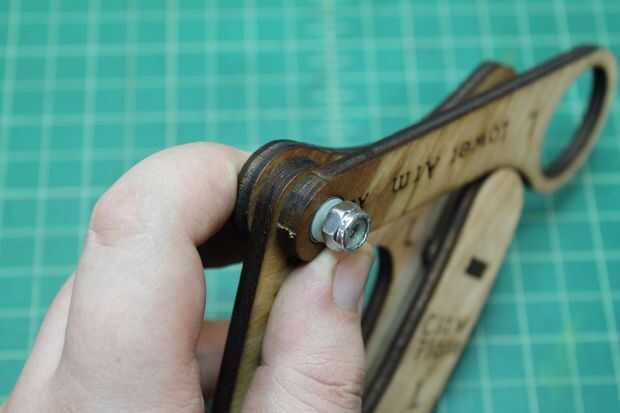

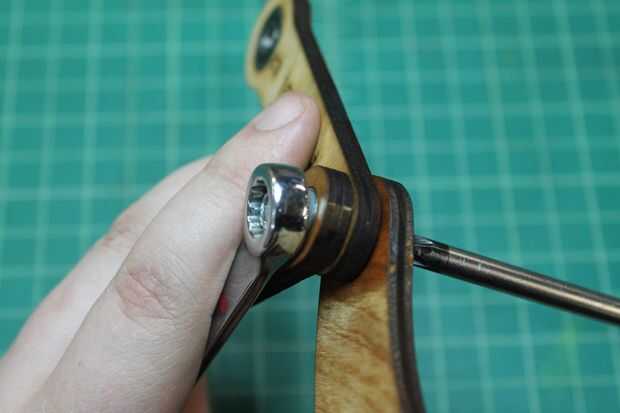

Esta es la parte donde la paciencia y el tacto entra en juego. El apriete de la tuerca de ajuste es una de las partes más importantes de conseguir su ZeGoBeast para moverse bien. Cualquier una pierna con una tuerca que es demasiado apretado o demasiado perder puede afectar la sensación de la máquina entera.
Lo que usted está apuntando por aquí es el equilibrio entre rigidez y suavidad. Cuando usted apriete la tuerca, primero quiere asegurarse de que la aplicación de cualquier fuerza de flexión a lo largo de la pierna es libre de bamboleo. Si sientes moverse las piezas en el tornillo, entonces no es lo suficientemente apretada. Una vez que se logra, ahora usted puede aflojarla hasta el punto donde cada uno de los componentes puede girar sobre el perno bajo su propio peso sin perder rigidez, que es punto de partida. Si usted puede conseguir este derecho, usted ahorrará un montón de problemas más adelante.
