El Manual oficial de ZeGoBeast - unidad de pata (6 / 9 paso)

Paso 6: Montaje B1 + B2

Me paso

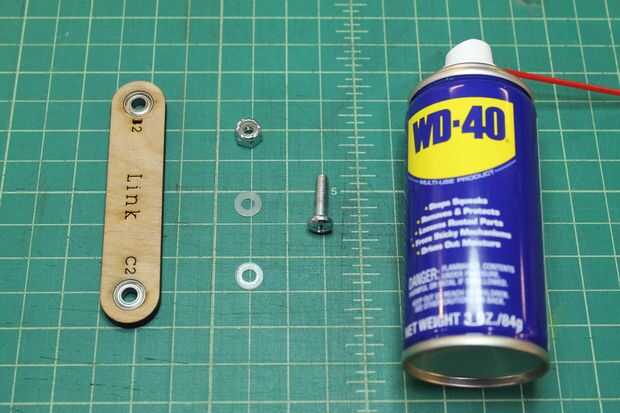

Aquí están las piezas que necesitará:

• 2 x pequeños rodamientos
• 1 x Link
• 1 x 3/4" perno
• 2 x separadores de Nylon

Paso II

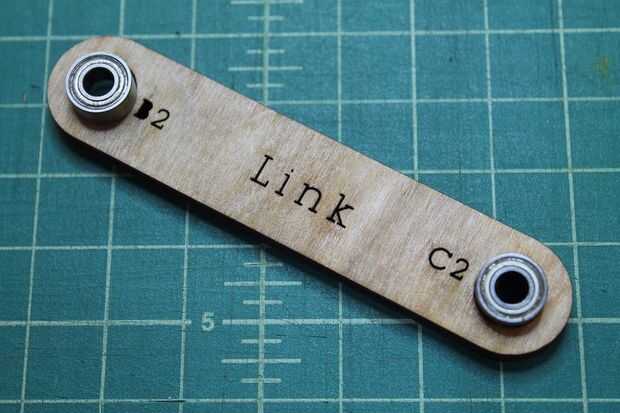

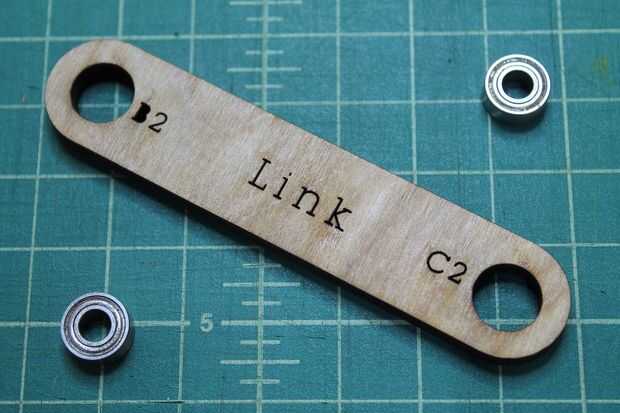

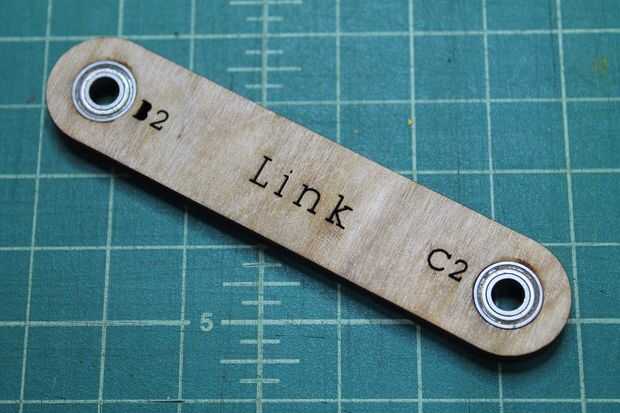

Tomar el enlace y dos rodamientos pequeños - usar su martillo para asentar ligeramente, luego libra los cojinetes en los dos agujeros designados. Una vez más, recuerde que la orientación de escritura arriba, lejos de la superficie de la mesa.

Paso III

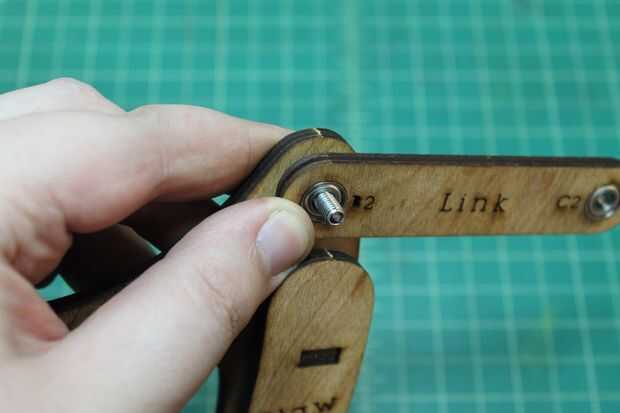

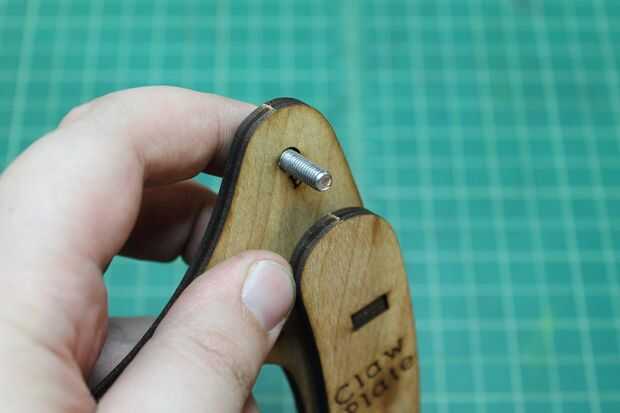

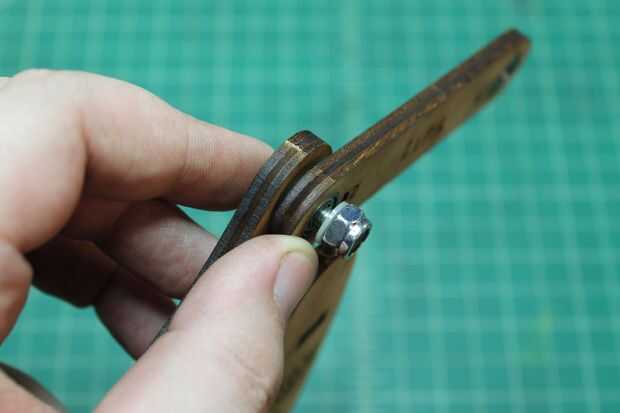

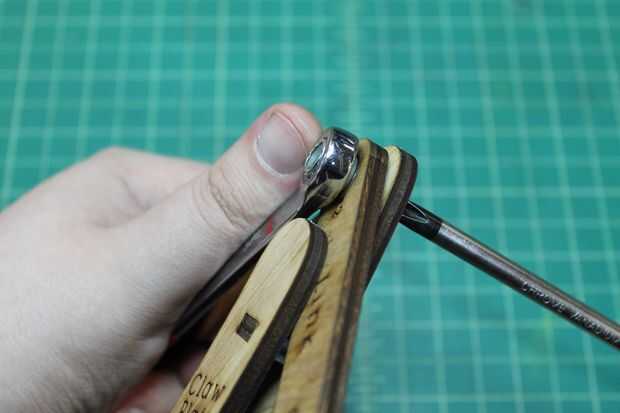

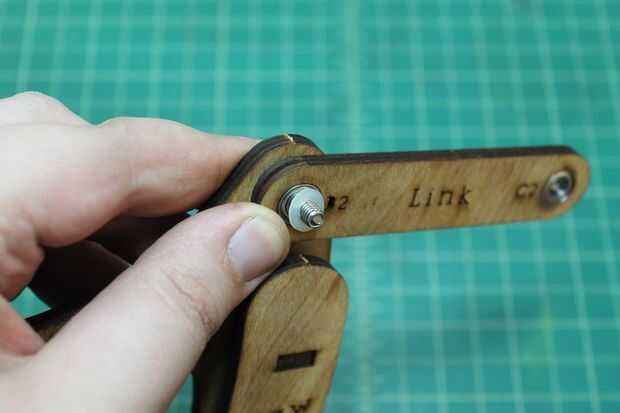

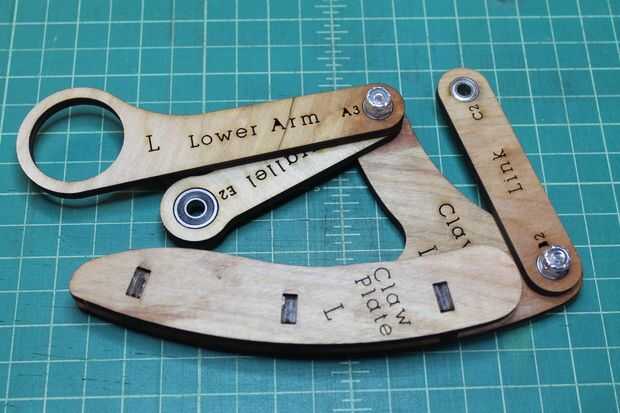

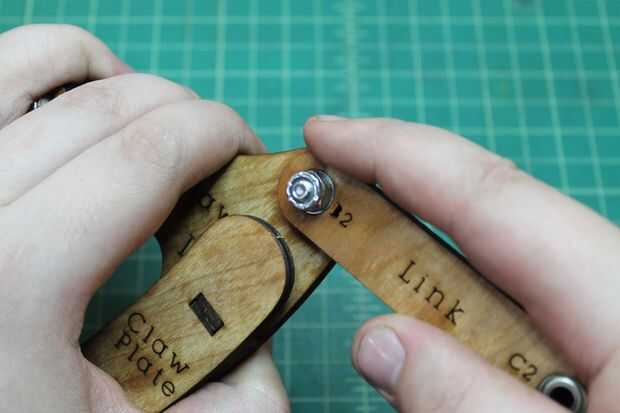

Tomar el conjunto del paso anterior e Inserte el perno de 3/4" de la parte posterior de la Asamblea de la garra hacia el frente a través del agujero B1. Como antes, vas poniendo un espaciador de Nylon entre cada uno de la madera las piezas, que inserte uno aquí. A continuación, poner el enlace usando el orificio B2 e instale a otro separador. Por último, rociar algunos WD-40 entre los trozos de madera e instale la contratuerca usando la misma escala de tirantez como antes.
