EL más simple iPod / iPad / circuito de cargador de iPhone (2 / 4 paso)

Paso 2: La conexión

Más adelante voy a hablar de una manera incluso más fácil de hacer esto... pero por ahora...

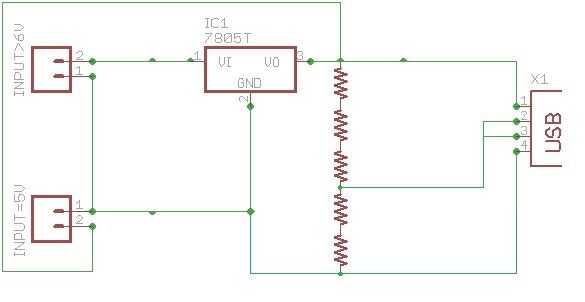

Conecte todas las resistencias en serie.

Conecte un extremo a la GND de la USB y la otra a 5V.

Conecte al cruce entre resistencia 2 y resistencia 3 (contando de GND) a la D + y D-del USB.

Eso es todo. Si pones 5V en el USB, teléfono de apple u otro dispositivo de ahora verás como cargador válido.

Si su fuente es una batería, usted necesitará ponerlo primero a través de un regulador de 5V y que la salida del regulador de 5V en el enchufe USB.

Si lo desea, puede poner entradas separadas para 5V y 6 + V (la entrada de 5V saltándose el regulador).
