Paso 3: Eso es todo - excepto, podemos hacerlo más simple todavía

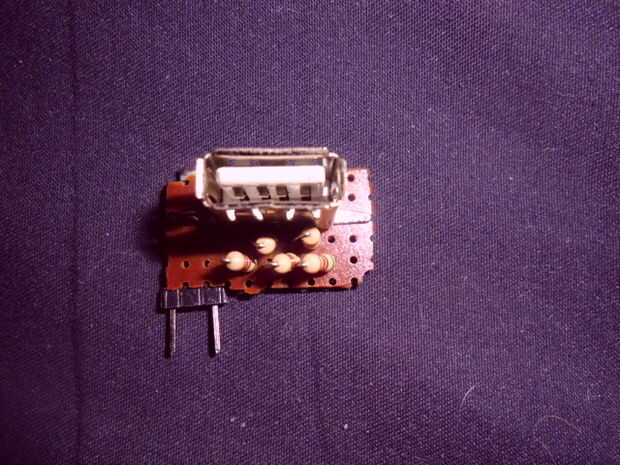

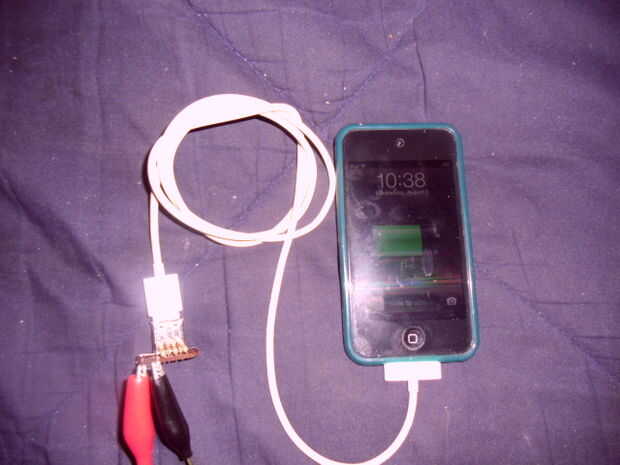

Hice una rápida y sucia para probar el concepto, y funciono en mi iPod y un iPad que tengo en reparaciones.
No tengo un 7805, así que utilicé un regulador de 5V 1117 SMT.

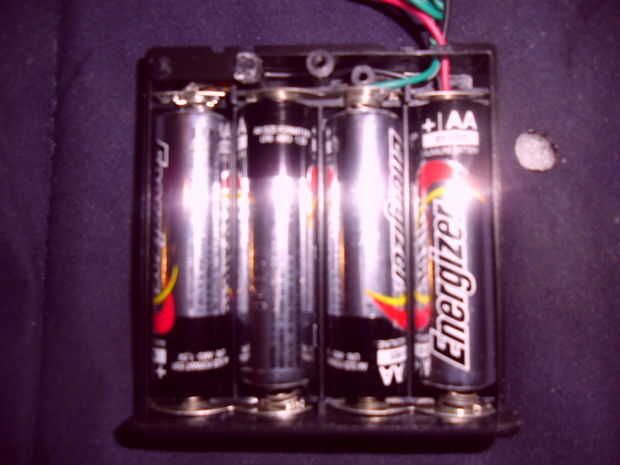

Esto me permite cargar o ejecutar un dispositivo USB portably un paquete de baterías (recargables o no).
Mejor aún, montarlo en un clip de batería de 9V!
¿Ir a los bosques para el fin de semana? Obtener una batería de linterna de 6V o selladas de plomo ácido recargable.

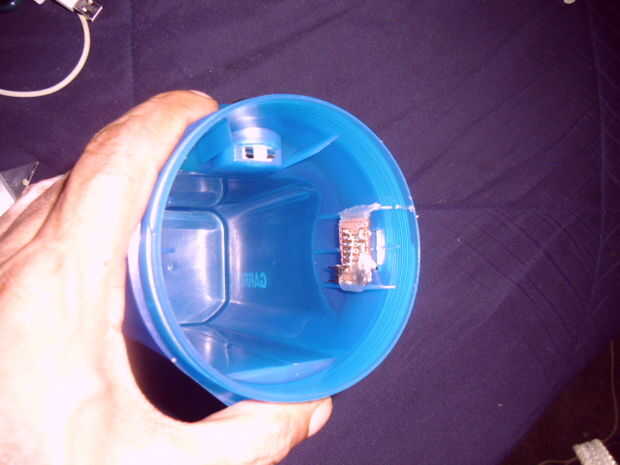

Realmente esta había construido en una linterna de 6V $5,00. Usted tiene que tomar la linterna de todos modos, también puede hacer que todo el dispositivo 1!
Tendrás energía para todo lo que necesita más los fin de semana largo! Dispositivos similares comenzar alrededor $100 y subir desde allí y no duran casi todo el tiempo.
Sólo recuerde a interruptor, apagado o desenganche del paquete de baterías cuando no en uso - allí siempre ser un flujo de corriente debido a las resistencias a través de la alimentación y el regulador. Resistencias de valor más alto = menos corriente de drenaje cuando está inactivo. 5KΩ cada uno funciona bien.
No olvides que recibirás este mensaje de error acerca de no poder cargar su fuente una vez sus baterías o fuente de tensión por debajo de un cierto punto!
Pero, ¿adivinen qué? Podemos hacerlo aún más sencillo!!!
Eliminar las resistencias de 5 y poner en un potenciómetro ajustable (un pote de ajuste).
