Paso 5: Construir! PT. 1
** PRECAUCIÓN: ** Aunque es poco corriente, EL cable funciona en alto voltaje AC (100 VCA). Allí se exponen las conexiones en el secuenciador EL tablero tan cuidadoso al manipular el tablero. Siempre doble (y triple) Compruebe que el interruptor está apagado antes de tocar cualquier parte de la Junta. Para proyectos fin de carrera, se recomienda para recubrir todas las conexiones expuestas de epoxy, pegamento, cinta aislante u otro material aislante.

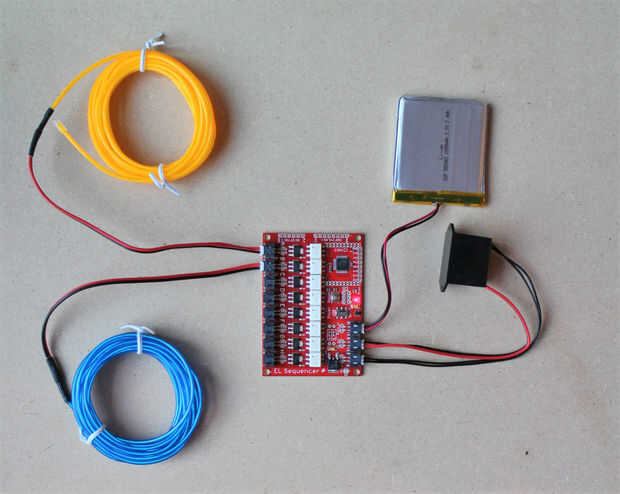

1. Pruebe EL secuenciador con EL alambre.
Conecte EL alambre, el inversor y la batería para EL secuenciador.
Gire el interruptor de alimentación y compruebe que EL cable se enciende (debe estar parpadeando). Usted puede conectar y controlar, hasta 8 diferentes hebras de alambre.

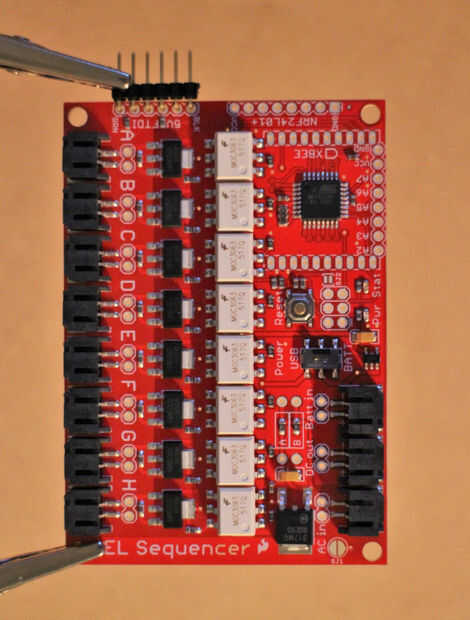

2. la soldadura de pernos encabezado en agujeros FTDI 5V en el secuenciador EL.

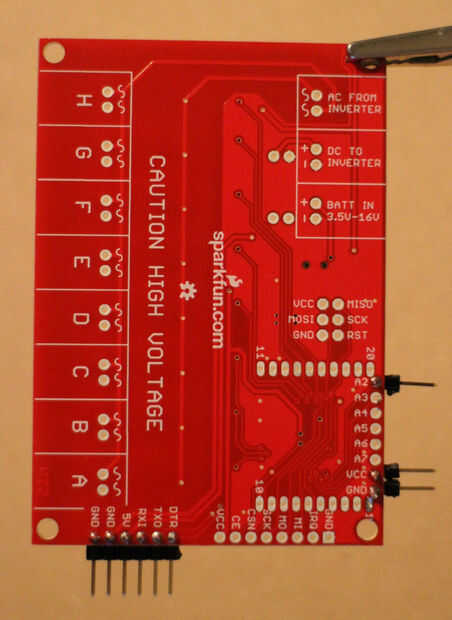

3. soldadura de pernos de encabezado a la "tierra", "VCC" y "A2" agujeros EL secuenciador (lado derecho).

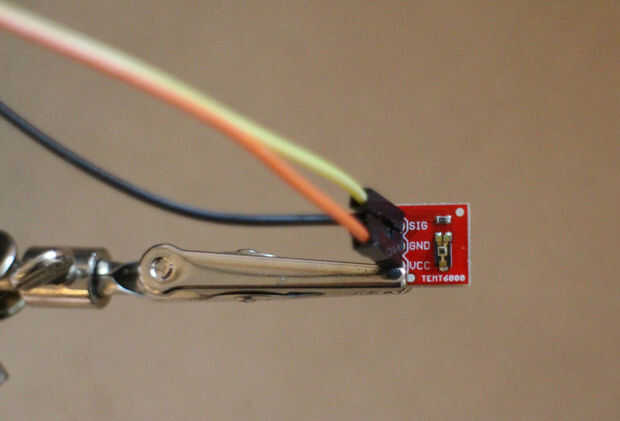

4. soldadura extremo macho de la protoboard cables al sensor de luz ambiental. Metal expuesto en el sensor de epoxy de la capa (no la capa sensor real).
Nota: Se recomienda soldar los pines en la parte inferior del sensor para que el sensor puede conectarse más fácilmente el arnés (descubrió esto la manera dura...).
