Paso 1: diseño 3D

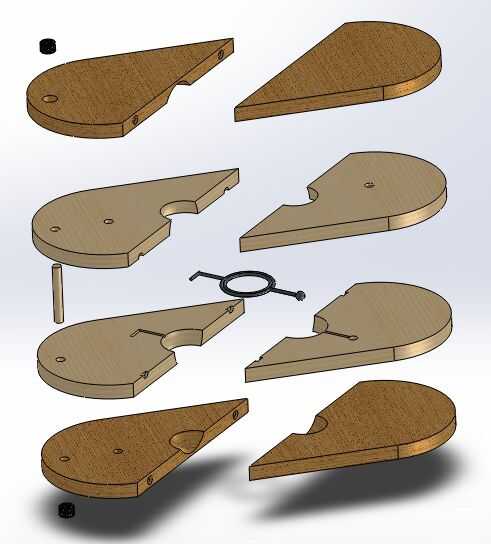

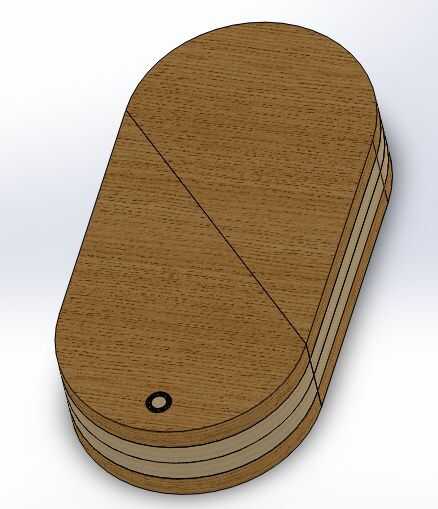

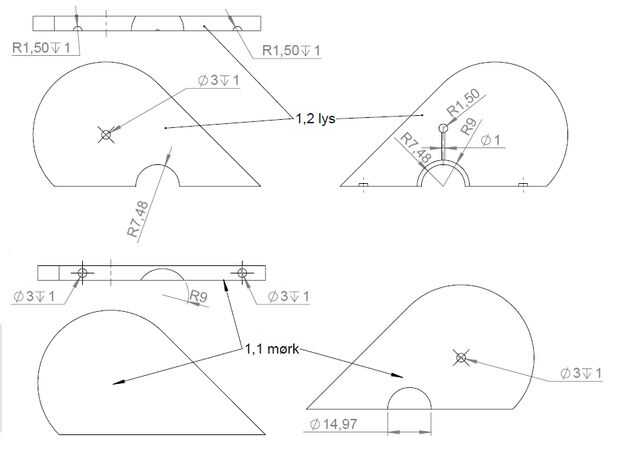

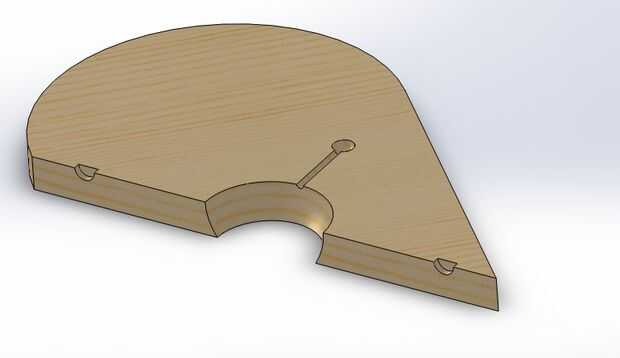

El medallón se compone de 4 capas, cada una con 2 rebanadas, un árbol, con 2 "mangas" costumbre hecho pin y 18 imanes minúsculos, como se ve en la foto (los imanes no están en la imagen). Cada uno de las 8 rebanadas son diferentes e individualmente. He incluido algunas imágenes de mis dibujos de trabajo, pero más en ésos más adelante. El conjunto completo de dibujos que he usado, se une en un zip como .pdf, y son todos de 1:1 si impresas en papel A4.

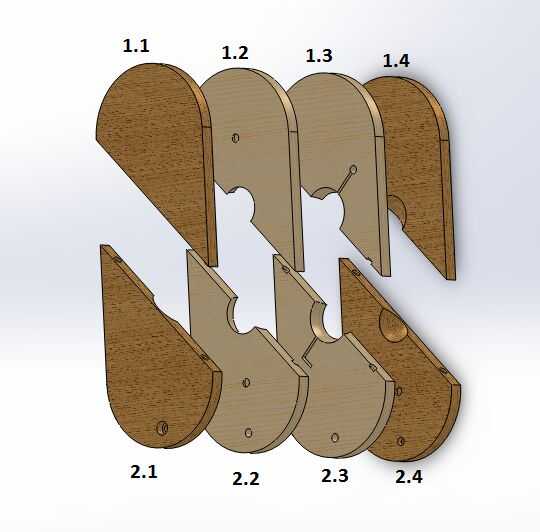

Para poder hacer un seguimiento de las diapositivas, decidí que una forma de numeración, que también puede verse en uno de los cuadros. Se hace para que al ver el medallón de la parte delantera, las 4 capas superiores están etiquetadas 1.x, donde x es 1-4, a partir de 1 de la capa delantera. Las partes más bajas de 4 es lo mismo, sólo 2.x en vez de 1.x. Esto es muy útil, al hacer las piezas para hacer un seguimiento de les y asegúrese de que todo se hace bien y ninguno de los dos se confunden.
Voy a intentar explicar cómo funciona, pero por favor, tome un vistazo a las fotos, podrían ayudar a entenderlo.

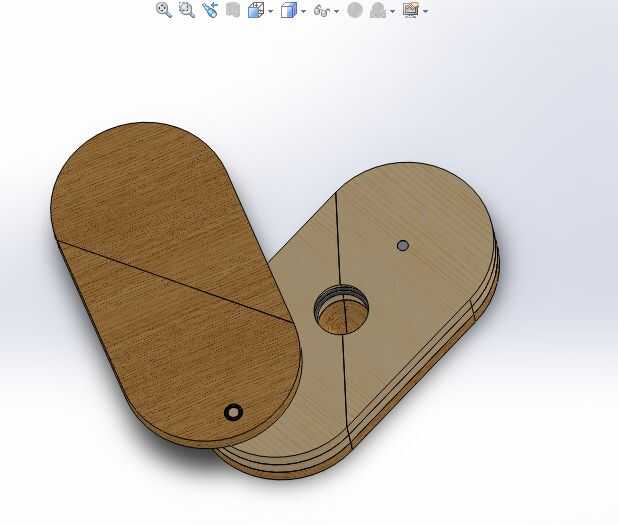

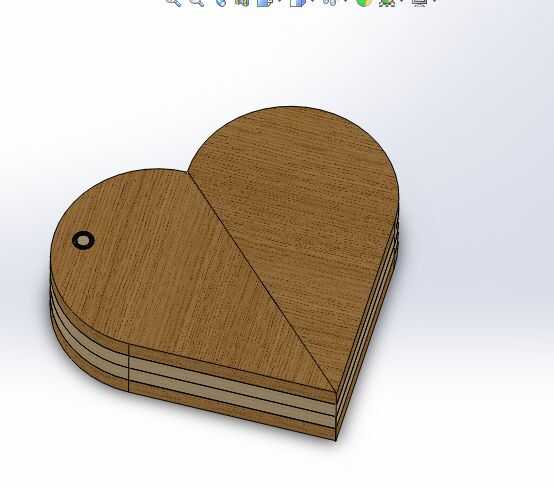

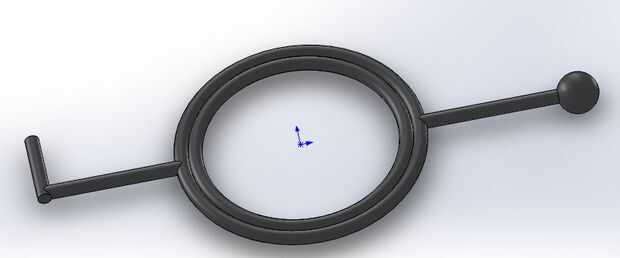

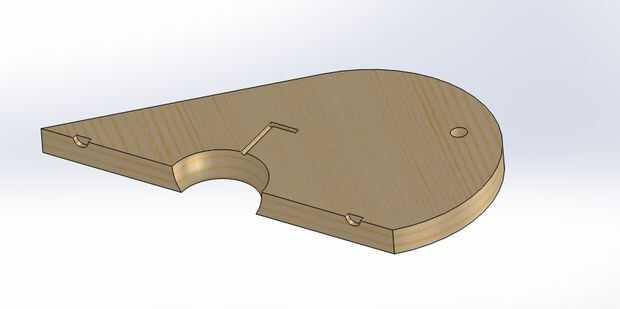

El pin, que tiene una esfera en un extremo y una esquina en el otro extremo, es el eje que gira toda la parte inferior de. El extremo redondo puede girar libremente dentro de las capas medias dos 1.2 y 1.3, que se pegan, mientras que el extremo de la esquina no puede girar dentro de la capa, forzando el pasador de vuelta, junto con las capas medias más bajas, 2.2 y 2.3. En el círculo grande en medio de la clavija, se puede pegar una imagen a cada lado y así en una posición que mostrará la primera imagen y en la segunda posición, la segunda foto. Los imanes son para fijar las piezas en las posiciones que queramos.
Si las fotos que he adjuntado no es suficiente para entender completamente cómo funciona, por favor hágamelo saber, y proporcionaré algunas más.
