Paso 2: Lista de piezas
Ahora en cuanto a los circuitos de 2, pedirá les el módulo de la mano y el módulo del suelo

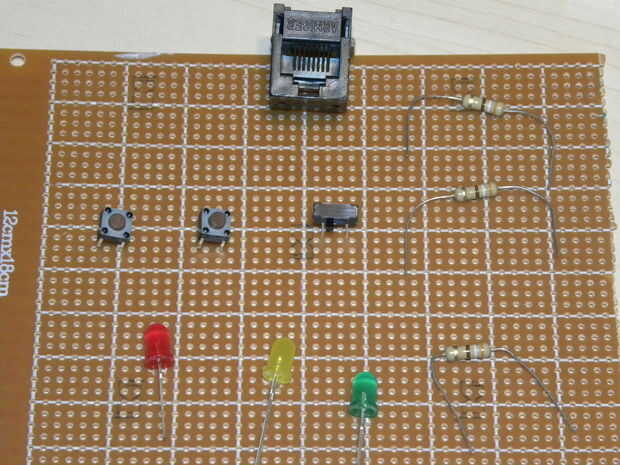

Piezas de mano módulo: (estos serían a través del orificio con los pernos de montaje de pc)
1 * conector ethernet (8 pernos, preferiblemente ángulo recto, si no doblar los pines como lo hice)
3 * LED (5mm, 1 de rojo, amarillo y verde)
1 * Deslice el interruptor
2 * interruptor del empuje (yo estoy usando el interruptor del tacto estándar 6mm)
3 * resistencia (estoy usando 390 ohm, 1/2 watt. Sin embargo, nada de 300 + debe hacer el truco. Muy importante, ya que va a correr el circuito de 9 voltios.
Pedazo de perfboard

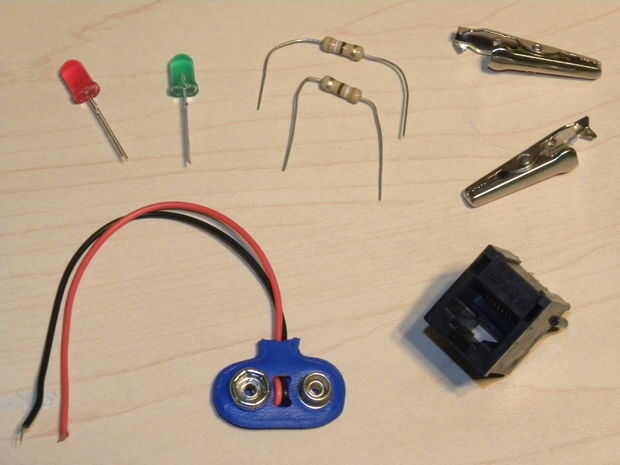

Piezas para el módulo de tierra: (algunos de estos son panelable, estirón de la soldadura es más fácil, pero si no solo soldar a los pines, no es gran cosa.

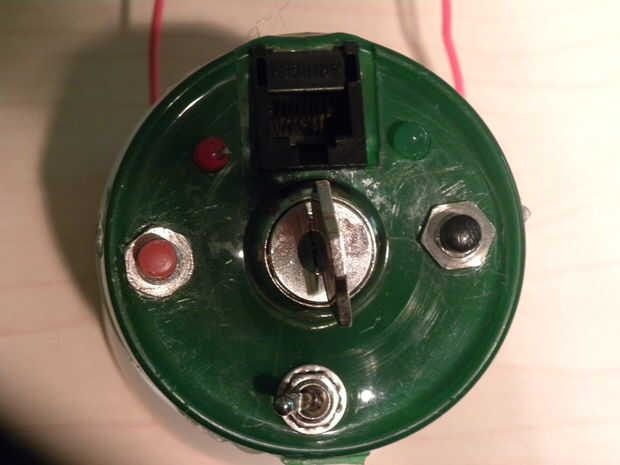

1 * interruptor de bloqueo del teclado (yo usé uno de Apem. Idealmente debe ser 2 posiciones y la clave sólo es extraíble en la posición de apagado. Mina puede eliminarse en ambas pero no hay problema. Sustituibles con diapositivas o conmutador SPST)
1 * interruptor de palanca, SPDT (mina tenía pernos del PC, así que a soldar los cables en y entonces puesto de encogimiento de calor en las conexiones)

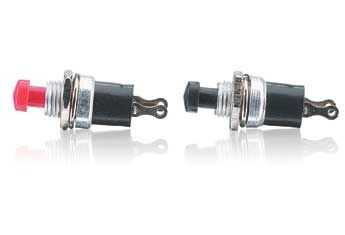

2 * interruptor del empuje (momentáneo, circuito normalmente abierto. Preferiblemente uno rojo y uno con actuador negro.)
2 * LED (5mm, uno rojo y 1 verde)
1 * conector Ethernet (misma especificaciones que el anterior, pero aquí debe estar vertical, no perpendicular
OK eso era para la cara de la caja de tierra. Para el interior se necesita:
batería 1 * 9v
complemento de la batería 1 * 9v
2 * resistencia (igual que arriba)

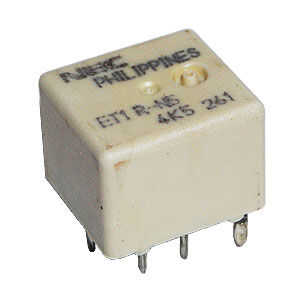

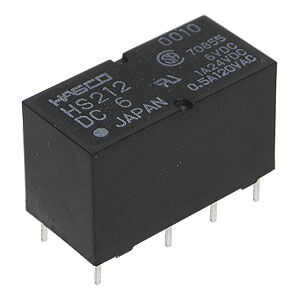

Relevos: 1 * DPDT y 1 * SPDT o 3 * SPDT (mina eran de una variedad, que necesitan para poder ejecutar de 9 voltios y si tienen 5 pines que hace la vida mucho más fácil).
perfboard si quieres...
Cuadro de proyecto, utilicé una caja vacía de goma (trident blanco viene en esos casos cilíndricos... perfecto para el trabajo)
