El mejor lanzador del cohete siempre!!!!!! (Con función de activación "smart") (4 / 6 paso)

Paso 4: Comenzar con el módulo del suelo

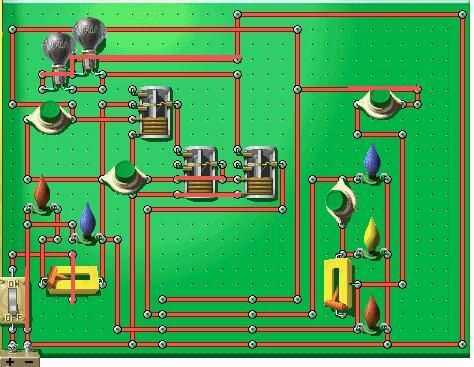

Las piezas y los esquemas se refieren. Cada diseño será diferente, así que improvisación un poco va una manera larga aquí. Lamento decir que no tengo ninguna foto de mí mismo haciendo realidad que el dispositivo. Sin embargo, debería ser bastante fácil. Mi enfoque era soldar pequeñas longitudes de cables en las clavijas de PC o soldadura de terminales de cada componente, luego tuerza los cables y soldarlos.

Aquí le damos algunos datos para ayudar a comprender cómo el esta todos los trabajos... El interruptor de bloqueo del teclado es por el poder. LED rojo se enciende. Entonces el interruptor es "activar" todos los componentes, realmente sólo un segundo interruptor. Cambia al LED verde.

Hay 2 relés dentro del módulo. Cuando se presiona el botón rojo, el relé DPDT "encaje" en la posición (normalmente abierto) y actual puede pasar de la batería, interruptor de bloqueo de teclado, interruptor, relé DPDT, cable ethernet, el interruptor en el módulo de la mano, el botón de lanzamiento y al módulo de tierra, conexiones de clip cocodrilo externo 2 y hacia el terminal de tierra de la batería. Allí son 2 botones, el botón negro en el módulo de la planta de desarmar y uno del tacto enciende el módulo de la mano. Cuando empuja, activan el relé SPDT que rompe la conexión y hace que el relé DPDT volver a su posición (normalmente cerrado) hacia abajo.
