Paso 8: ¿De dónde vinieron de la fórmula?

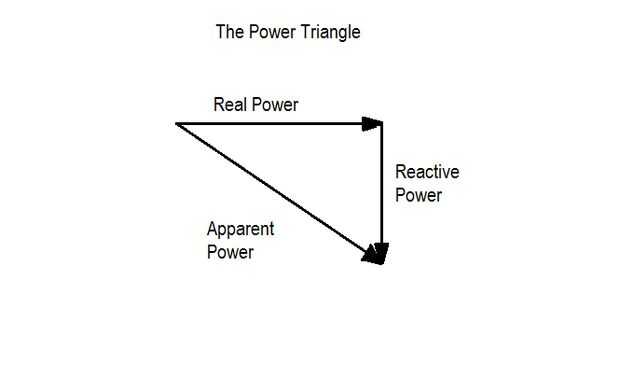

¿Recuerdas que hemos hablado antes acerca de poderes reales, aparente y reactivas? Bien, ingenieros eléctricos utilizan el siguiente triángulo rectángulo para explicar cómo estas energías interactúan entre sí. Resulta que este triángulo está formado por vectores que representan estas potencias, de hecho, este triángulo es conocido entre ingenieros eléctricos como "el triángulo de poder". Multiplicando veces voltios amperios obtenemos potencia aparente vector cuyo ángulo está determinado por las magnitudes de ambos vectores de potencia real y reactiva.
Verdadera potencia [Watts] es representado por un vector horizontal, potencia reactiva [VAR] se representa por un vector vertical y potencia aparente [VA] está representado por la adición de vector de energía real y vectores de la potencia reactiva. Usando relaciones de triángulo rectángulo, tenemos:
VA² = Watts² + VAR²
Para calcular la verdadera potencia [vatios] nos necesitamos tanto, potencia aparente y potencia reactiva, potencia reactiva es también un desconocido.
