El MicroSlice V1 | Un cortador del laser pequeño Arduino (9 / 10 paso)

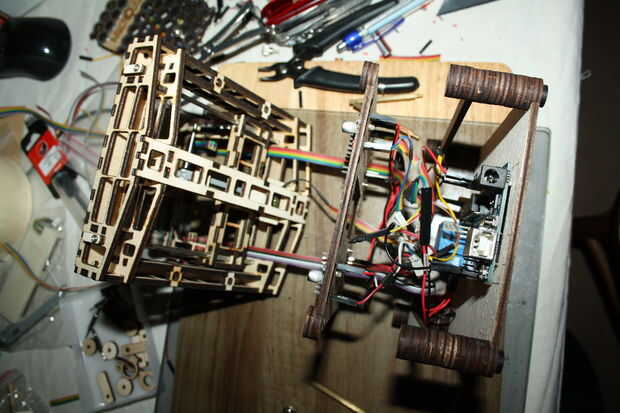

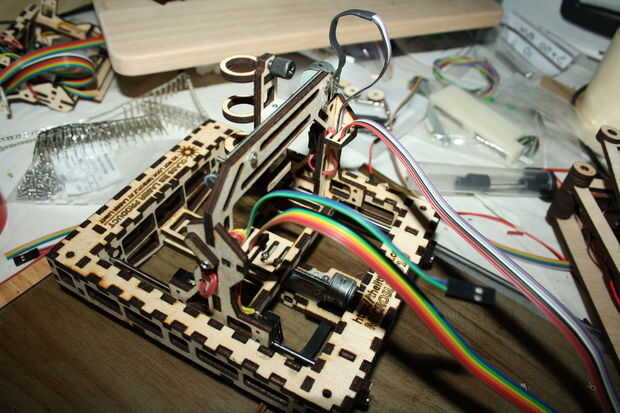

Paso 9: El telar del cableado

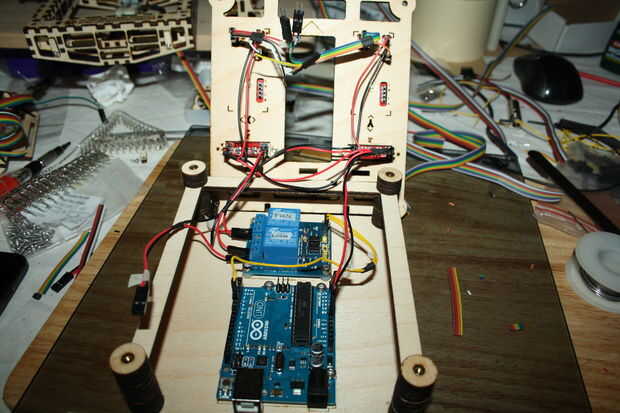

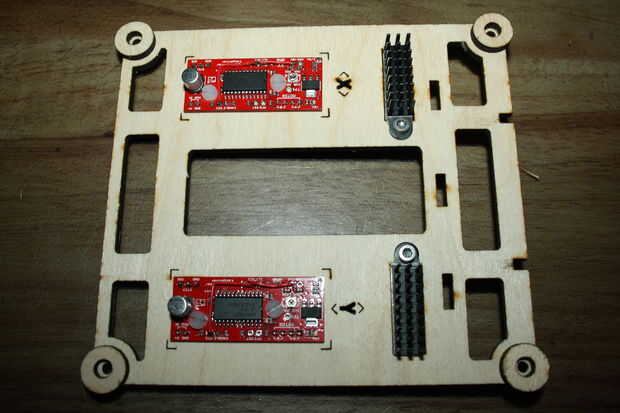

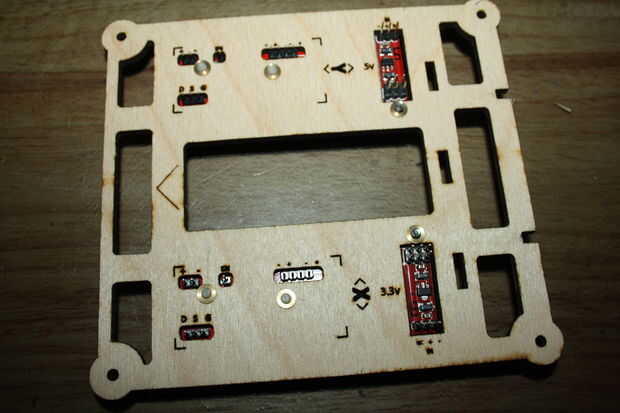

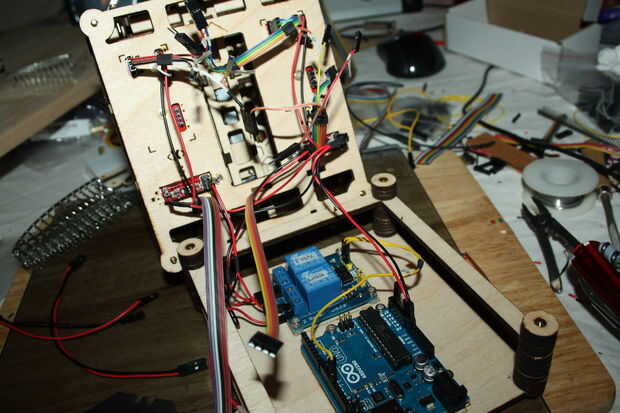

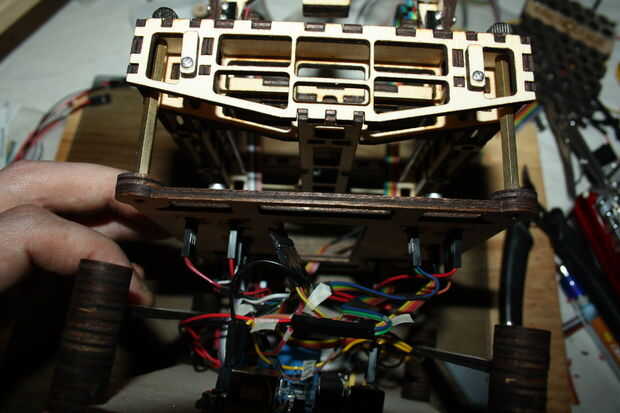

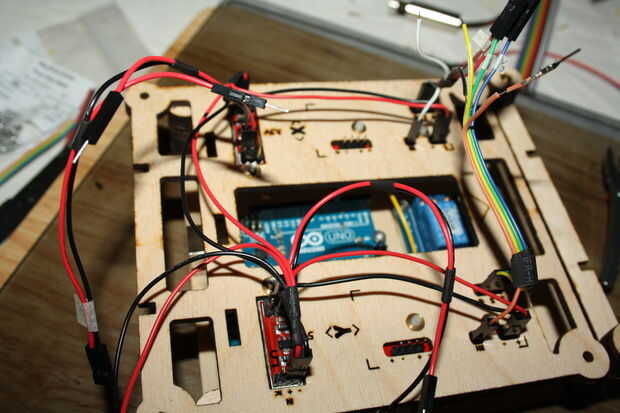

Mantener los cables cortos, asegúrese de que no hay ningún cortocircuito.

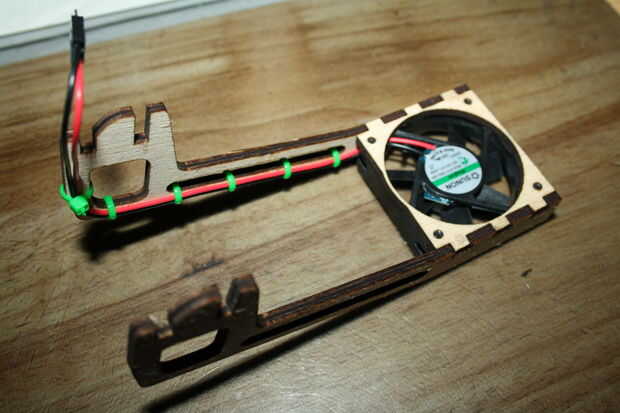

Me has escogido un ventilador de 12v y se potencia con el LDO 5v. Queremos un gran volumen de lento-mudanza de aire en lugar de un bajo volumen rápido. Mantener la velocidad del viento baja ayuda a mantenerse en la mesa de corte cosas.

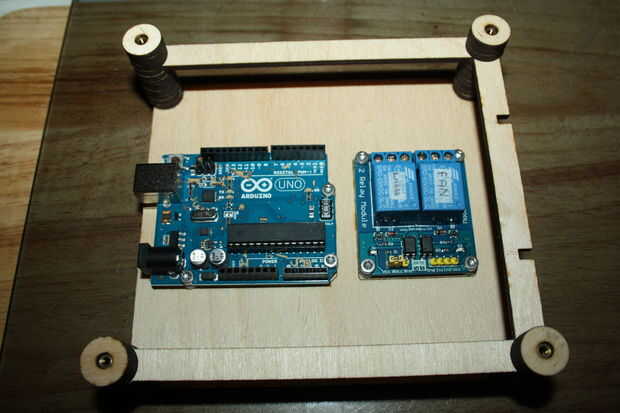

He seguido la sección Conectar Grbl Grbl Wiki para conectar el MicroSlice. El relé del ventilador fue conectado con el pin de refrigerante (A3) y el relé de diodo láser para el huso de / perno (12).
