Paso 7: Prueba de cableado

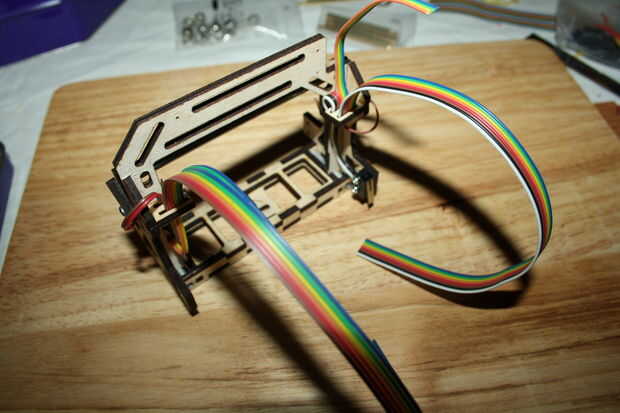

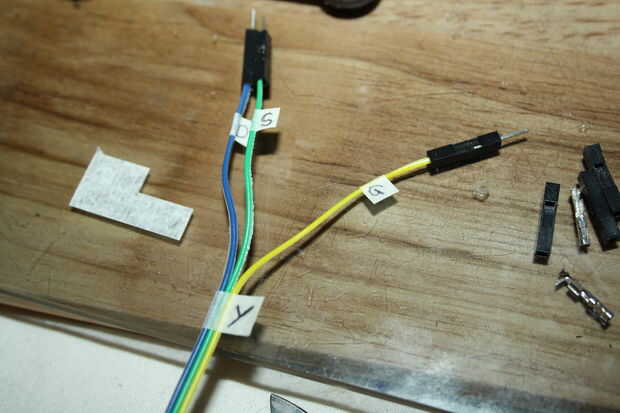

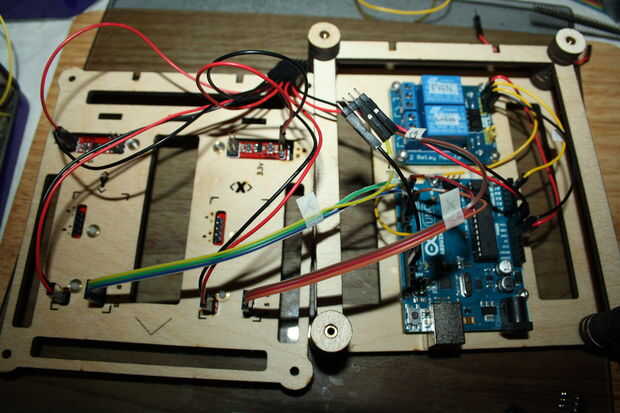

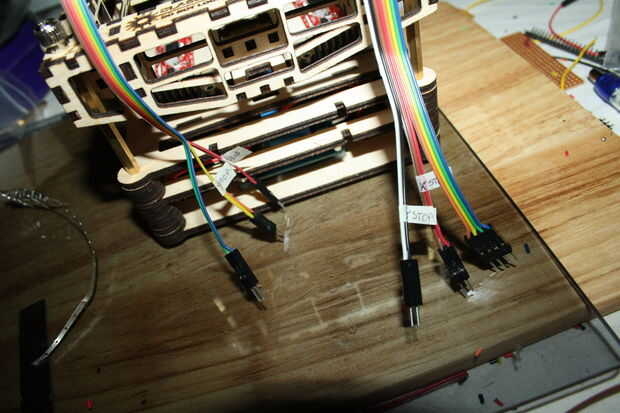

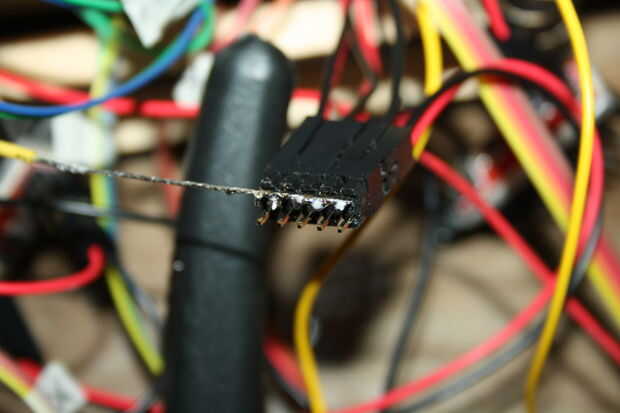

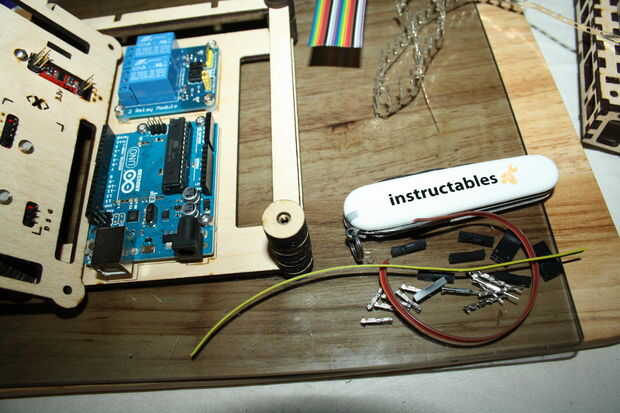

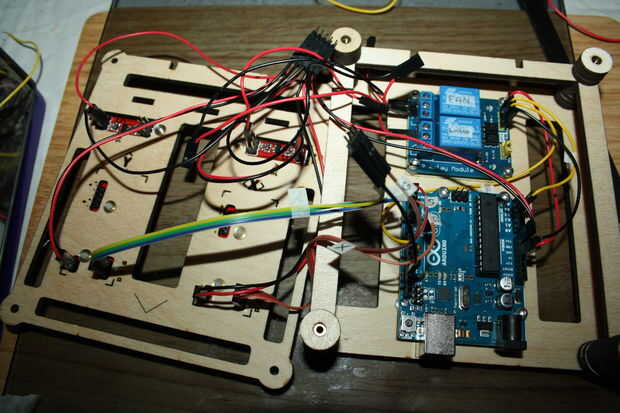

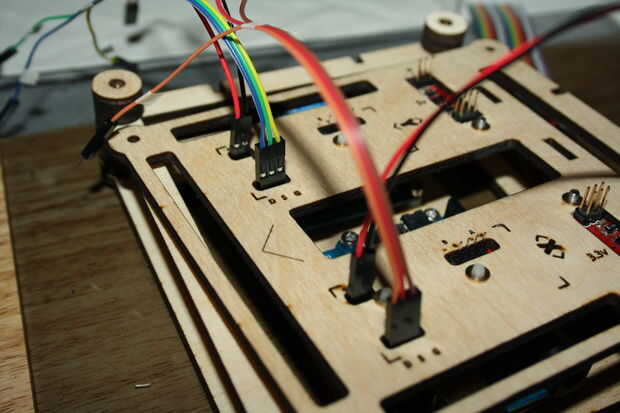

He utilizado cable de cinta y conectores de DuPont para el cableado. Me aseguré de etiquetar todos los cables con pequeñas tiras de cinta adhesiva para que no olvide donde van todos los cables.
Como que va a utilizar la Arduino con Grbl puedo usar su guía que me ayude correctamente alambre el MicroSlice.

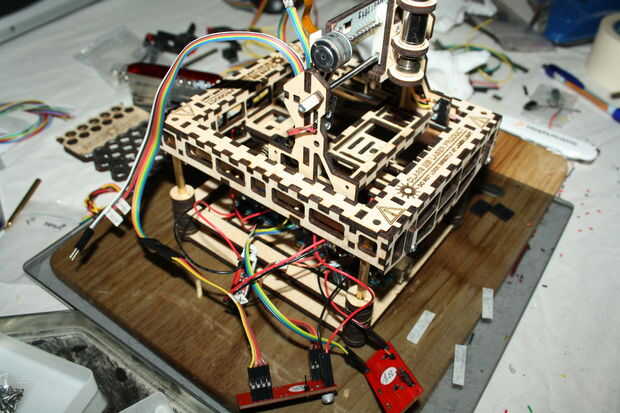

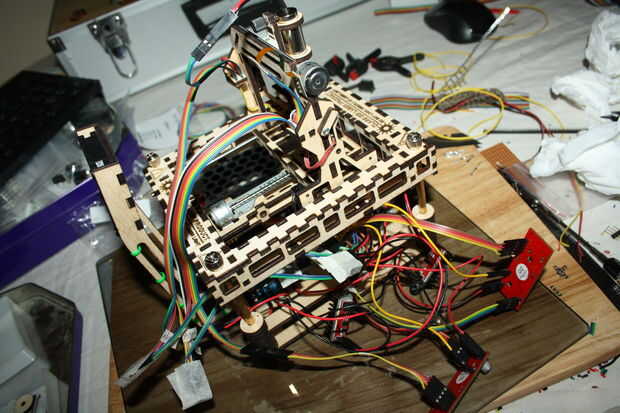

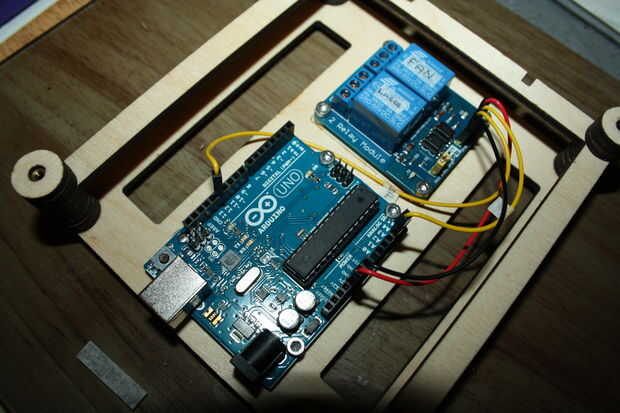

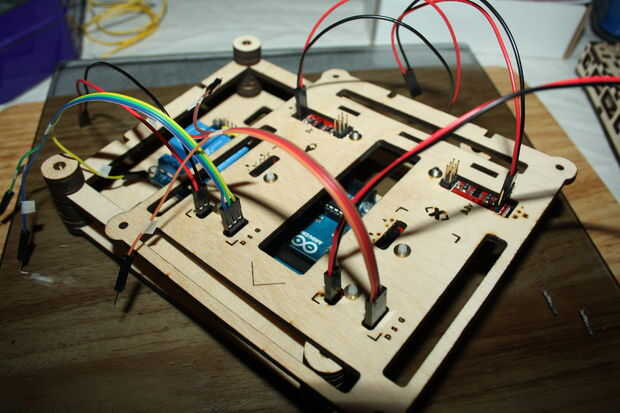

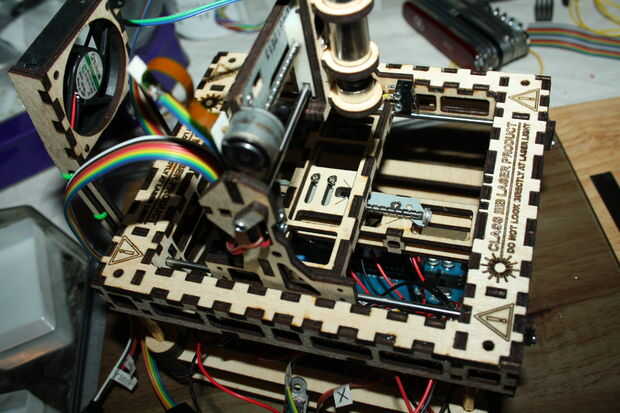

A través de la construcción a medio camino me topé con un problema; El EasyDrivers fueron demasiado al Arduino a continuación. Tuve que mover el PCB fomente hacia fuera para hacer espacio. En vez de ponerlo todo de nuevo juntos otra vez y en previsión de futuras complicaciones que dejé todos los componentes electrónicos de la placa superior libre de sus monturas.

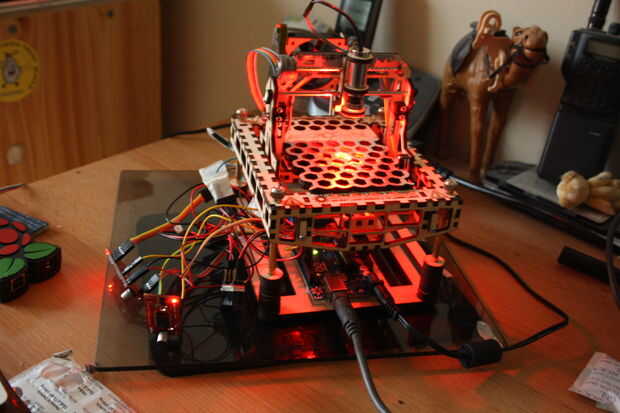

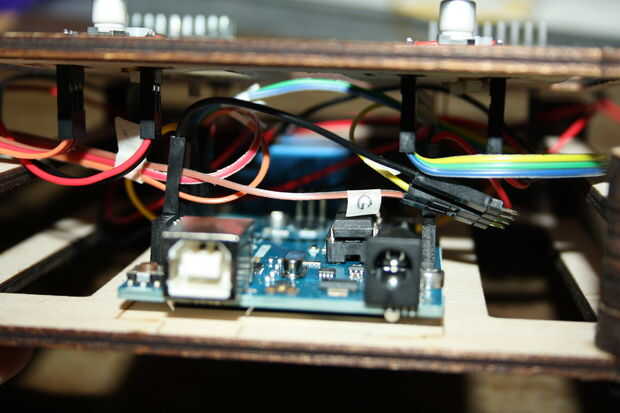

Puede proveer EasyDrivers necesidad un voltaje mayor que el USB. Estoy usando un 12v que fuente de alimentación enchufada a la toma DC de la Arduino. Entonces es un Vin los pines en la placa de donde puedo sacar potencia la EasyDrivers y los dos LDOs.
El EasyDrivers necesita ser configurado para Microstepping. Poner simplemente Microstepping cortes estándar paso en pasos más pequeños. Con los pines MS1 y MS2 en el EasyDriver conectada a la fuente de 5v a bordo podemos fijar Microstepping a 8. Esto significa que en lugar de un humilde 20 pasos a la revolución ahora tenemos 160. Para más detalles sobre el EasyDriver, visite schmalzhaus.com/EasyDriver.
