El Mini-fusor (ahora con caja de control) (5 / 7 paso)

Paso 5: Construir la caja de control

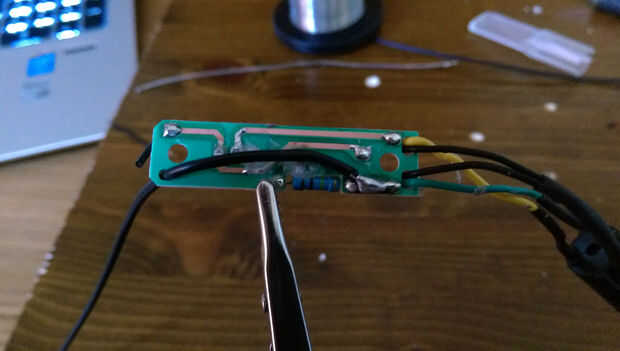

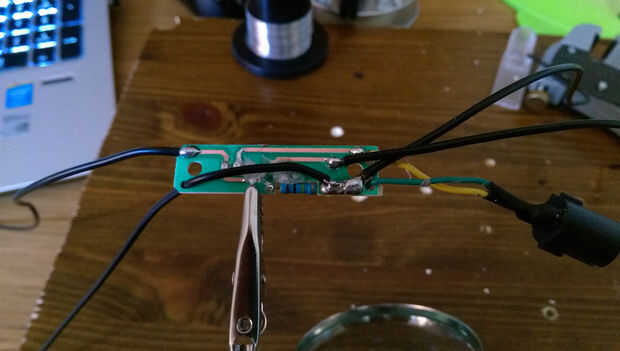

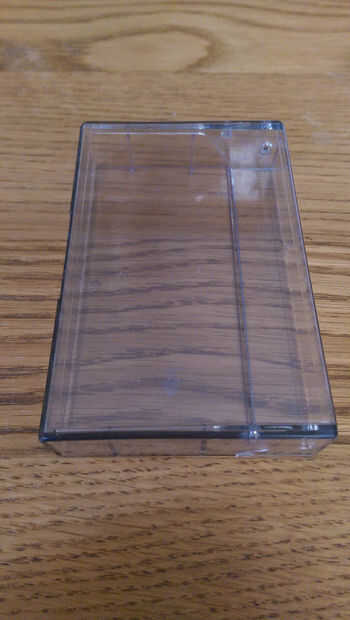

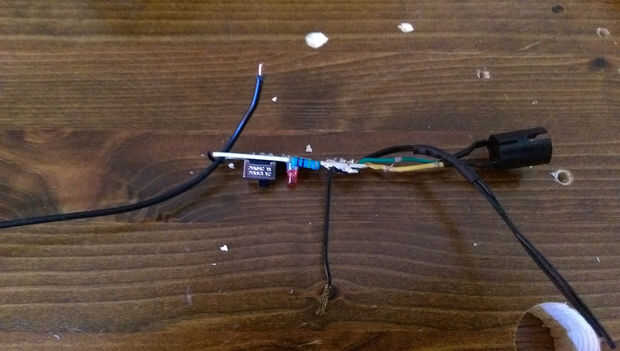

Agarrar la caja de cassette de audio. Usted quiere ser capaz de montar el circuito y el cableado dentro de la caja y solo se permiten los cables que va a reemplazar para salir. El circuito original incluye cable de bajo grado diseñado para ser ubicado dentro de la plancha original magnífico, usted necesita prestar atención a los cables negro originales en el circuito, he quitado usando un soldador y reemplazándolas con alambres aislados hobby. El cierre encima de imágenes de la PCB (circuito impreso) me muestran sustituyendo los cables negros (fina de espesor) hasta que tenía una copia exacta del circuito original, pero con actualizar el cableado.

-

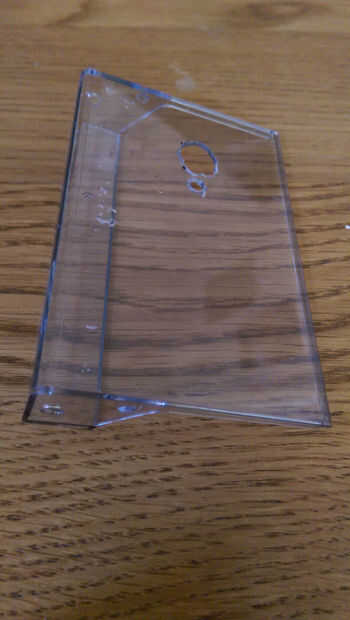

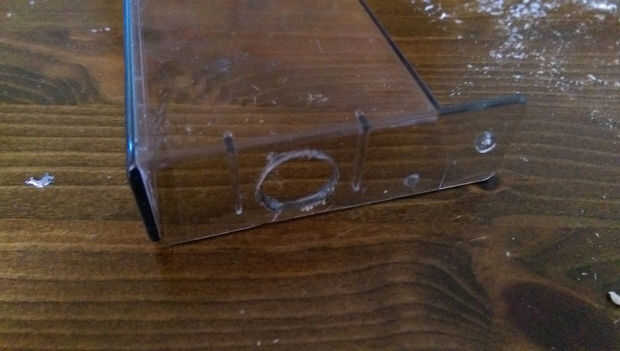

Usando un taladro, hacer los agujeros en la cara y los lados de la caja de cassette. Usando mi ejemplo, es necesario un agujero para el interruptor, el LED, el cableado nuevo (arriba) y la energía (parte inferior). Broca lentamente para evitar fracturar el caso. Alternativa podría derretir los orificios necesarios usando un soldador caliente, sin embargo ten en cuenta que fundir plástico puede por imprevisible, puede escupir y también creará tóxicos humos, así que hacer este paso fuera. Puede también dañar su soldador, use un repuesto Si decides ir a esta ruta.

-

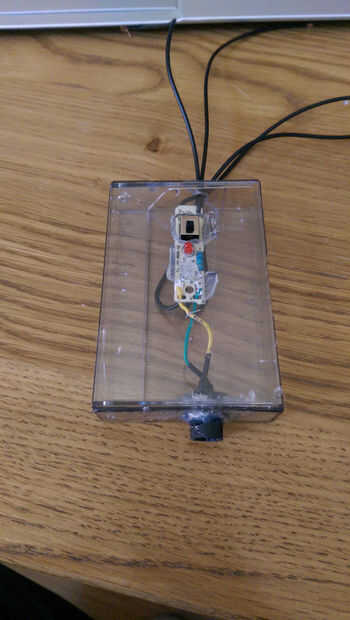

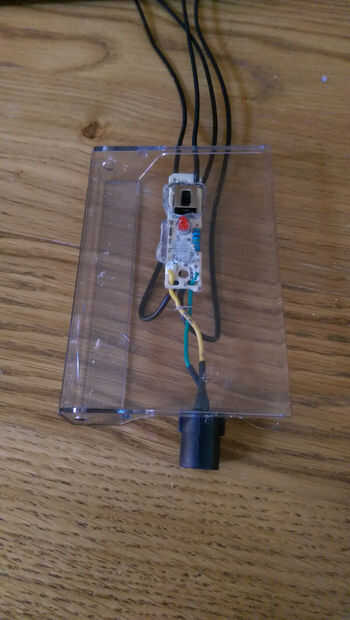

Una vez que usted tiene tamaño y perforado su cassette caja, puede instalar el PCB y el cableado interior. Utilicé una pistola de pegamento caliente para fijar esto. Tenga cuidado de no aplicar el pegamento en cualquier lugar no es necesario, o que interfiera con la función del circuito. Con el poder, puede que necesite pegar dentro y fuera del caso de cassette, para crear un buen sello.

-

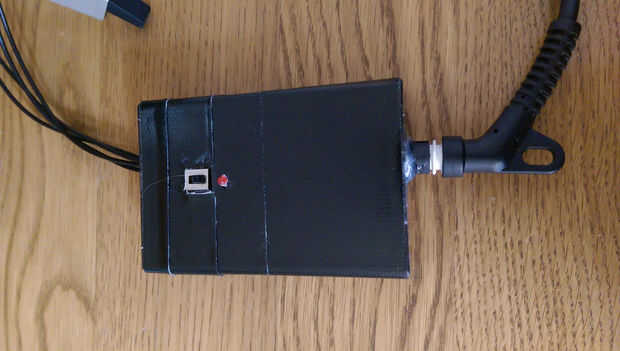

Una vez que el PCB y el adaptador de corriente se pegan, y el pegamento se haya enfriado, puede alimentar el nuevo cableado a través del extremo opuesto. Este da un cuadro de control completo, una vez que pones la caja de vuelta juntos, usted puede hacer la caja mirar un poco más atractivo dándole un abrigo apretado en cinta negra. Tenga cuidado para asegurarse de que no cubra su interruptor y LED.

-

Cuando esté completo, necesita volver a soldar los cables nuevos hacia los elementos de calefacción. He utilizado cinta aislante para aislar los puntos de soldadura en el extremo del plato.
