El "mini libro solar", antorcha y cargador (3 / 8 paso)

Paso 3: circuito de cargador

Como circuito cargador también tiene múltiples opciones. Usted puede encontrar circuitos para cargar una o más celdas, con o sin carga de indicadores (leds) y de muchas formas y dimensiones. Algunos módulos sólo carga la batería, pero otros también proporcionar + 5V Voltaje de la salida de la batería (que es generalmente 3.7V), prestar atención al comprar uno este último tipo porque necesita la USB 5V DC.

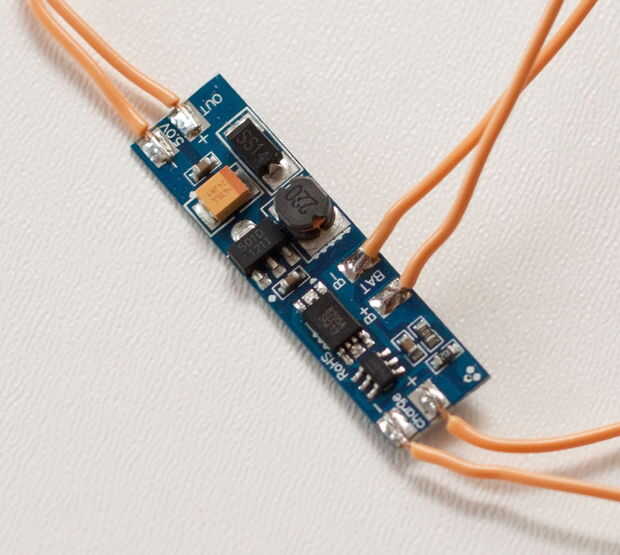

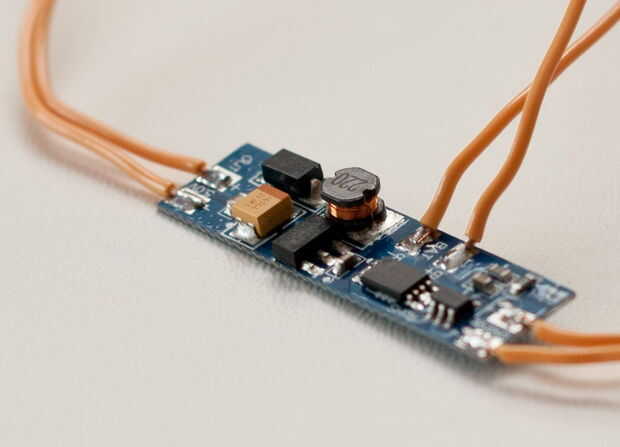

Estos módulos de cargador de batería suelen tienen tres pares de almohadillas para las conexiones, para las tres parejas de alambres cuidado con respetar la polaridad (no sigan mi ejemplo, trate de usar los cables negro y rojo como en el esquema siguiente):

• Entrada de CC (también marcado como "carga", "Puerto de carga", "P + y P-", "3.7V+ y 3.7V-") donde tienes que conectar tu solar cell(s), este acepta generalmente de 3.7 a 6 v o más.
• Salida de 5V DC (también marcado como "salida creciente" o "V + y V-") donde se conectará el dispositivo a través de un USB u otro enchufe hembra, como ves en la imagen este voltaje es muy preciso.
• Conexiones de la batería (usualmente marcado como "B + y B-"), aquí conectamos la batería (o mejor el soporte de la batería), también puede tratar de conectar dos o más baterías en paralelo, pero no lo sugiero.
