El módulo de interfaz de usuario de LCD (14 / 15 paso)

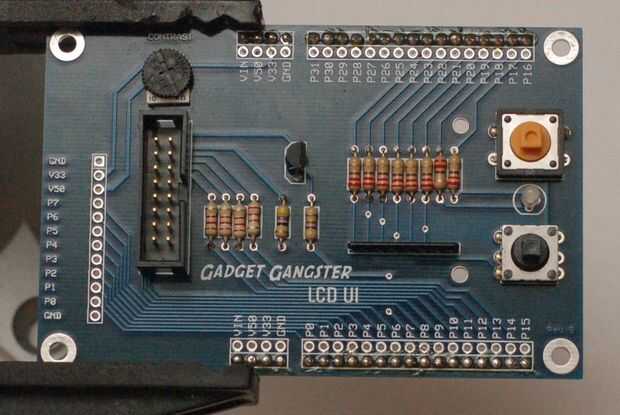

Paso 14: Adición de los interruptores

Hay dos interruptores, forma 4 + Oprima y un interruptor pulsador táctil de 12 mm.

P23 = el interruptor pulsador táctil de 12 mm
P22 = Oprima en el camino 4 + Presione el botón
P21 = a la derecha en el camino 4
P20 = izquierda en el camino 4
P19 = hacia abajo en el camino 4
P18 = hasta en la manera 4

Cuando los pernos de alta, eso significa que han estado deprimidos.
