El módulo de interfaz de usuario de LCD (1 / 15 paso)

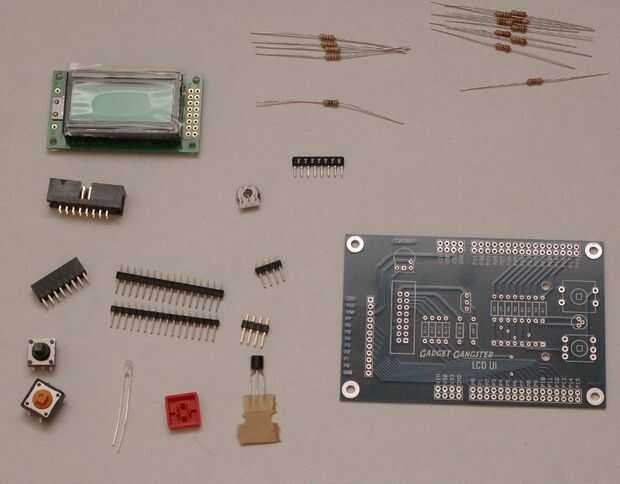

Paso 1: Lista de piezas

Lista de piezas

• 1 x 40 Pin header la tira. Con sus diques, este ajuste en secciones de 2 x 16 pines y 2 x 4 pin secciones.
• 1 x 2 x 8 pines zócalo.
• 1 x 2 x 8 jefe del Pin. El kit viene con cabezales de caja, pero desnudo pin headers trabajo muy bien.
• 1 x 2n3904 NPN transistor.
• 1 x interruptor tapa. Cualquier color está bien, pero el rojo se ve más fresco.
• interruptor táctil de 1 x 12mm.
• 1 x 4-dirección + Oprima el joystick mini. Este es un poco raro, pero se puede recoger de mouser.
• 1 x 8 x 2 Char pantalla con retroiluminación (HD44780 compatible, que es el estándar de facto para las exhibiciones de carácter LCD).
• 1 x Red - LED Bicolor verde. El kit viene con un LED de 2 plomo, pero la Junta también soporta plomo 3 LED.
• 1 x Gadget gángster LCD UI PCB. Usted puede comprar la PCB desnudo aquí.
• 1 x 10 potenciometro de rueda k ohmios. Controla el contraste de la pantalla LCD
• 1 x 8 pines ponía red de resistencia de ohmios de 10 k.
• resistencia 1 x 47 ohmios (amarillo - violeta - negro)
• resistencias 8 x 220 ohmios (rojo - rojo - marrón)
• 4 x 2,2 resistencias de ohm k (rojo - rojo - rojo)
• resistencia de 1 x 470 ohm (marrón - violeta - amarillo)
