El módulo de interfaz de usuario de LCD (8 / 15 paso)

Paso 8: Configuración de las cabeceras de Pin

Las cabeceras de pin le permitirá a Deslice el módulo de interfaz de usuario de LCD en un protoboard o en otro módulo de plataforma de gángster de Gadget.

Es útil obtener los pines recto - la forma más fácil de conseguirlos recta es utilizar otro módulo (o protoboard) como una plantilla.

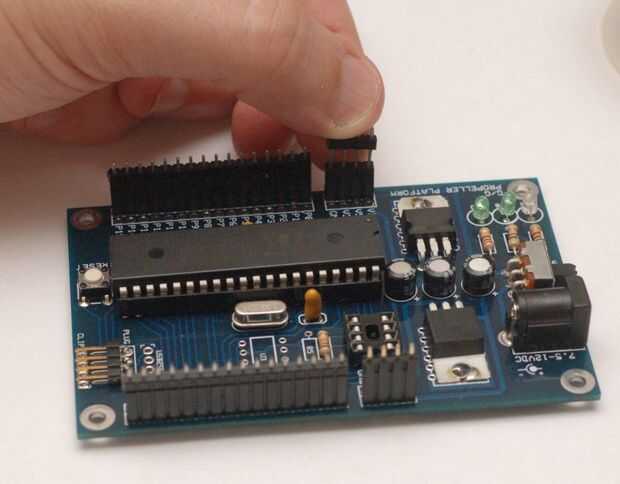

En la foto de abajo, estoy resbalando las cabeceras del pin en un módulo de plataforma de la hélice. En el siguiente paso, te deje caer el módulo de interfaz de usuario de LCD en la parte superior y las cabeceras de pin para el módulo de interfaz de usuario LCD de la soldadura.
