El molino CNC plástico fantástico (7 / 12 paso)

Paso 7: Z-placa de corte, perforación y montaje

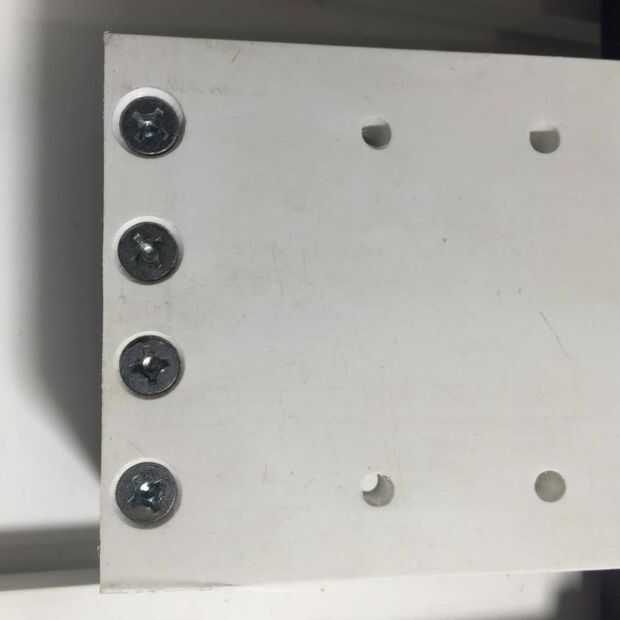

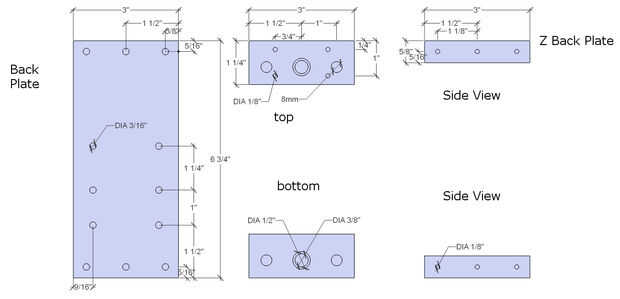

Corte y taladro placa Z dimensiones requiere avellanar agujeros inferiores 3.

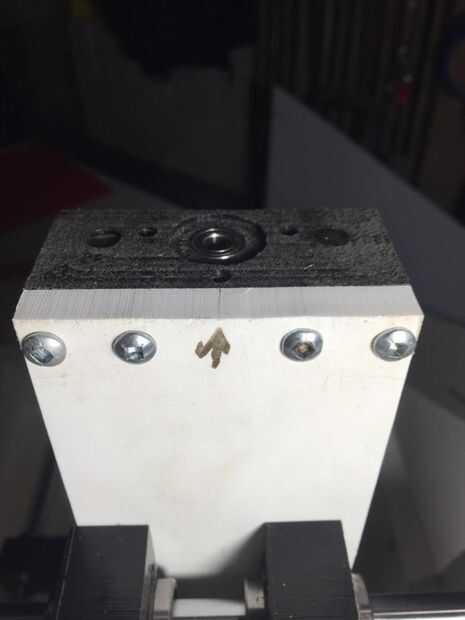

Corte y taladro Z placa superior ½" pulgadas centro a una profundidad de 7/32" y seguir a través con un orificio de 3/8".

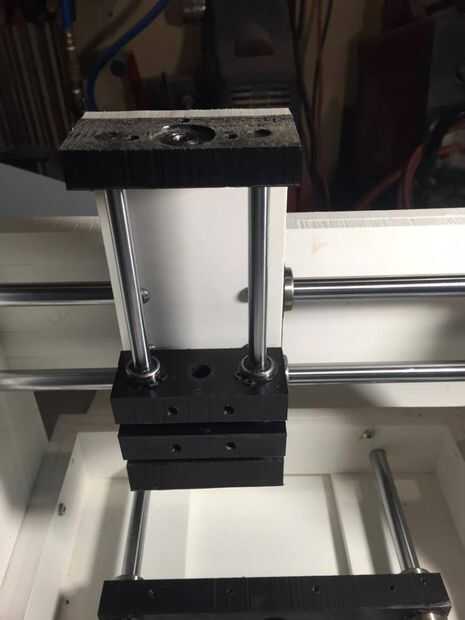

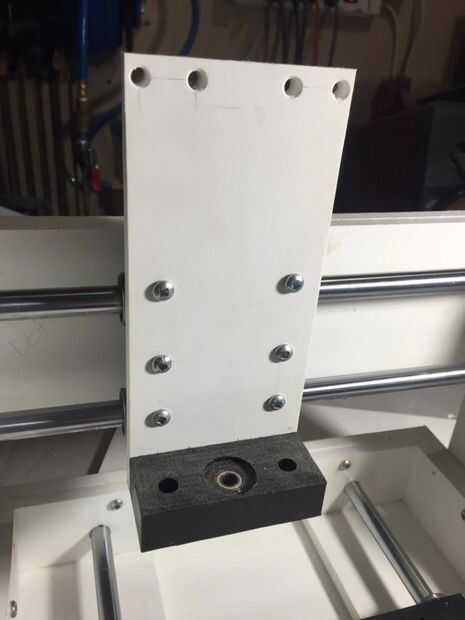

Taladro 8mm agujeros a través de todo el camino. Hacer lo mismo con el agujero del centro de la placa inferior pero Taladre orificios de 8mm a una profundidad de 5/16". Montar como se muestra.
