Paso 3: Elaborar el cubo giratorio
Si crees que pasos más adelante que hice (ya que estaba diseñando sobre la marcha), a hacer todos los agujeros antes de la Asamblea. No hacer esto, pero todavía funcionó hacia fuera.

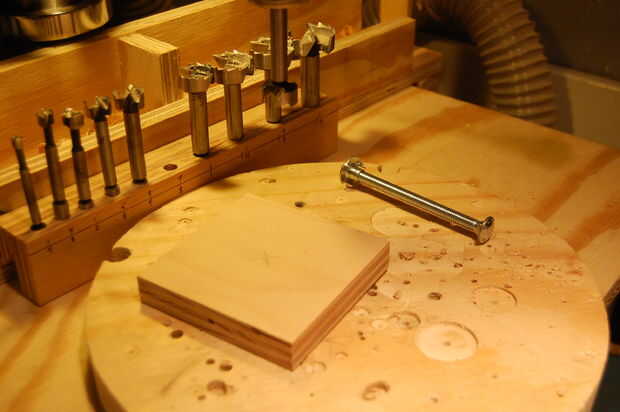

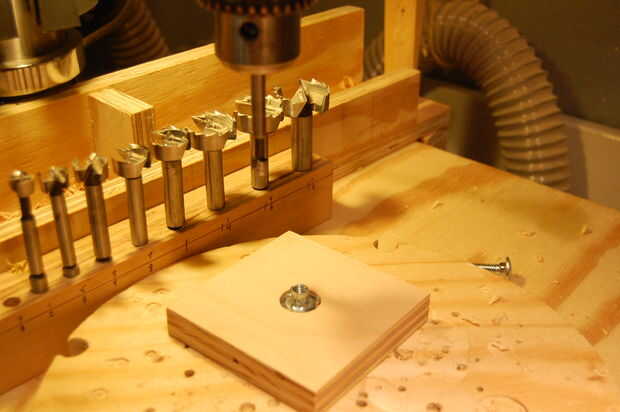

El punto central se encuentra en la placa base. Con una broca forstner, un agujero se perfora sólo amplia y lo suficientemente profunda como para empotrar la brida de una tuerca en T de 5/16". El agujero entonces se perfora a través con un 5/16" bits.

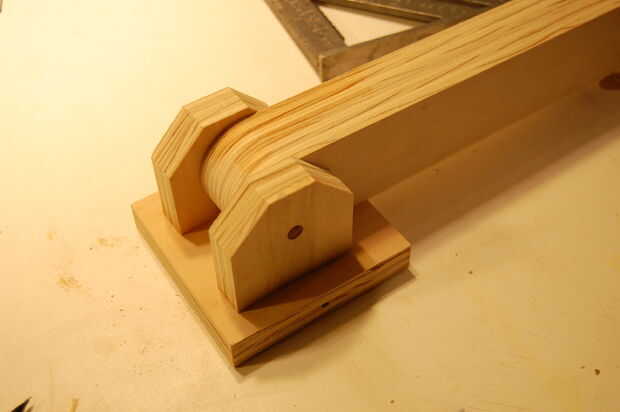

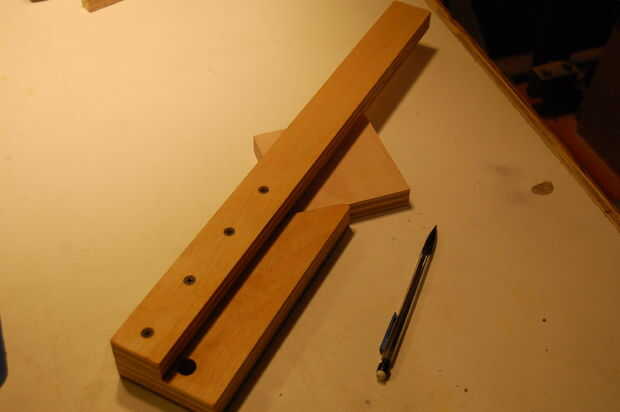

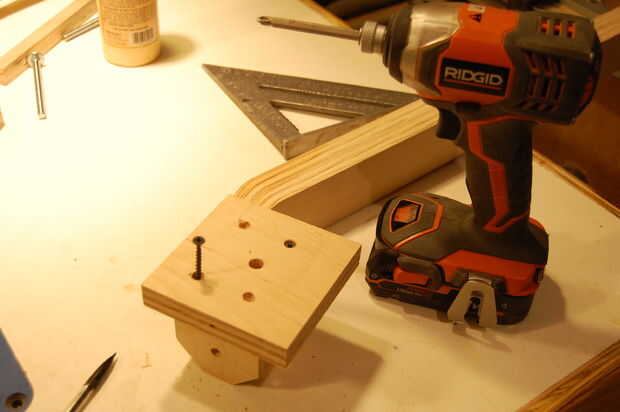

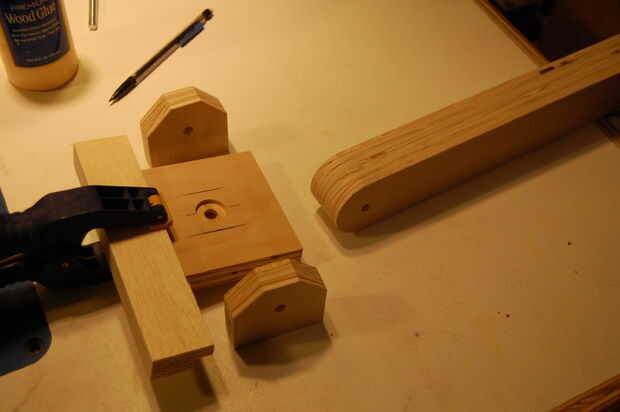

En el lateral con el hueco, los soportes de dos lados, que aceptarán el brazo del auge, se unen. Como se puede ver, pensé demasiado el posicionamiento (mi TOC). La medida fundamental es dejar 1 1/2" entre las partes... Usé el carril real como un espaciador y pegué perno había clavado los lados en el lugar. Una vez el pegamento creado, agujeros para tornillos de 4 iy hizo esta parte sólida.

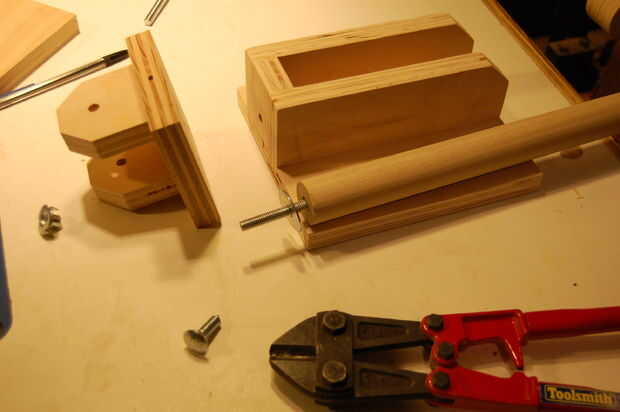

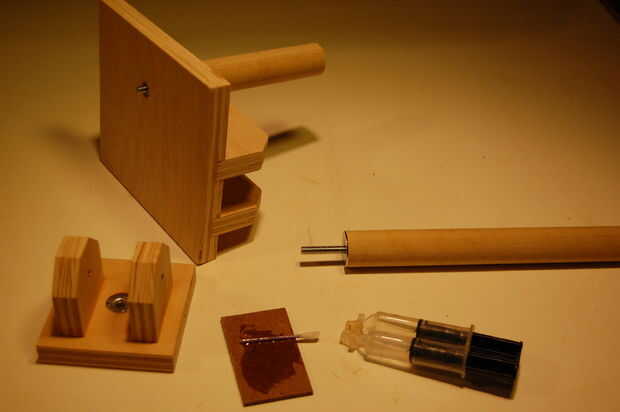

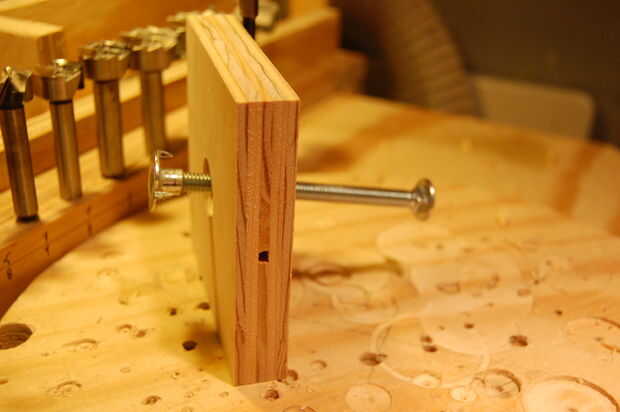

La manija de este eje es muy sencilla. Una longitud deseada de la espiga perforado por el centro de un corte de pernos de 5/16" y una arandela guardabarros... ensambladas con epoxi. La medición fundamental aquí es la longitud del perno expuesto. Debe ser lo suficientemente largos para evitar el bloque espaciador de 3/4" y en la capa de madera contrachapada de 3/4", que tiene el tornillo empotrado. Sin embargo, si se extiende más allá de la parte posterior de la T-Nut, interferirá con el brazo del auge. Corte largo y pulido es la mejor opción.
Dimensión:
Base: 3 1/2 de "x 4"
Soportes laterales: 2 1/2 "x 2 3/8"
