Paso 2: El caballo zapato imán.

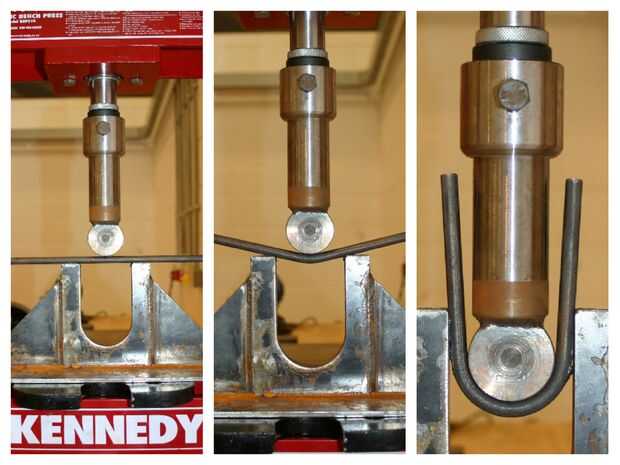

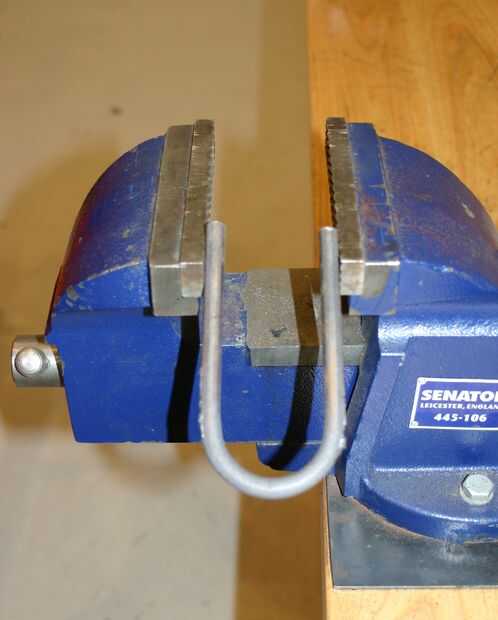

El imán de zapato de caballo está hecho con acero de diámetro de 10mm de la barra (menor calidad se puede obtener, que es suave y fácil de doblar!), tengo una plantilla que me permite doblar en una prensa hidráulica de 10 toneladas. Una vez con la prensa yo entonces acabar doblando en un vicio hasta cierto.
La prensa hidráulica constituye la barra en un diámetro interno de unos 50mm, así que internamente su 50mm y 70mm de ancho. Debe poder doblar varilla de 10mm alrededor de un diámetro de 50mm conveniente ex, pero usted puede necesitar mantener la longitud partida largo darse alguna influencia.

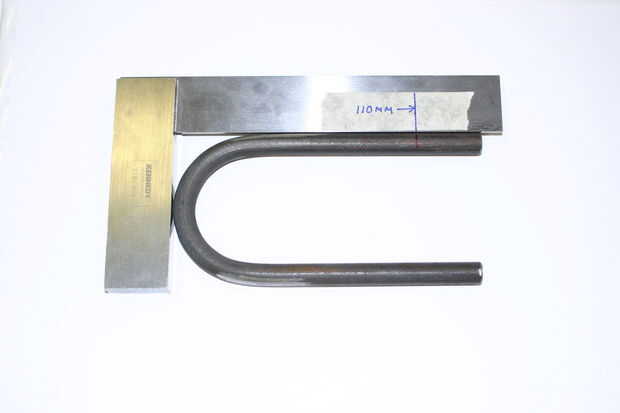

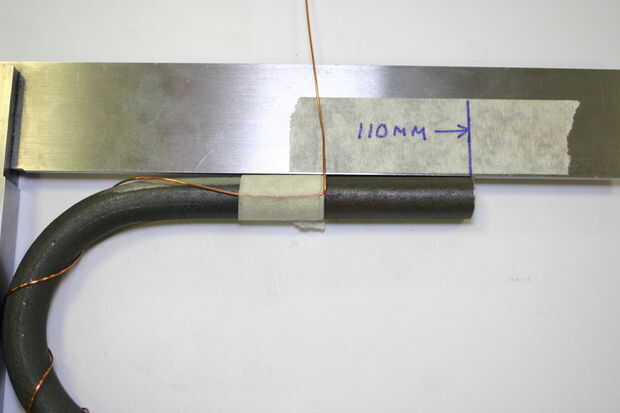

Ahora el imán necesita corte a tamaño, encontrar posicionamiento el imán junto a la Plaza de Ingeniero y marcado en 110 mm funciona bien. Luego cortar a la longitud y verdaderos los extremos. Si bien tengo la plaza a también marca el 35 mm desde el extremo donde comienza el cable.

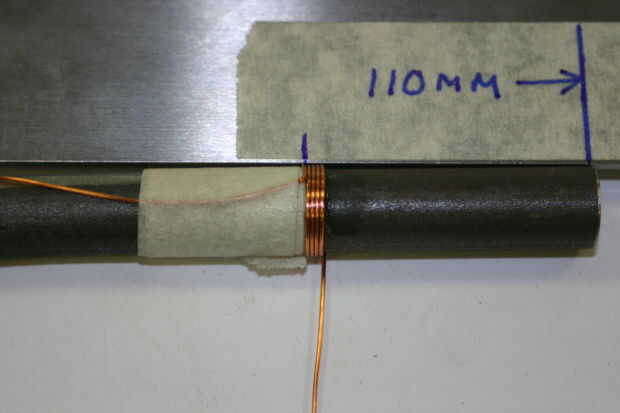

Empiezo la bobina del alambre con cinta adhesiva el cable de diámetro esmaltado de 0,5 mm y doblado a un ángulo recto, he también envuelve el extremo del alambre alrededor del imán por lo que no Haz movido alrededor de demasiado. (Sería corazón si has terminado la bobina sólo para él para romper al inicio)

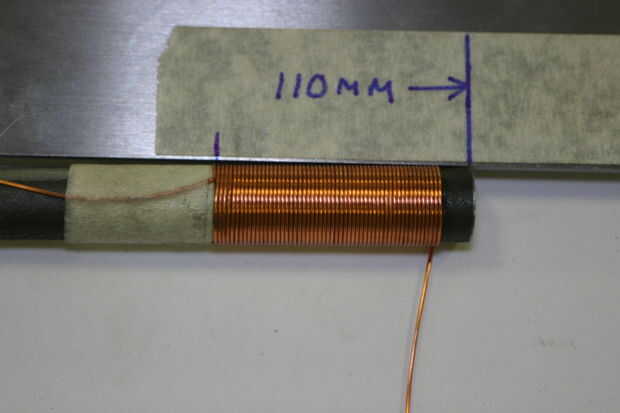

En este punto que debo señalar que hay 4 capas de alambre y cada capa tiene aproximadamente 60 vueltas de alambre, haciendo total 240 vueltas. Dicho que merece la pena tomar su tiempo con la primera capa ya que esto hará que el resto mucho más fácil y limpia.
Así que hacer 4 o 5 vueltas de alambre mantener muy apretado y luego cerrar mientras que mantener la tensión en el cable pone una gota de pegamento sobre el alambre para mantenerlo en su lugar.

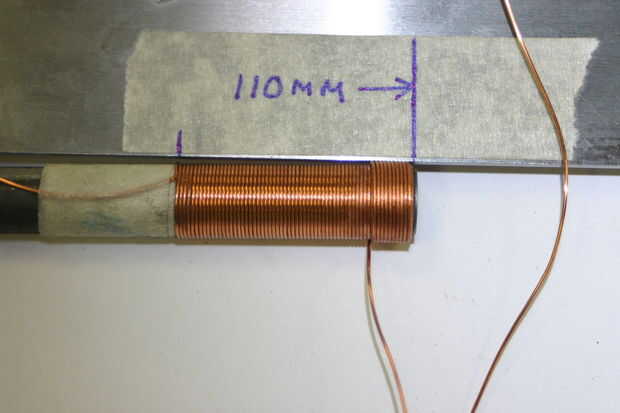

Luego continuar a arrollar el hilo hasta unos pocos mm del extremo, y poner otra gota de pegamento en ella. Esto es básicamente seguro como las últimas vueltas de alambre y el comienzo de la siguiente fila es poco complicado y usted puede encontrar el cable cae del final y tienes que intentarlo de nuevo.
He hecho algunos de estos motores de ahora por lo que me parece que tienen la habilidad de las bobinas de la bobina. Pero me van a decir toma tu tiempo y poner una gota de pegamento cada vez que tenga una buena racha de cable y particularmente en los extremos.

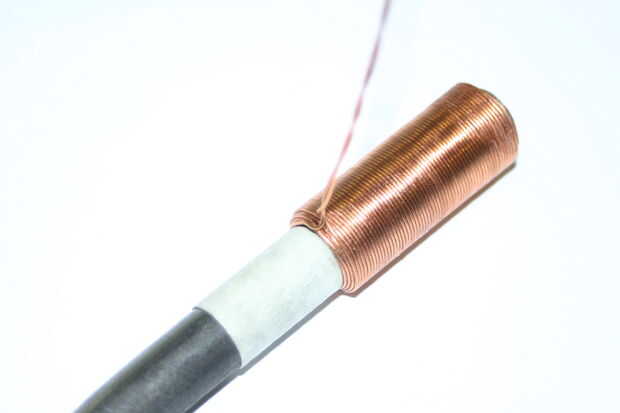

Una vez que ha completado las 4 capas ligeramente tuerza los dos extremos y ponen más pegamento en el extremo para mantener todo en su lugar.

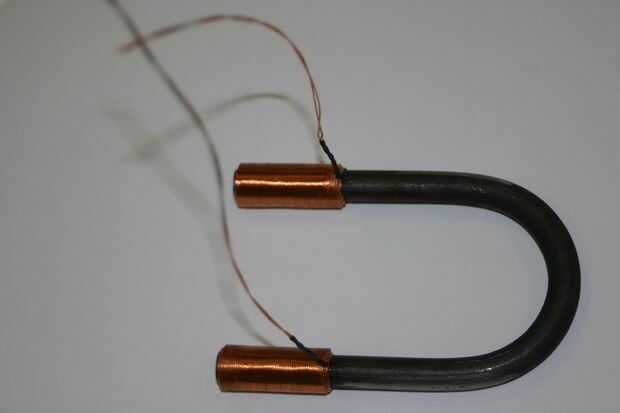

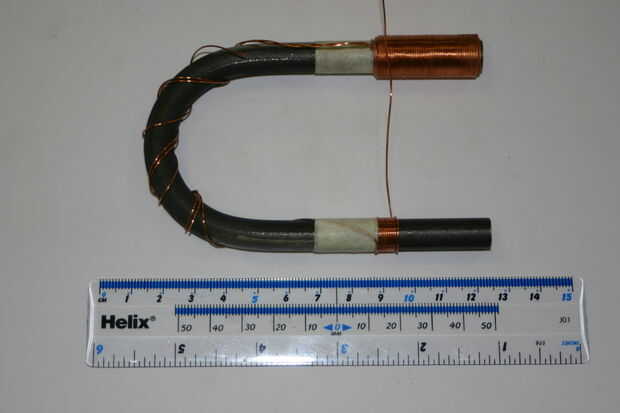

Ahora hacemos la otra bobina! La única diferencia es que la bobina está enrollada en la otra dirección. ¿No estoy seguro si esto hace mucha diferencia pero parece que la cosa alambre para la fuerza magnética máxima?
La bobina acabada tiene calor de retracción en los cables para mantenerlos juntos y en su lugar.
