El motor Solar de Pascua (1 / 7 paso)

Paso 1: Circuito de motor de Pascua

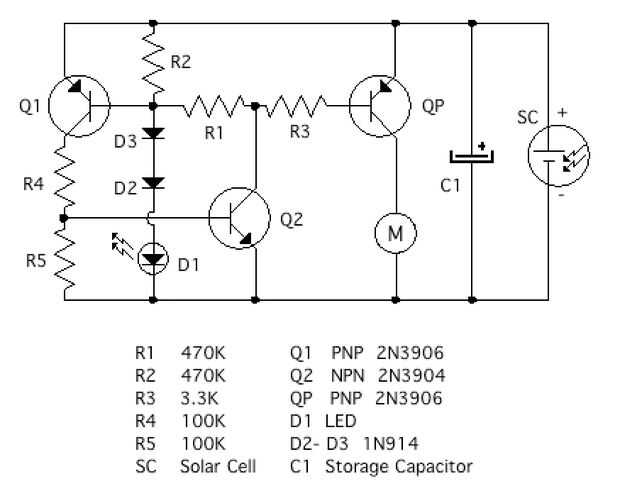

Este es el diagrama esquemático para el motor de Pascua junto con una lista de los componentes electrónicos que lo componen.  El diseño del circuito fue inspirado en el "motor Solar de microenergía" por Ken Huntington y el "Suneater I" de Stephen Bolt. En común con ellos, la Pascua tiene una sección de disparo y cierre de dos transistores, pero con una red de resistencia distinta interconexión les.  Esta sección consume muy poca energía en sí mismo cuando se activa, pero permite bastante actual para ser contratado para conducir un transistor único que enciende una carga típica.

Así es como funciona el motor de la Pascua.  Célula solar SC cobra lentamente hasta el condensador de almacenamiento C1.  Los transistores Q1 y Q2 forman un traba gatillo.   Q1 se activa en cuando la tensión de C1 alcanza el nivel de conductancia a través de la cadena de diodos D1-D3.  Con dos diodos y un LED como se muestra en el diagrama, el voltaje de disparador es aproximadamente 2,3, pero más diodos pueden insertarse para elevar este nivel si se desea.

Cuando Q1 se enciende, la base de Q2 se tira para arriba a través de R4 para activarlo también.  Una vez en, mantiene base corriente por R1 a través de Q1 para mantener en.  Los dos transistores son así trabados hasta que la tensión de C1 cae a alrededor de 1.3 o 1.4V.

Cuando Q1 y Q2 son trabada, la base del transistor de "poder" QP es tirado hacia abajo a través de R3, convirtiendo se en disco el motor M, u otro dispositivo de carga.  Resistencia R3 también limita la corriente de base aunque QP, pero el valor mostrado es suficiente para encender la carga lo suficiente para la mayoría de los propósitos. Si una corriente de decir más de 200mA a la carga que se desea, puede reducirse R3 y un transistor de deber más pesado puede ser utilizado para QP, como un 2N2907. Los valores de las otras resistencias en el circuito elegidos (y probados) para limitar la corriente usada por el cierre a un nivel bajo.
