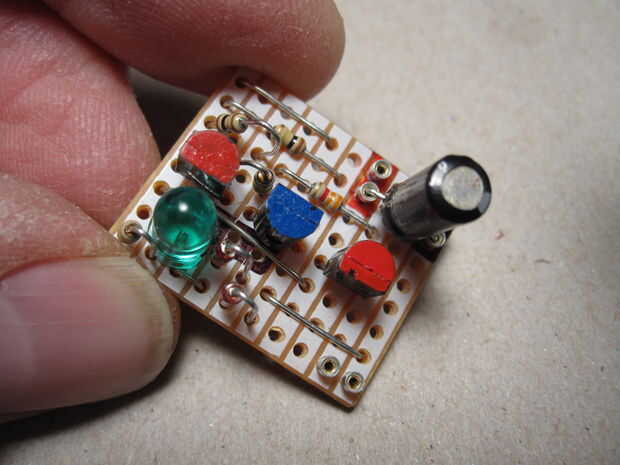

Paso 2: Diseño de placa perforada

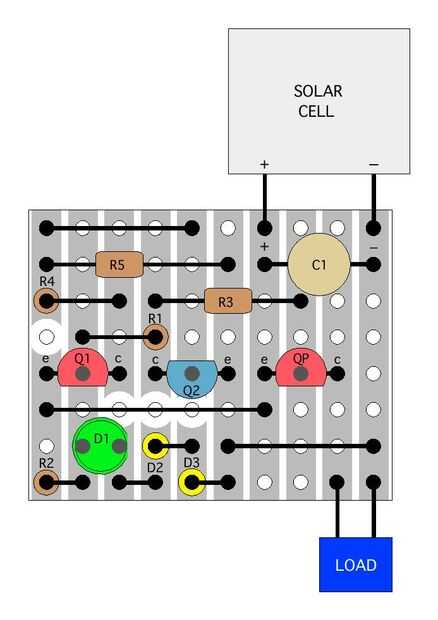

El circuito descrito aquí tiene un verde LED D1 y dos diodos D2 y D3 en la cadena de disparo para una tensión de encendido de aproximadamente 2.5V. Los diodos se colocan verticalmente con el extremo del cátodo hacia arriba, que es, orientado hacia la tira de negativos autobús en el borde derecho del tablero. Un diodo adicional se puede instalar fácilmente en lugar del puente muestra de D1 a D2 a tope hasta el punto de encendido.
El voltaje de desvío puede plantearse también como se describe en el siguiente paso.

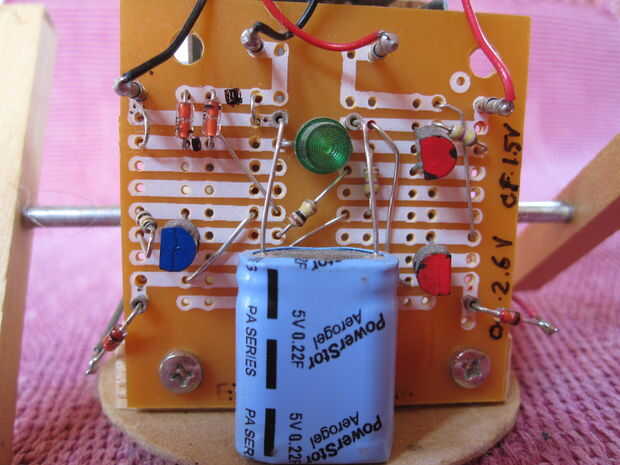

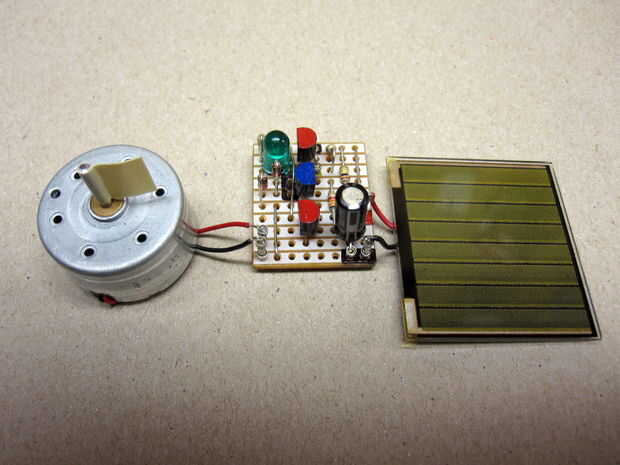

Por supuesto, pueden utilizar otros formatos de tabla. La cuarta foto de abajo muestra un motor de Pascua construido sobre una placa de prototipos pequeños de propósito general. No es compacto y ordenado como el diseño de la placa perforada, pero por otro lado deja un montón de espacio para trabajar y espacio para agregar diodos o condensadores de almacenamiento múltiples. Uno también puede usar tablero fenólico perforada simplemente con la conexión por cable y soldar a continuación.
