El motor Stirling, absorber la energía de las velas, el café y más! (8 / 12 paso)

Paso 8: incluso más pegado... y cigüeñales

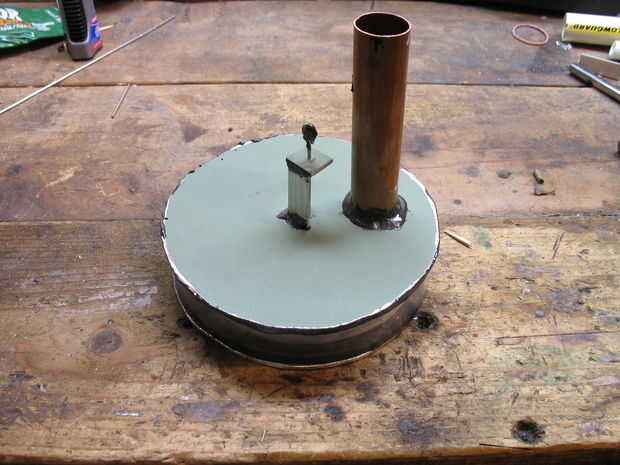

Cortar otra sección de la tubería. (tiene que ser de la misma pieza de la pipa como el pedazo usado para el bastidor) Esta pieza debe ser tres pulgadas de largo, limpiar tanto dentro de los bordes como para el casting, así como limpiar muy bien el interior de la tubería. Centro sobre el gran agujero que ha perforado y epoxy.
Una vez el epóxico cura, limpie el interior de la tubería con una toalla de papel engrasado. Prueba el pistón. Como una nota, debe girar el émbolo hasta que se desliza libremente. Esto es porque se saca el interior de un tubo de cobre, esto significa que tendrás pequeñas crestas que la longitud de la tubería, son suaves y no inhibir el viaje. PERO deben combinarse con el pistón que se echa con las crestas. Sólo mueva el pistón hacia arriba y hacia abajo mientras gira lentamente hasta que se mueve libremente. Marque el tubo y el pistón (para facilitar la coincidencia) y retire del pistón.

Por último, en el cigüeñal. Esto es una pieza fundamental de su motor. DEBE ser lo más recto posible y, no puede tener cams que son demasiado profundas. Haciendo tal hará que el motor no funcione.

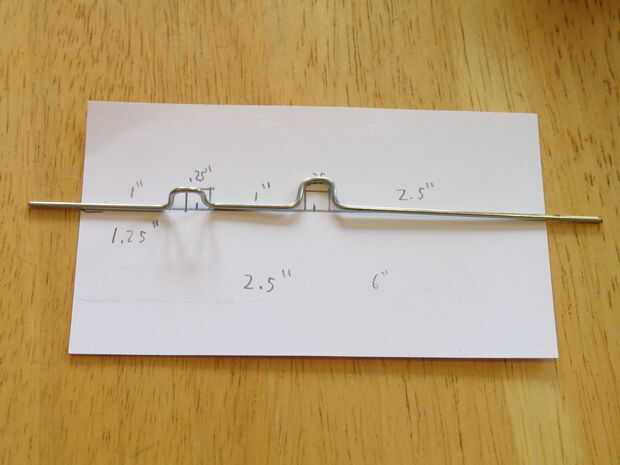

Aquí le damos las dimensiones que usted debe utilizar para la profundidad deben ser los cigüeñales. Los cigüeñales para el pistón debe ser.15.20 pulgadas de profundo. El displacer tiene que ser un poco menos pulgadas.25 entonces profundos. Probablemente no obtendrá lo correcto la primera vez, así que no te preocupes por eso, hice dos y el otro resultó mucho mejor entonces la primera. (lamentablemente tengo fotos principalmente de la primera) Como nota, puede doblar en forma de trapiziodial ser más rectángulos. Además, las dos levas deban ser 90 grados fuera de fase entre sí. (si uno está sentado sobre el papel, el otro debe estar de pie recto)

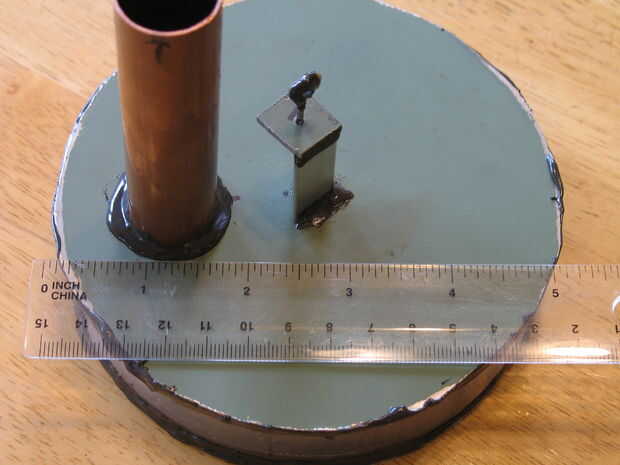

1-medir distancias de donde las dos levas necesitan ir (donde están las barras para el desplazamiento y el pistón)

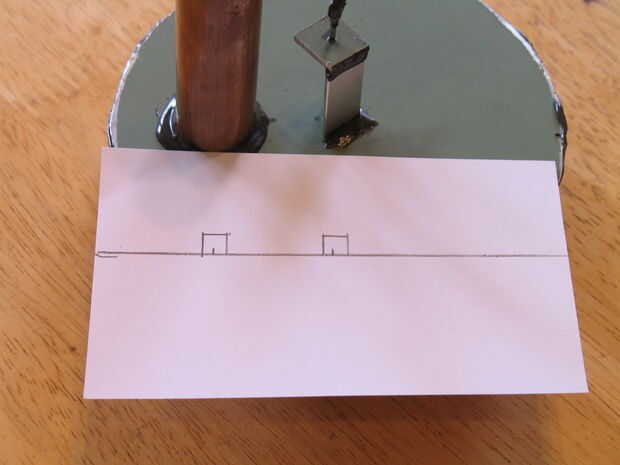

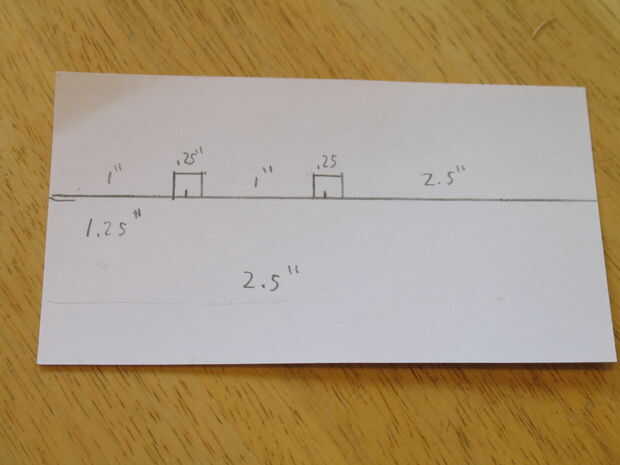

2 - marcarlos en una hoja de papel para la referencia

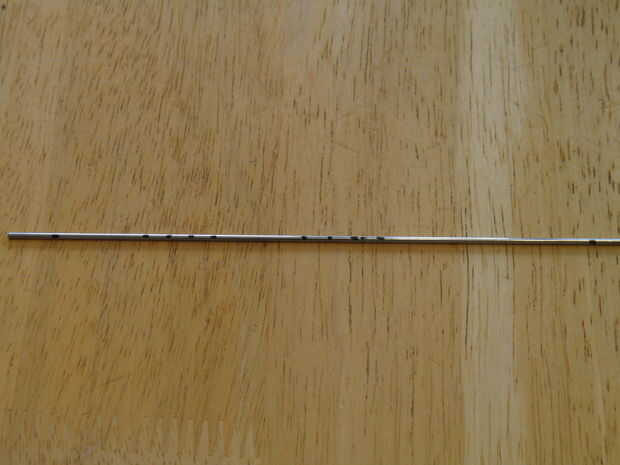

3 - cortar un trozo de alambre de 8 pulgadas de largo
4-Haga la primera curva (medida y todo) Utilice ambos plyers.
5 - rollo de cable y asegúrese de que todavía los partidos después de la flexión.
6-hacer segunda curva 90 grados del otro a lo largo de la longitud del alambre.
8 - rollo de alambre para asegurarse de que es plana aún después de doblar. Doblar ligeramente hasta que quede recto otra vez.
