El Multi - formato reloj Instructable (2 / 6 paso)

Paso 2: La matriz adaptador tablero

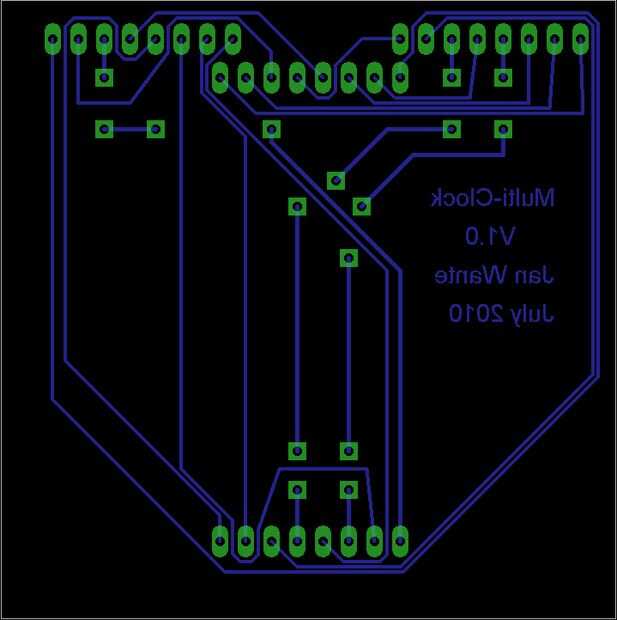

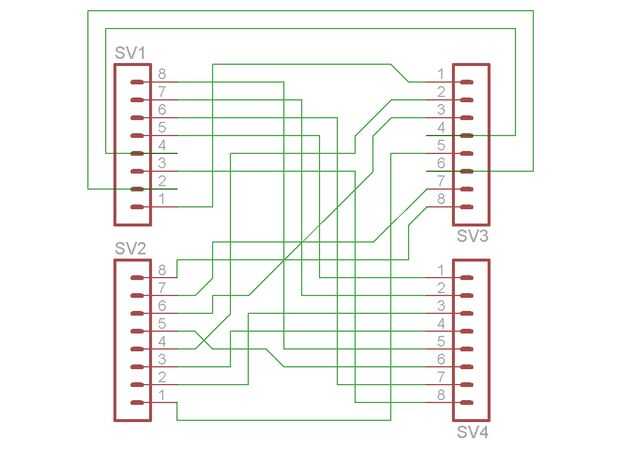

Hice este PCB para hacer la vida más fácil. En una matriz de 8 * 8 las patillas fila y collum se confunden, así que usé este Consejo para hacer un conjunto de 8 pernos de fila y un conjunto de 8 collum pernos.

Se fijan de tal manera, que coinciden con los puertos desea utilizar en el Atmega16.

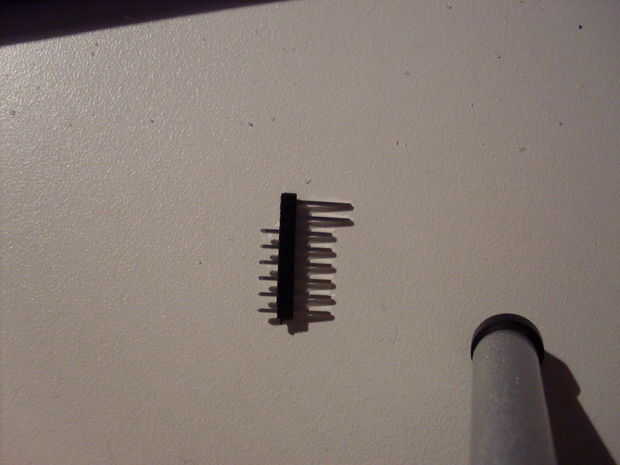

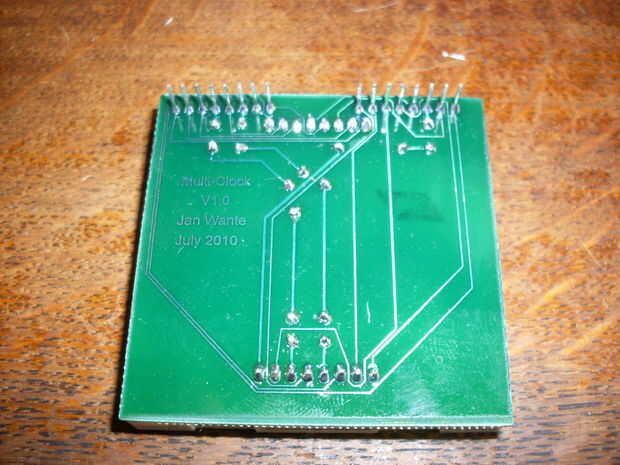

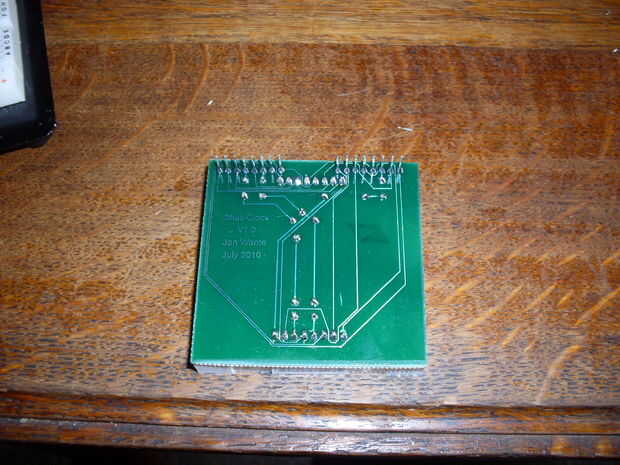

Como este es un PCB unilateral, los pernos deben soldar en la parte inferior. Para asegurarse de que son lo suficientemente largos para caber, empujé el lado pequeño del perno hasta que niveló con el plástico negro (ver foto). Luego se inserta en los orificios adecuados y soldados.
