Paso 3: Longitudes de los cables a las piezas de soldadura
Para hacer el proceso más simplificado, soldado longitudes de alambre de la siguiente manera:

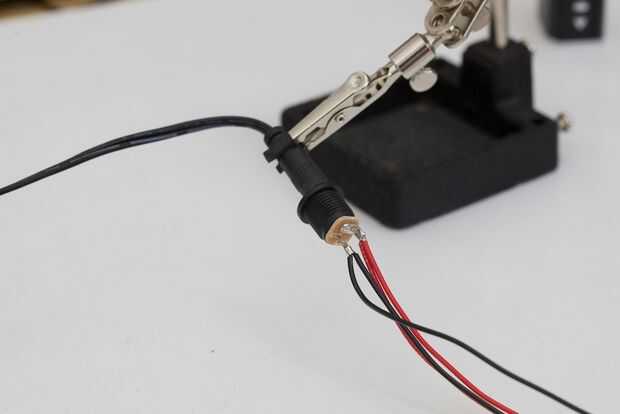

Doble los cables negro rojo y doble a la DC jack de barril. Esto es partir los + 5v DC a la Musixel y el amplificador.

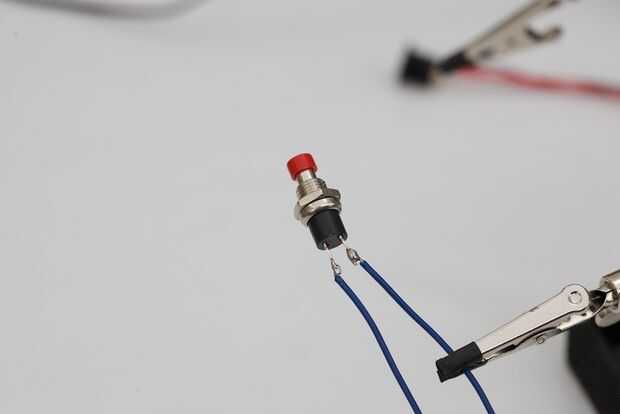

Cables azules al botón momentáneo. -Esto se conectará al botón modo en la Musixel.

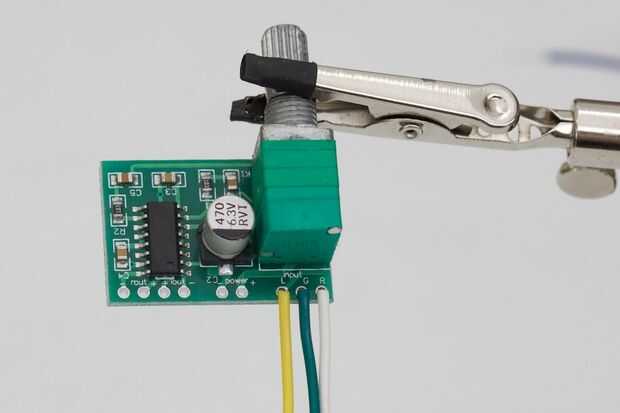

Cables verde, blanco y amarillo al entrada de los sonidos y un trío separado de los mismos colores a la Junta TRRS.

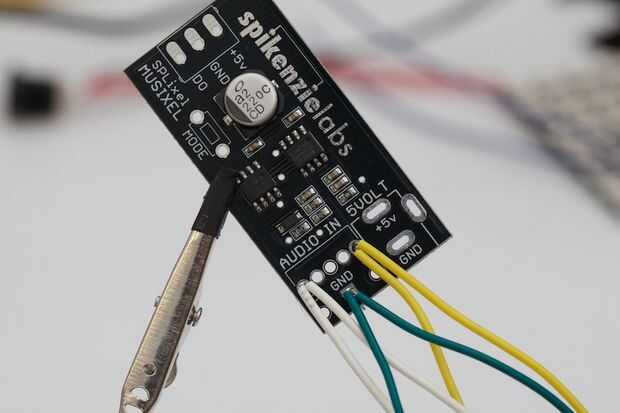

Los dos conjuntos de tres hilos unen así como el Musixel, utilizando los orificios de toma de audio en él conectarse y actuar como un punto de amarre al mismo tiempo.

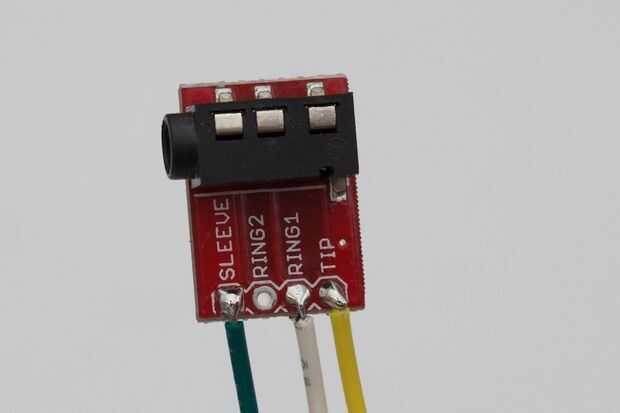

La Junta TRRS (siglas de Tip-Ring-Ring-Sleeve) es una conexión posible del 4 conductor. La punta es estándar para el canal izquierdo, anillo 1 es norma de derecho, 2 anillo es Mic (aquí) y la manga es tierra.
