Paso 15: Z carro montaje cara y los topes
Me olvide de tomar una fotografía de la cara de montaje se instala pero se puede ver en la primera foto donde va. pernos a la parte delantera del carro Z. Tiene un montón de agujeros por el centro para la adición de cualquier herramientas que quiera flejar al CNC.
Los topes son fundamentales para dejar el nombre dibujo CNC saber donde es por el eje individual (menos importante al ejecutar GRBL) autoguiado hacia el blanco.

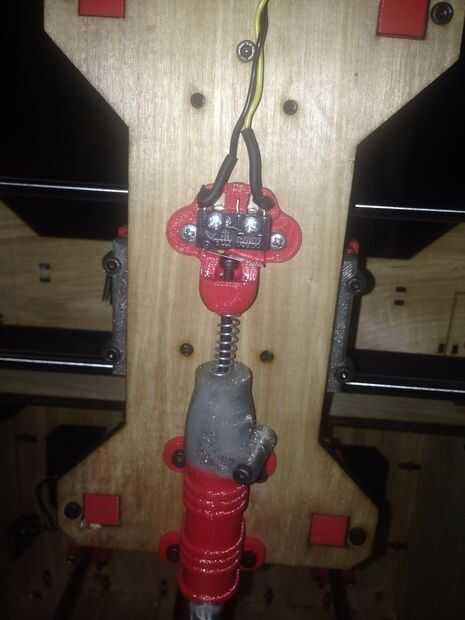

El tope de Z es un archivo impreso. La idea es que el lápiz es sostenido en lugar por la primavera y paseos en un tubo. Cuando el eje z fondos hacia fuera la pluma empuja contra el resorte hasta que el perno tesnions que el resorte empuja contra el tope.

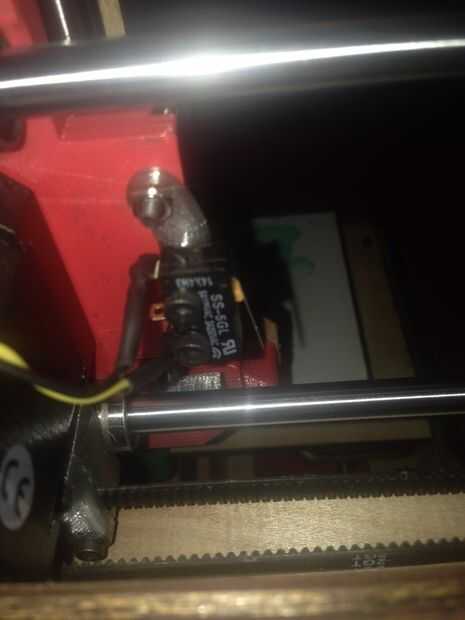

El X endstop está en el carro de X. Tiene un montaje que no es impresa se separa y clips de detrás de la abrazadera de cojinete del lado izquierdo. se compromete el lado de la caja.

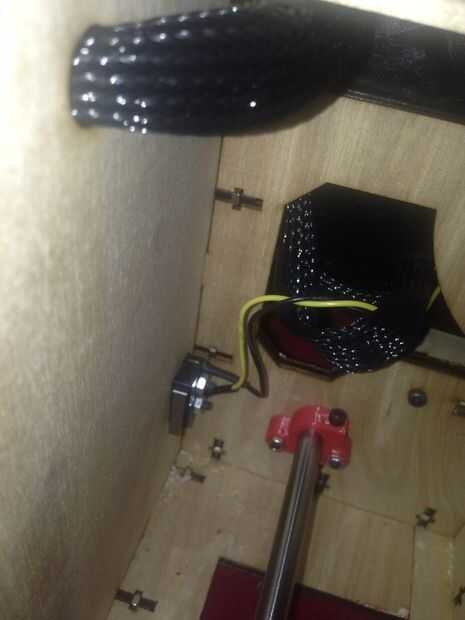

El tope Y se monta dentro de la caja en la parte posterior de la caja. Este tope no Haz los agujeros de montaje en el láser cortar archivo por lo que es otra oportunidad para ser creativo. Tiene que enganchar el carro Y cuando está en la parte posterior de la CNC.
