EL órgano de color de alambre (3 / 5 paso)

Paso 3: El circuito

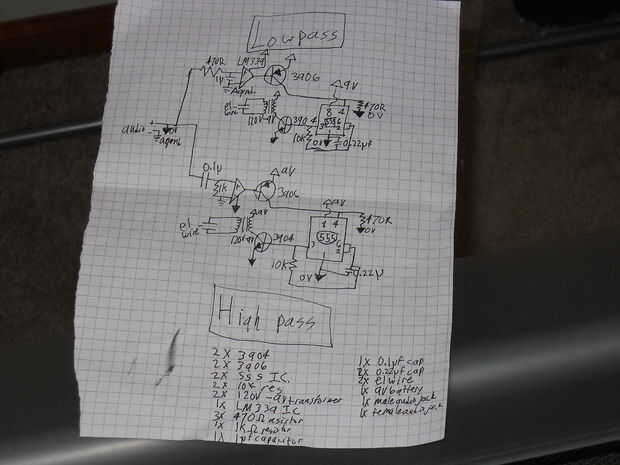

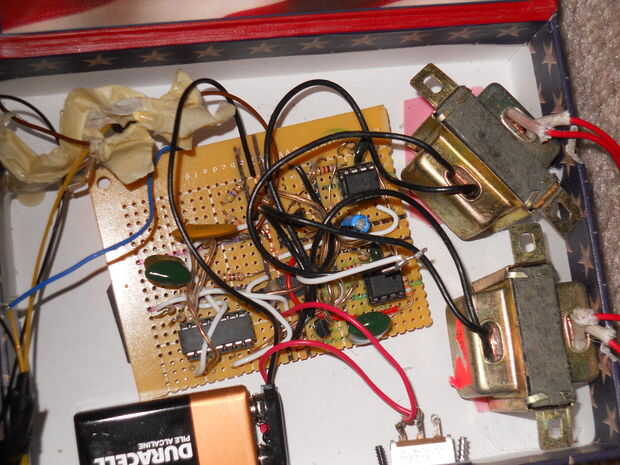

Ahora al edificio!  La primera foto es el esquema.  Los transformadores deben invertirse, así que lo normal "salida" (secundaria) es el principal (conectado a la 2n3904s), y la entrada normal (120V, primario) es el secundario (conectado con EL alambre).  El lado conectado al circuito de casi siempre tendrá una resistencia menor que el lado conectado a EL cable.  En el circuito, EL cable es representado como un condensador.  Esto es porque es.  EL cable se enciende sólo cuando la carga cambia y almacena una pequeña cantidad de ese cargo por una cantidad pequeña de tiempo.  Brilla como tiene una carga, razón por la cual se necesita AC de alta frecuencia.

Nota: Asegúrese de comprobar el pinout de los LM339, como me olvidé de pins de etiqueta.  También, los potenciómetros están conectados entre el + entrada en cada comparador, carril (+ 9V).  En caso de que usted no está familiarizado, la flecha hacia arriba es + 9V, apuntando hacia abajo y rellena es 0V, y las tres líneas uno encima del otro no son 0V!  Es decir el - audio de entrada y si está conectado al audio - se corta la entrada de audio.  Sólo se conecta entre audio - y la - entrada de los 2 comparadores.  Conectar las - partes del macho y la hembra de 3,5 mm, pero Conecte un canal del varón para el circuito y el otro para los canales izquierdo y derecho del mujer gato.  Esto es para evitar interferencias producidas por el circuito.
