Paso 1: Retirar la máquina del tambor del derecho vía
El Auto-Vari 64 máquina del tambor que está incorporada en la Aurora 2800 es bastante fácil de quitar, pero cuidado debe tenerse para obtener toda la información sobre la unidad como sea posible. Ya que se alimenta de un transformador de alimentación principal del órgano, voy a tener que determinar la tensión de servicio para trabajar en su propio. También hay un montón de cables que voy a tener que traza para averiguar lo que hacen.

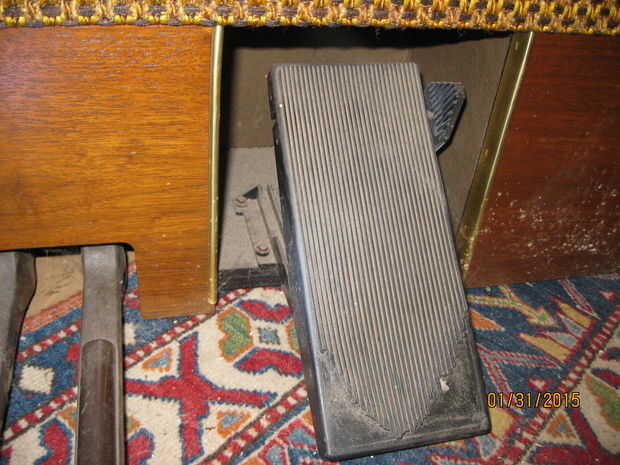

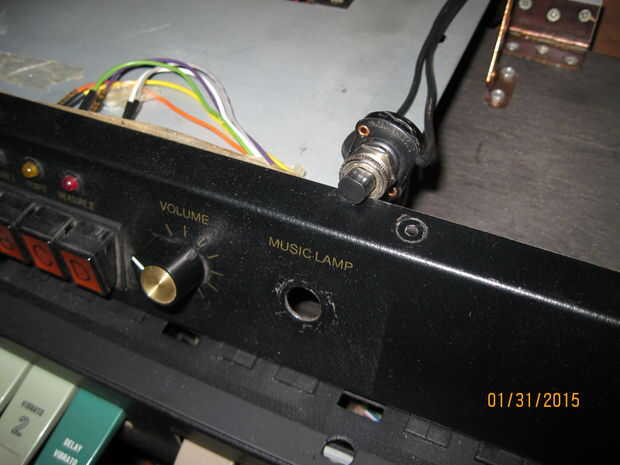

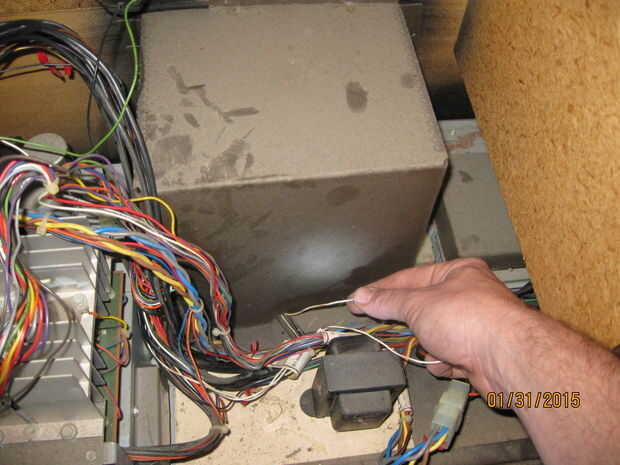

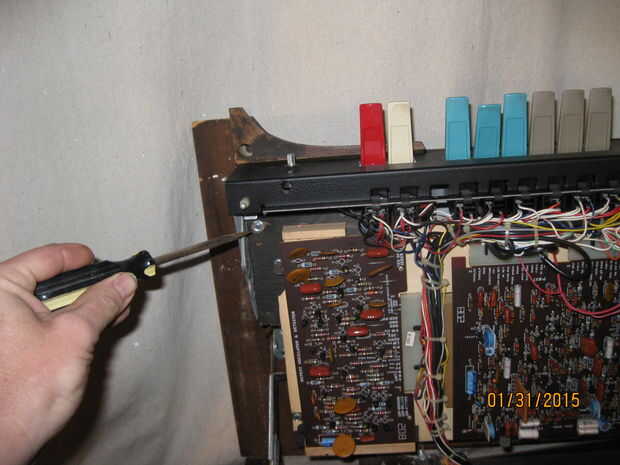

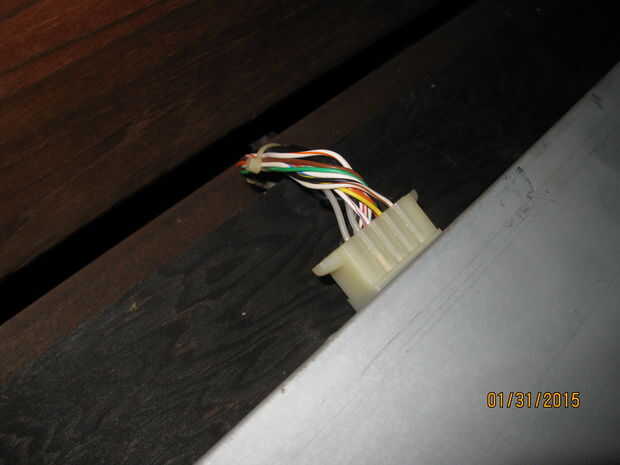

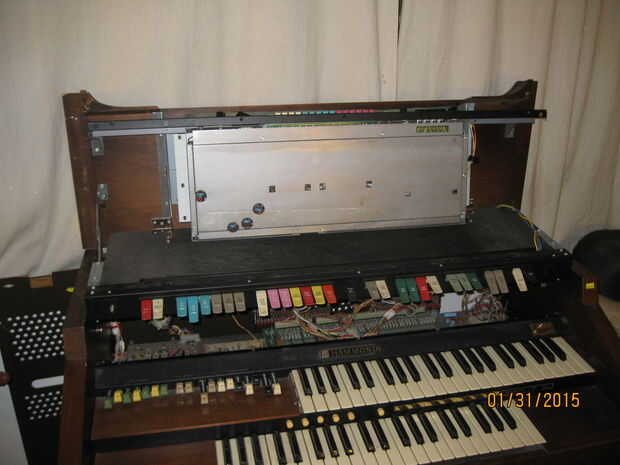

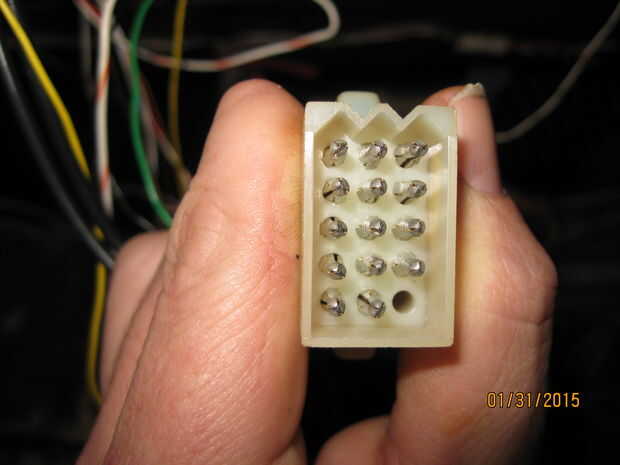

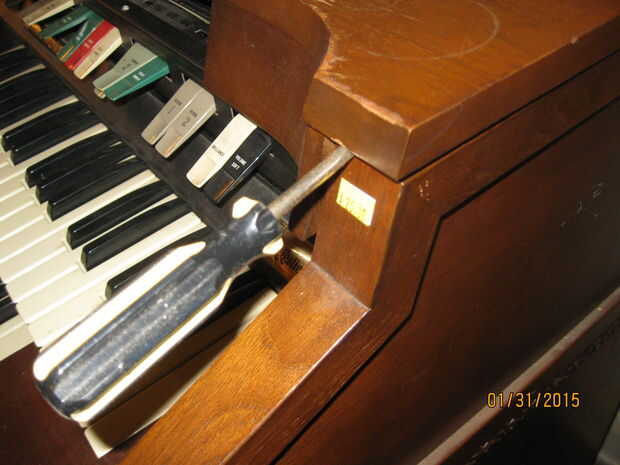

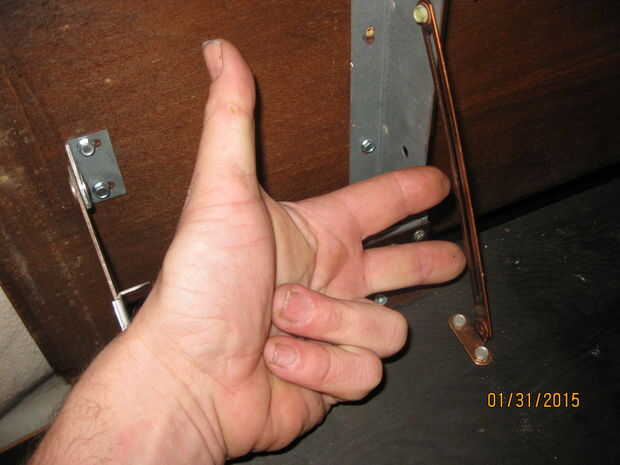

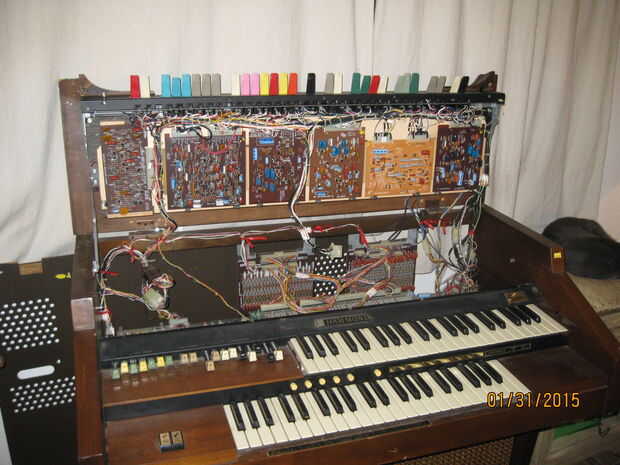

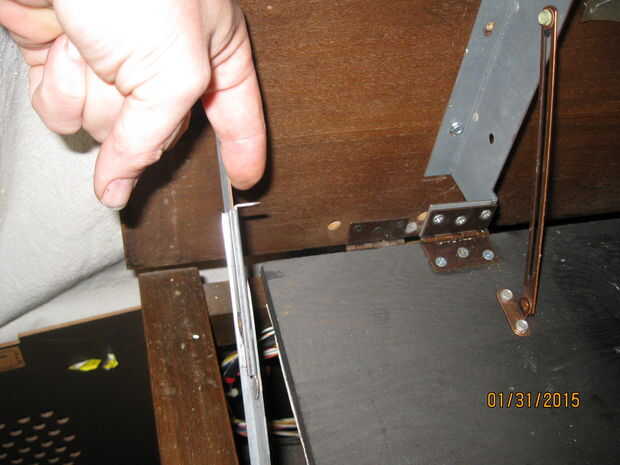

Apalancando suavemente la cubierta superior del órgano me dio acceso a tripas del órgano, teniendo cuidado de realizar el retén de seguridad en el soporte de la tapa para evitar lesiones o daños a las frágiles placas de circuitos. Quitar dos tornillos en la parte superior del soporte de máquina de tambor permitido doblar hacia abajo revelando el 64 Auto Vari. Quitando unos tornillos liberó el tambor de la máquina. Me disconnectet los 15 conector de bloque de la parte posterior de la unidad.

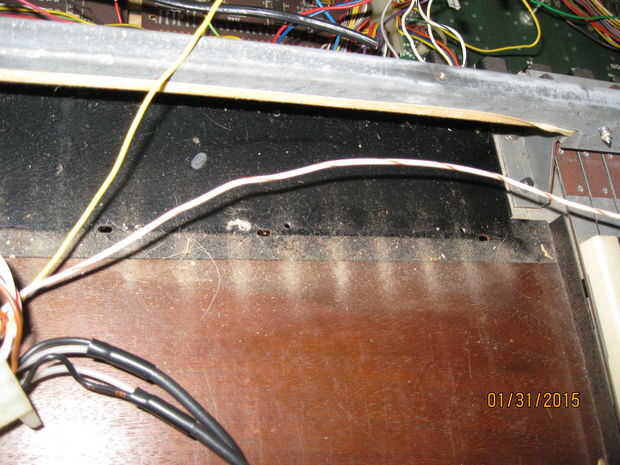

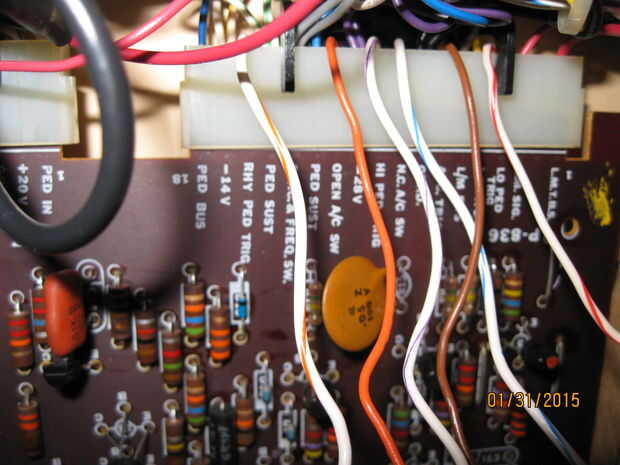

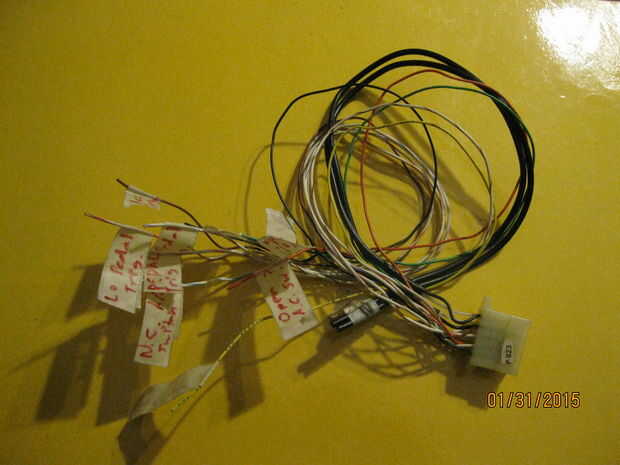

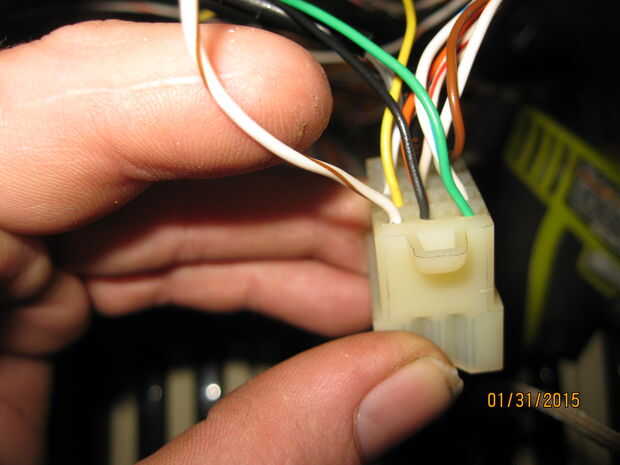

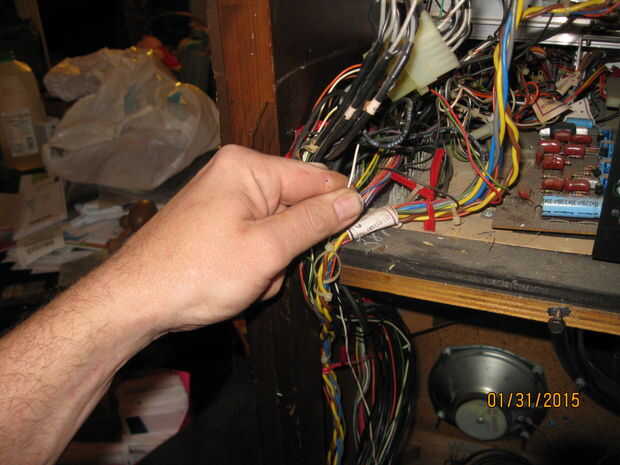

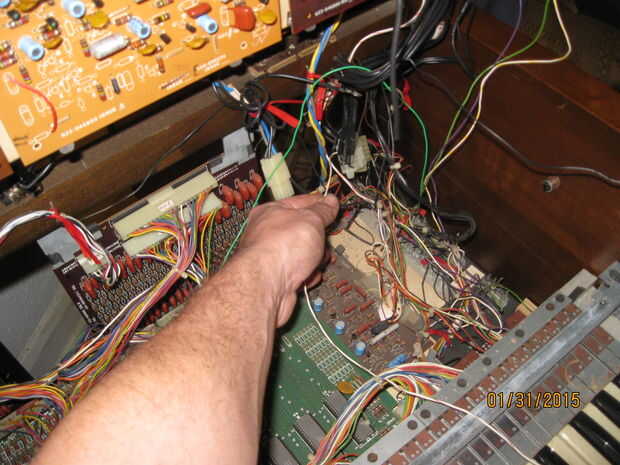

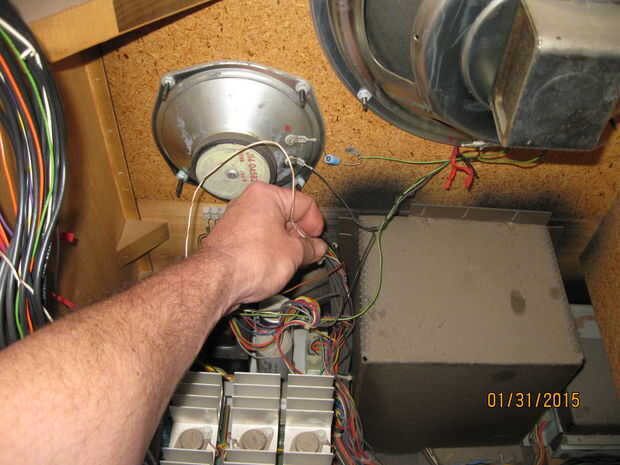

Mediante el análisis cuidadosamente el bloque de contactos con un multímetro mientras el órgano se convirtió encontré el voltaje en pin. Una vez que determinado la tensión apagué el órgano y lo desconectado. Ahora trazado los cables desde el conector de bloque para determinar sus funciones. Los arneses son un espagueti de technicolor que parece muy difícil. Sólo desde el conector y había seguido el hilo, cortar con tijeras cuidadosamente cualquier bridas o ganchos retenedores. Los cables finalmente se conectan a circuitos, autobuses o subconjuntos. Placas de circuito impreso se han etiquetado como conectores. Los buses son conexiones comunes de tensión o las conexiones a tierra. También hay cables que se conectan a conjuntos como la sección volumen pedal o acompañamiento. Había etiquetado cada cable y cortada de la silla dejando suficiente cable para conectar a otros componentes más adelante. El conector de bloque tiene 14 pines con cables conectados. Cuando estaba todo marcado y corte libre lo pongo a un lado para más tarde.
Busqué en línea un manual de servicio para la máquina de tambor y suerte. Esto aclarar un poco más la función de las conexiones individuales. Hubo algunas posibilidades interesantes. La versión accesorio tiene una sola salida de audio, pero la unidad integrada tiene una salida alta y baja. Esto puede permitir que envíe que la menor pendiente y mayor tono sonidos para separar los procesadores amplificadores o efectos. También tiene factores desencadenantes para el control de la caja y bombo sonidos de los pedales y el teclado inferior. Esto significa que yo sea capaz de controlar los sonidos con un secuenciador externo o el gatillo. También hay un desencadenador de inicio sincronizado para que el tambor beat comienza cuando se presiona el teclado. También es una señal de disparo que controla la sincronización de arpegiador. Esto podría usarse para una señal externa de la puerta o activar una unidad de tambor externo o un sampler. Todos estos controles externos pasan a través del conector de bloque.
Esta máquina del tambor tiene un montón de potencial para modding. Cubriré ese proyecto como un Instructable separado más adelante. Te enlazo a ella de este proyecto así que mantenga los ojos abiertos.
