Paso 3: Y un partido en la parte posterior!

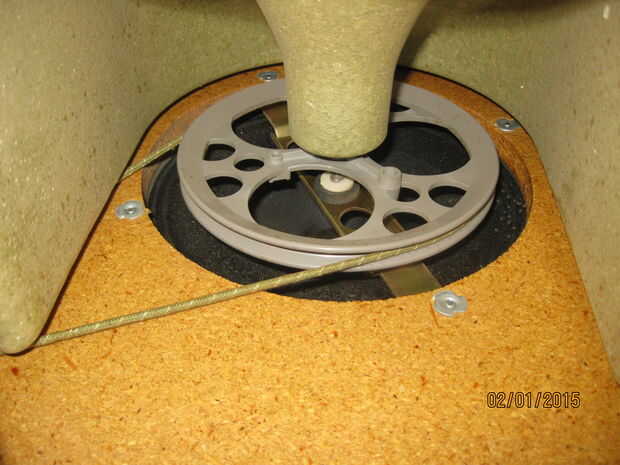

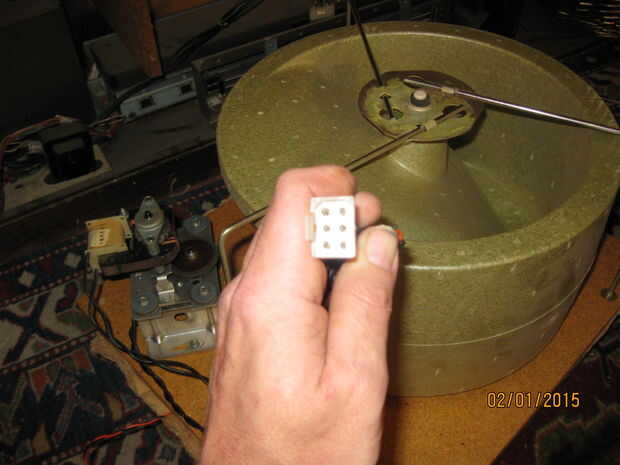

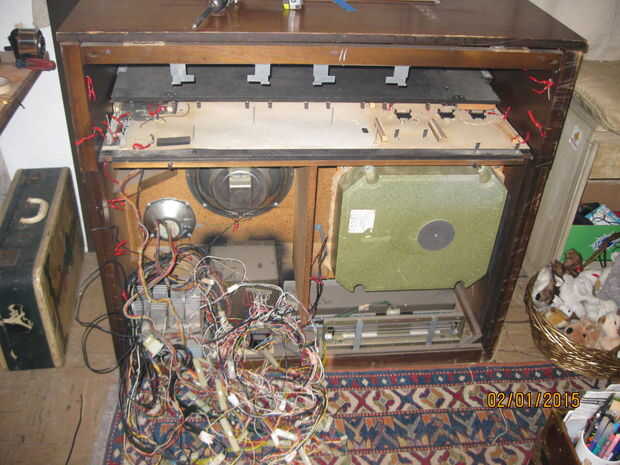

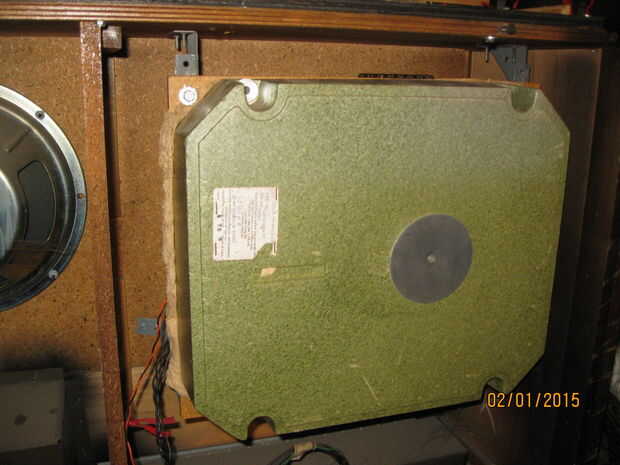

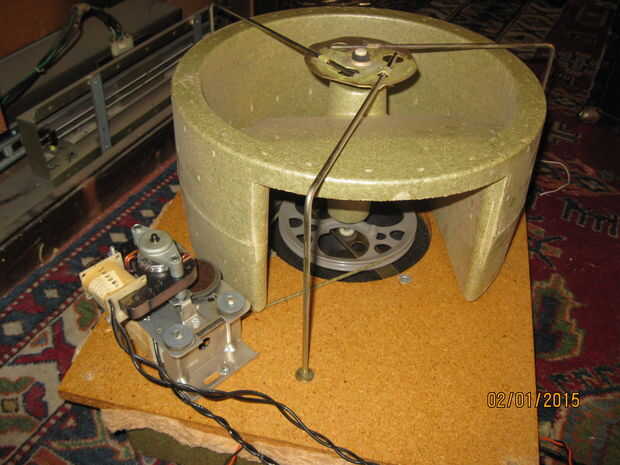

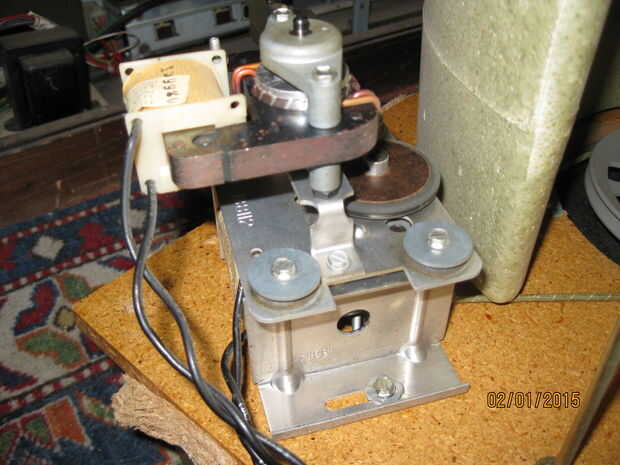

Ahora para la parte posterior del órgano. Lo primero que notarás es el gran bloque verde de espuma. Es el altavoz giratorio Leslie. He quitado eso y siguió el arnés de cableado a un conector del bloque de seis pines. Este es un pedazo impresionante de kit! Utiliza dos motores de 120 v para girar un cono de espuma que dirija la salida del altavoz en un patrón circular espacial. Es un genial efecto antiguo de la época predigital.

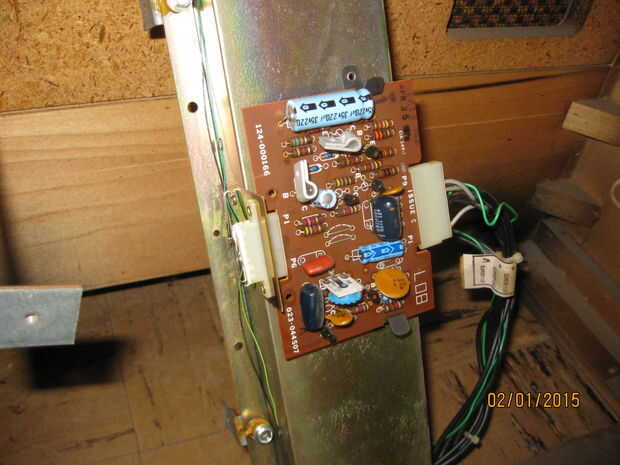

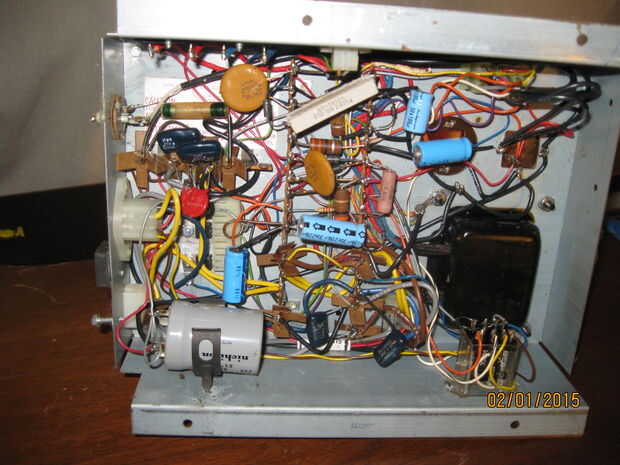

Con el Leslie de tenía más espacio para llegar a las otras golosinas de ese lado del órgano. Primero quité el tanque de la reverb de resorte. Esto da un efecto de eco y reverberación, enviando la señal de audio en un transductor. El transductor es básicamente un pequeño altavoz que causa el sonido viajar a través de unos muelles largos. La señal de sonido literalmente rebota hacia adelante y hacia atrás a lo largo de la primavera provocando ecos que son recogidos por el otro transductor en el otro extremo, esta vez actuando como un micrófono. Esta señal se mezcla entonces con la señal original 'seca' para dar distinto grado de reverberación. Cuando quité el tanque de reverb vi algo que nunca he visto antes - el controlador para el tanque fue montado justo al lado de la unidad! Estética de diseño modular de Hammond ha ganado el día otra vez. La señal para el tanque de reverb viene generalmente de un apartado de un tablero más grande dentro del dispositivo, lo que es mucho más difícil de reutilizar. Para empeorar las cosas, los transductores utilizados requieren impedancias extrañas que significa que simplemente no puede ser conducidos por una señal de nivel de línea. Tener la tarjeta de conductor montado en la unidad significa a que él sólo necesita voltaje, señal de entrada y de salida y unos potes e interruptores para convertirse en una unidad de reverberación funcionamiento.

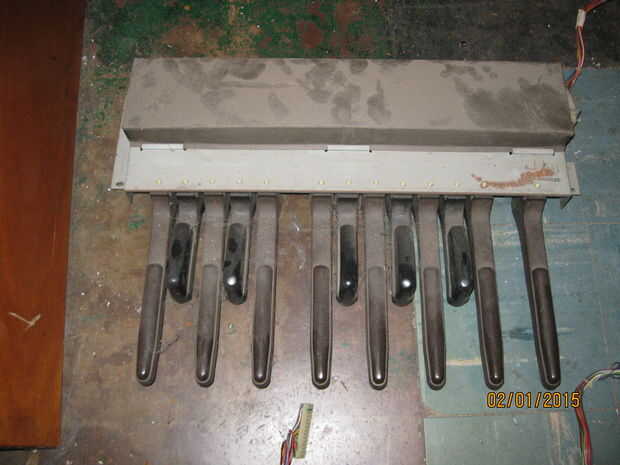

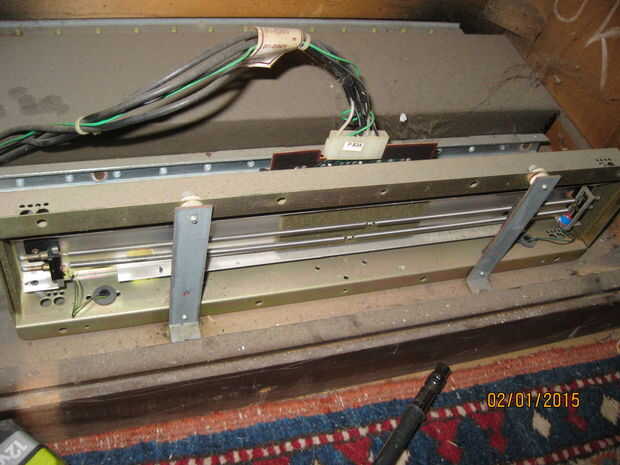

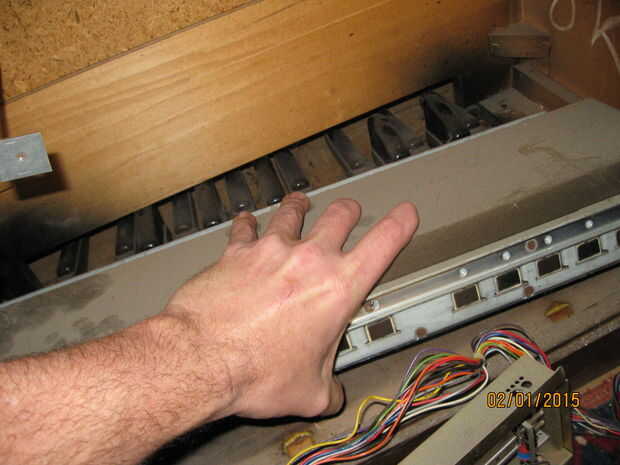

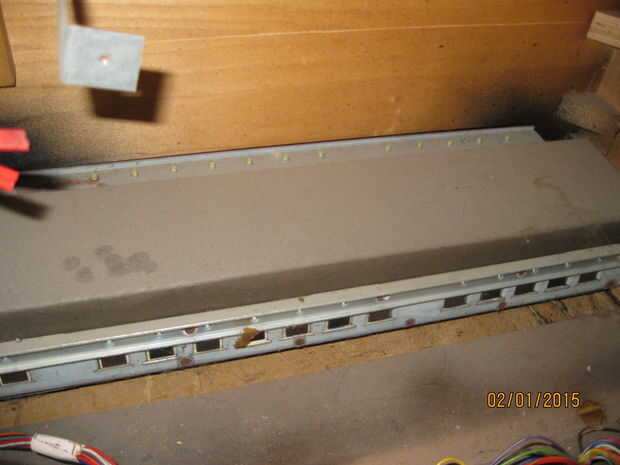

Escondido detrás del tanque de la reverb es la pedalera. Se trata de una Asamblea separada con trece pedales y un conector de bloque. Funciona similar a los teclados superiores con una tensión común en suelo y cables individuales para eack 'clave'. También tiene un disparador para la máquina de tambor que detecta cualquier pedal siendo empujado. La Asamblea de la pedalera se celebró con dos tornillos a cada lado y se deslizó fuera de la parte posterior.

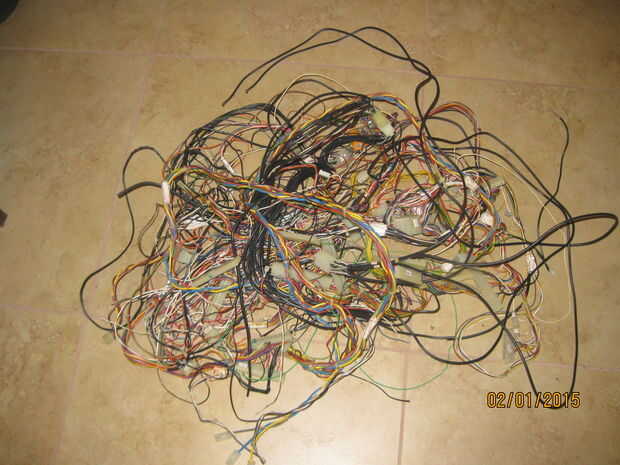

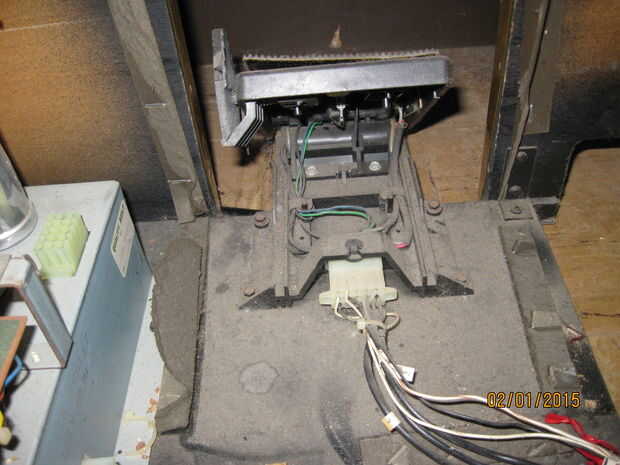

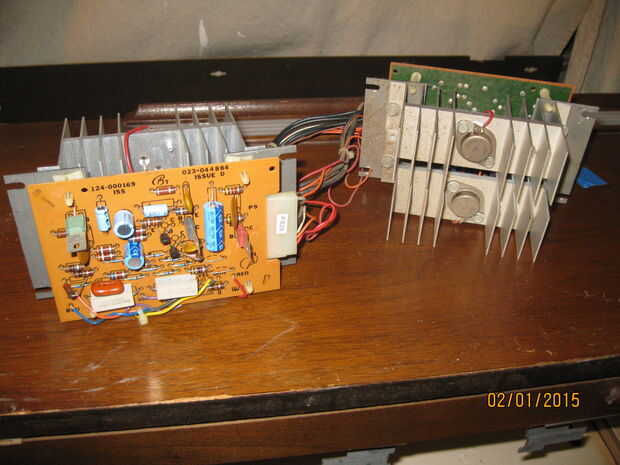

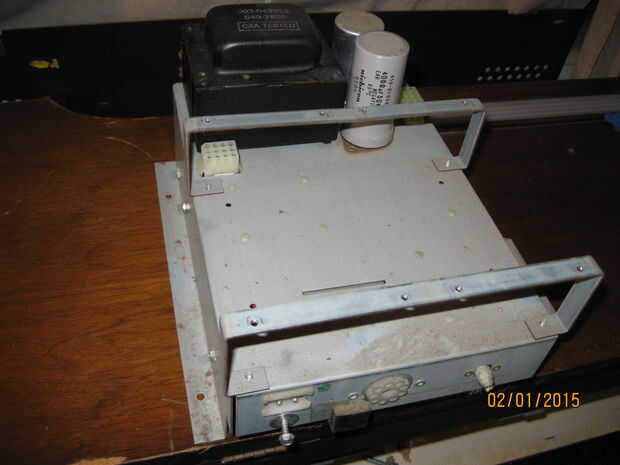

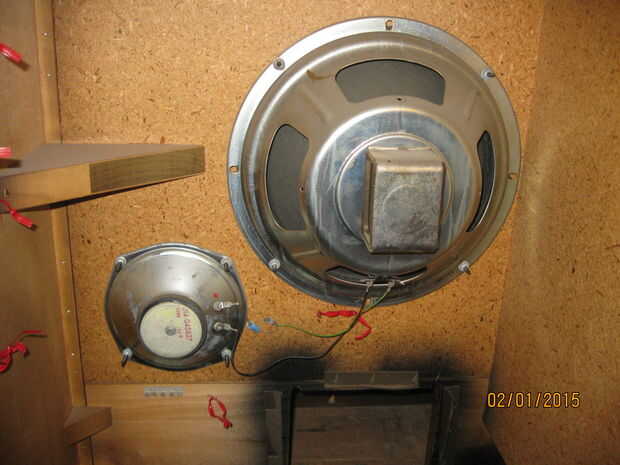

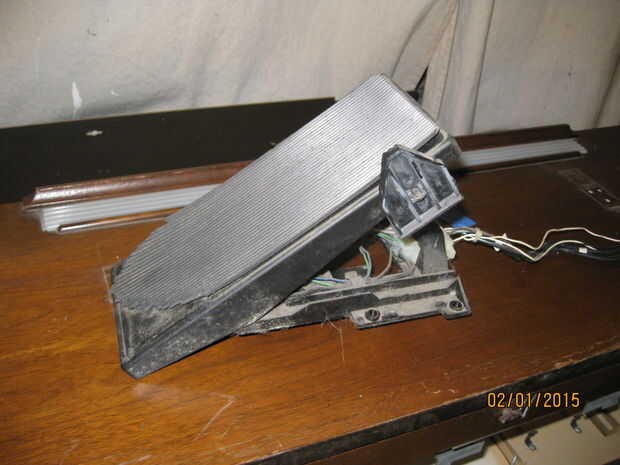

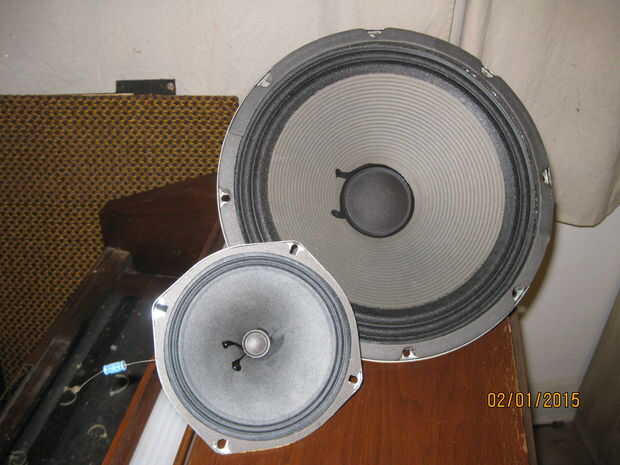

En el otro lado del órgano es el amplificador, pedal de alimentación, altavoces y el volumen de energía. Corte la cubierta de cartón del pedal de volumen y quitar los cuatro tornillos. Se trata de un pedal con un interruptor y un bote construido en. Quité los dos amplificadores de su montaje en la parte superior la fuente de alimentación y luego se retira la fuente de alimentación sí mismo. Finalmente quité los altavoces y el resto del mazo de cables.
¡ UF.
